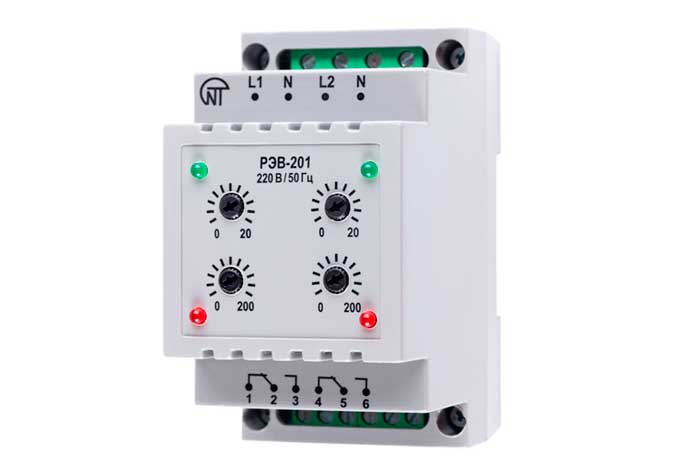

Реле РЭВ-201

No votes yet
Категория:

Реле РЭВ-201 предназначено для коммутации электрических цепей переменного тока 220 В/50 Гц и постоянного тока 24-100 В с регулируемой задержкой времени включения от 0 до 220 с.

Конструктивное исполнение

Устройство состоит из двух независимых реле времени (двух каналов). Отсчет выдержки времени каждого канала начинается с момента подачи питания на соответствующий канал.

Временная задержка выставляется ручками потенциометров. Каждый канал имеет две регулировки:

  • грубая - от 0 до 20 мин
  • точная - от 0 до 200 с.

Задержка срабатывания канала определяется суммой задержек, выставленных двумя потенциометрами. При задержке от 0 до 20 мин, потенциометр 0-200 устанавливается в положение 0, а задержка выставляется потенциометром 0-20. Задержку более 20 мин выставляют обоими потенциометрами, суммируя выставленные на них значения

Технические характеристики
Параметры Значение
Номинальное напряжение питания, В 220
Нижний порог напряжения питания, запускающий реле, В 170
Максимально допустимое напряжение питания, В 300
Первоначальная фиксированная выдержка времени при напряжении питания 220 В, с, не более 0,5
Точность удержания временной уставки, % 1,5
Точность выставления уставки (точность шкалы), %, 3
Диапазон регулирования, с 0 - 1400
Регулировка выдержки времени плавная
Количество делений шкал потенциометров 10
Число и вид контактов на каждый канал (ЗК – замыкающий, РК – размыкающий; перекидные) 1 ЗК и 1 РК
Потребляемая мощность (под нагрузкой), ВА 1,0
Номинально напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Сечение проводников подсоединительных клемм, мм 0,5 - 2
Максимальный момент затяжки винтов клемм, Н*м 0,4
Коммутационный ресурс выходных контактов:
  • под нагрузкой 5А, раз, не менее
  • под нагрузкой 1А, раз, не менее
100 000
1 млн
Масса, кг, 0,150
Габаритные размеры 52х90х65

Особенности

Реле времени двухканальное РЭВ-201 обладает такими преимуществами:

  • наличие двух независимых каналов.
  • цифровая обработка сигнала напряжения.
  • гальванически развязанная цепь питания реле с выходными цепями.
  • высокая точность удержания времени срабатывания.
  • световая индикация начала отсчета выдержки (подачи питания) и срабатывания реле.
  • две группы выходных контактов, по одной для каждого канала, имеющие каждый размыкающий и замыкающий контакты.
