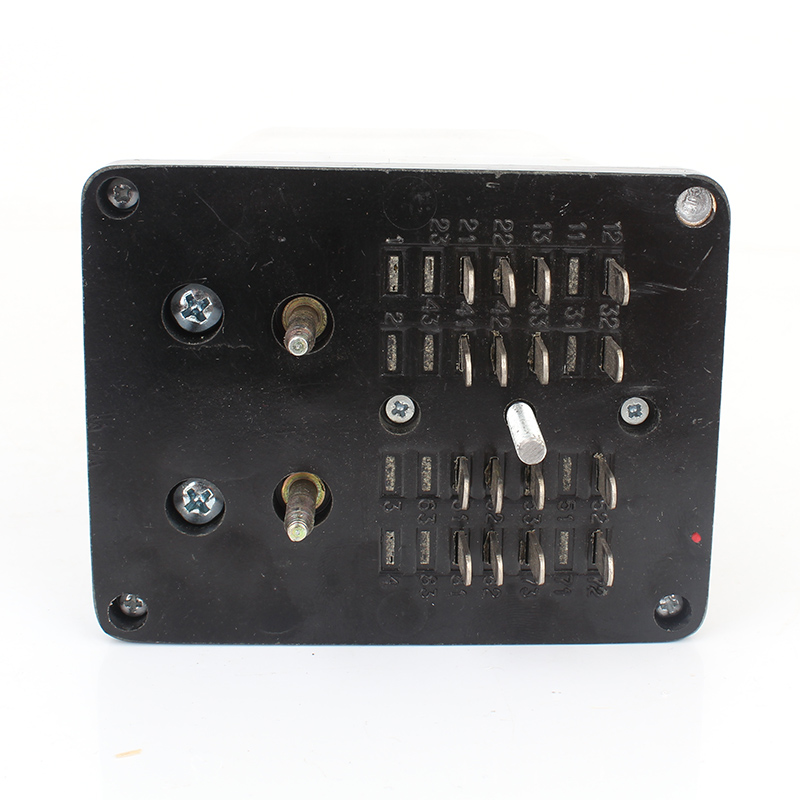

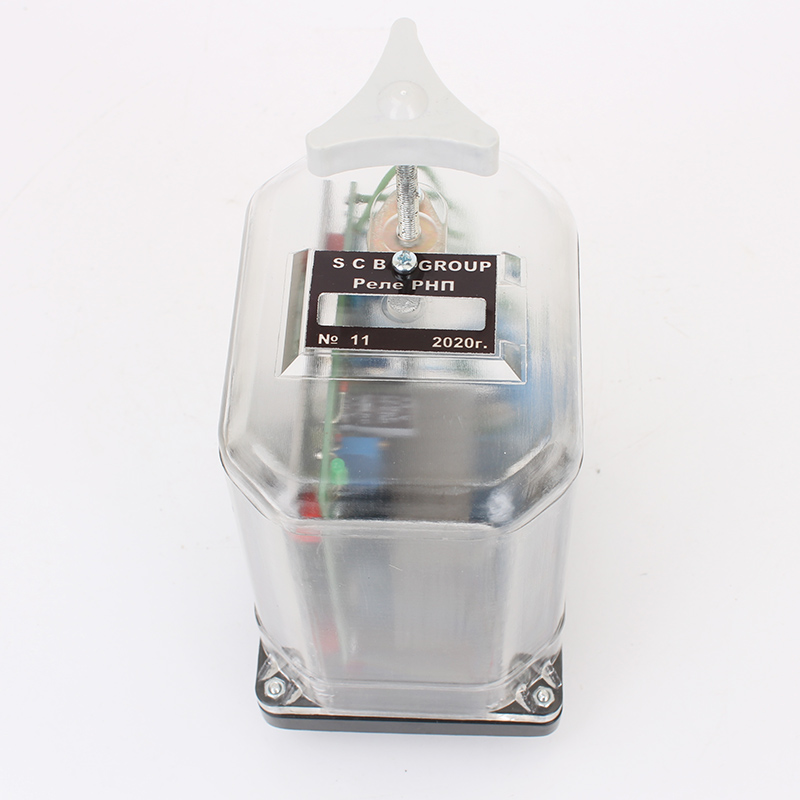

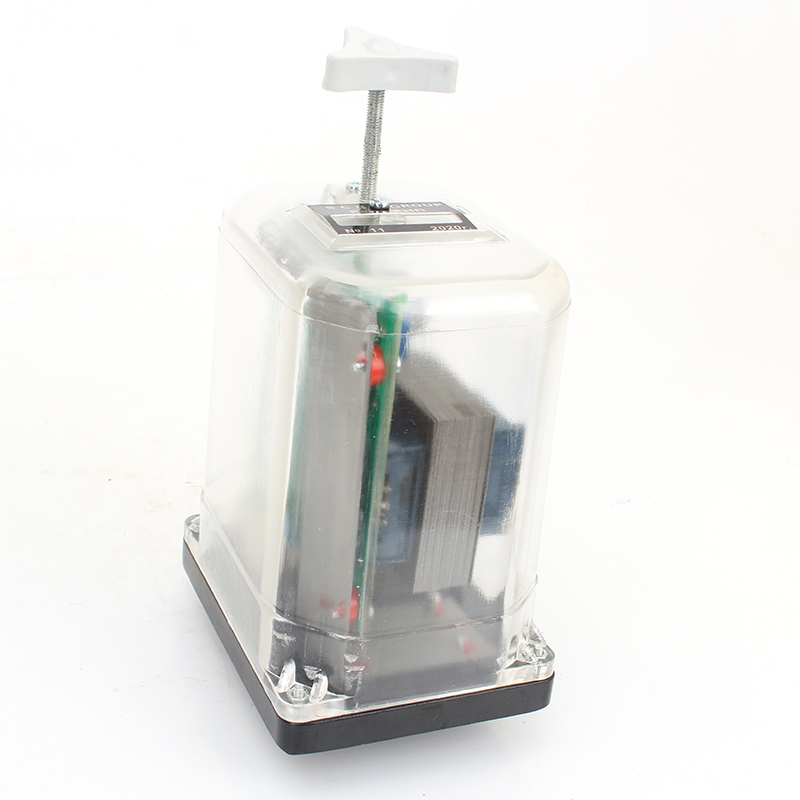

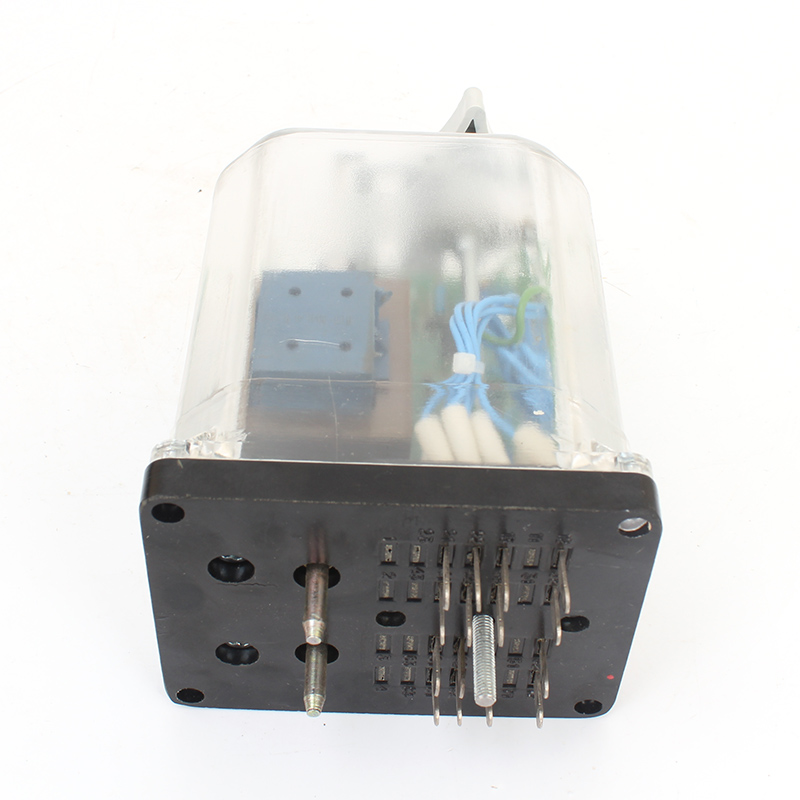

Реле напряжения полупроводниковое РНП

Голосов: 3
Документация:
Паспорт(646.06 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле напряжения полупроводниковое РНП предназначено для работы в качестве универсального аварийного реле переменного тока, а также режимного реле источника постоянного тока.

Условия эксплуатации

Вид климатического исполнения У категории 2 (но для работы при температуре окружающего воздуха от минус 40 до плюс 60°C).

Гарантия

Гарантийный срок эксплуатации реле напряжения РНП: 18 месяцев при условии предварительного хранения не более 6 месяцев со дня изготовления.

Характеристики

Технические характеристики
Номинальное напряжение питания контролируемой сети: переменного тока частотой 50, 60 или 75 Гц, В 110; 220; 380
постоянного тока, В 24
Номинальное выходное напряжение постоянного тока при сопротивлении нагрузки 900 Ом, В, не менее 24
Коэффициент возврата реле (0,75 ... 0,95)
Напряжение прямого опрокидывания (притяжения) при выведенном на минимум резисторе "Uп": при включении реле на номинальное напряжение 220 В переменного тока, В, не более 185
при включении реле по постоянному току, В, не более 20
Реле РНП, включенное на номинальное напряжение 220 В переменного тока, имеет следующие пороговые значения: прямого опрокидывания (притяжения), В 207
обратного опрокидывания (отпадания), В 195,5
Выходное напряжение, В 24
Выходной ток, А 0,5
Сопротивление изоляции, МОм, не менее 50
Электрическая прочность изоляции, В 2000
Пороговое значение напряжения прямого и обратного опрокидывания не должны изменяться более чем на ± 2 % от номинального напряжения питания при переключении реле с номинального напряжения питания 220 В на 110 и 380 В
Габаритные размеры, мм 200x87x112
Масса, кг, не более 1,2
