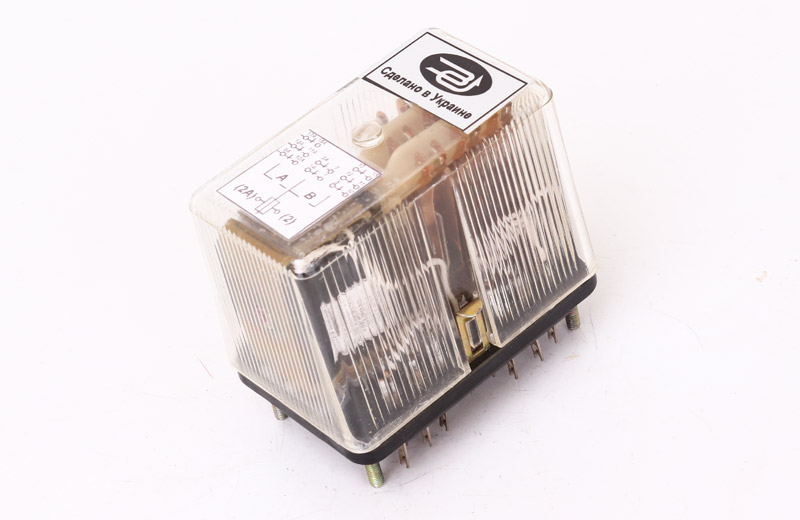

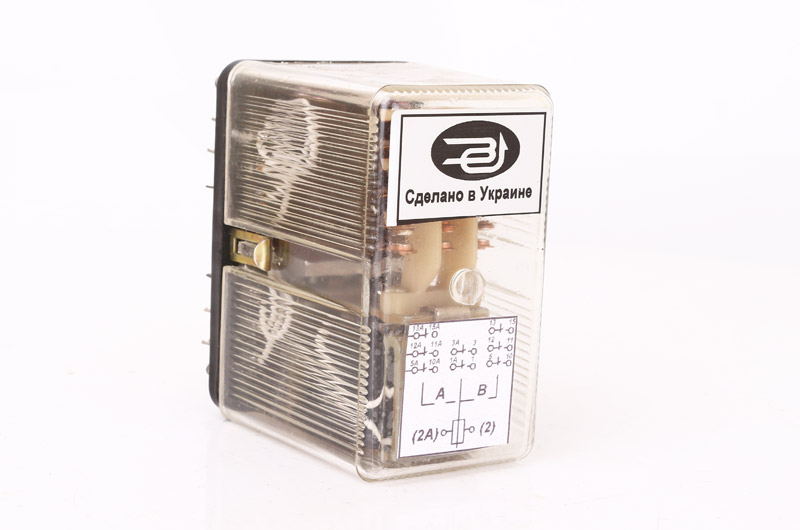

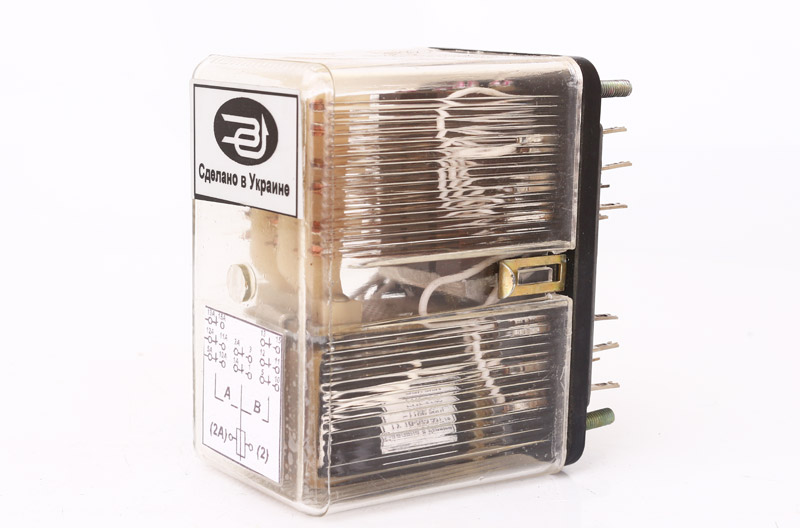

Реле электромагнитные промежуточные РПУ-2
Описание
Реле электромагнитные промежуточные РПУ-2 предназначены для применения в цепях управления электроприводами постоянного и переменного тока. Присоединение внешних проводников - заднее, при помощи пайки. РПУ-2 представлены в защищенном и открытом исполнении. Технические условия - ТУ 16-523.331-78.
Характеристики
|
Параметры |
Значение |
|||
|
РПУ-2 |
РПУ-2 |
РПУ-2 |
РПУ-2 |
|
|
Род тока |
Постоянный |
Переменный |
||
|
Номинальное напряжение, В |
12, 24, 48, 60, 110, 220 |
12, 24, 36, 110, 127, 220, 380 |
||
|
Номинальный ток контактов, А |
6 |
6 |
||
|
Номинальное напряжение контактов, В |
12-220 |
12-440 |
||
|
Потребляемая мощность, Вт |
4 |
9 |
||
|
Механическая износостойкость, млн. циклов ВО |
20 |
16 |
||
|
Удельная потребляемая мощность, Вт млн. циклов ВО |
1 |
2,25 |
||
|
Способ крепления реле |
Винтами |
Шпильками |
Винтами |
Шпильками |
|
Степень зашиты |
IP00 |
IP40 |
IP00 |
IP40 |
|
Габаритные размеры, мм |
67х38х85 |
90х59х90 |
67х38х85 |
90х59х90 |
|
Масса, кг |
0,28 |
0,45 |
0,28 |
0,45 |
|
Код ОКП |
3425131000 |
3425135000 |
3425132000 |
3425132000 |
|
Индекс |
Количество контактов |
||
|
Замыкающие |
Размыкающие |
Переключающие |
|
|
002 |
- |
- |
2 |
|
004 |
- |
- |
4 |
|
020 |
- |
2 |
- |
