Регулятор УЗОР-Т

Для регулирования температуры сетевой воды в системах отопления в соответствии с погодным графиком используют - погодный регулятор УЗОР-Т. Погодный регулятор эконом-класса характеризуется минимумом настроек и максимально понятным интуитивным интерфейсом. Весь функционал заключен в приборе, за исключением – исполнительно механизма – заслонки расположены на байпасе.

Устройство и размещение регулятора Узор-Т

Регулятор Узор-Т представляет собой корпус из пластика, в который помещены следующие компоненты:

• блок индикации и управления;
• блок согласования.

Функциональные компоненты прибора представляют собой съемные узлы, которые подключаются к общим электрическим цепям через разъемы. На передней панели корпуса УЗОР-Т размещены светодиоды, которые являются световой сигнализацией. В блоке согласования установлено реле RM96H-24W с катушкой на 12В, ее контакты коммутируют электрический ток  до 4А.

Установка и эксплуатация регулятора Узор-Т

При получении прибора и перед установкой его в систему, нужно убедиться в полной целостности транспортировочной тары. После распаковки, требуется проверить целостность прибора, отсутствии механических дефектов и проверить комплектацию согласно паспорту. Далее устройство монтируется в систему, и выполняются настройки. Прибор нуждается в техническом обслуживании, согласно графику. Обслуживать устройство могут операторы с группой по ТБ не ниже 2-ой и с группой по ПТБ – не ниже 3-ей.

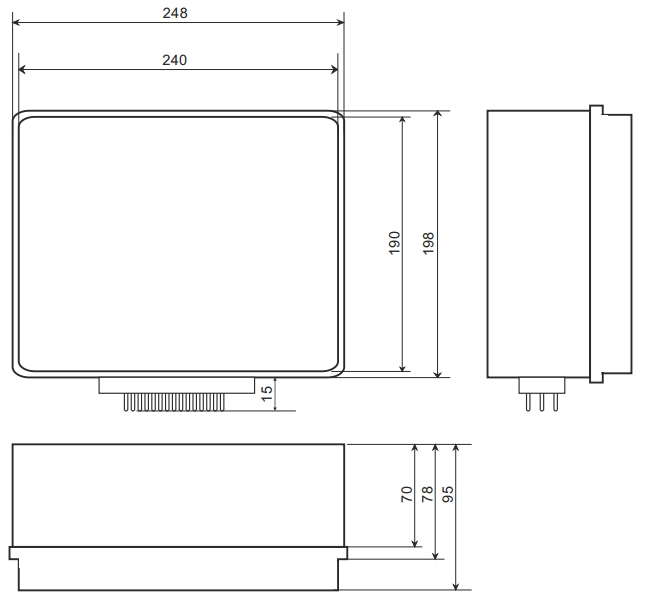

Рис. 1 - Габаритные размеры погодного регулятора Узор-Т

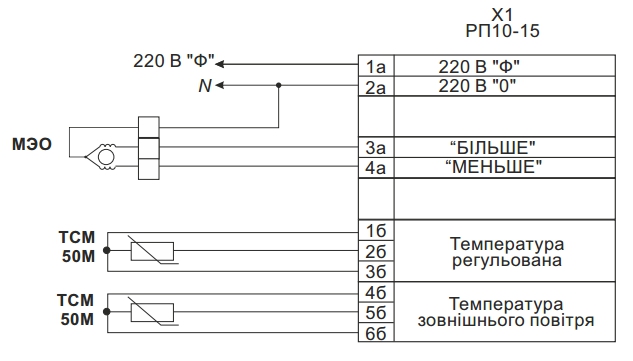

Рис.2 - Схема подключения погодного регулятора Узор-Т
