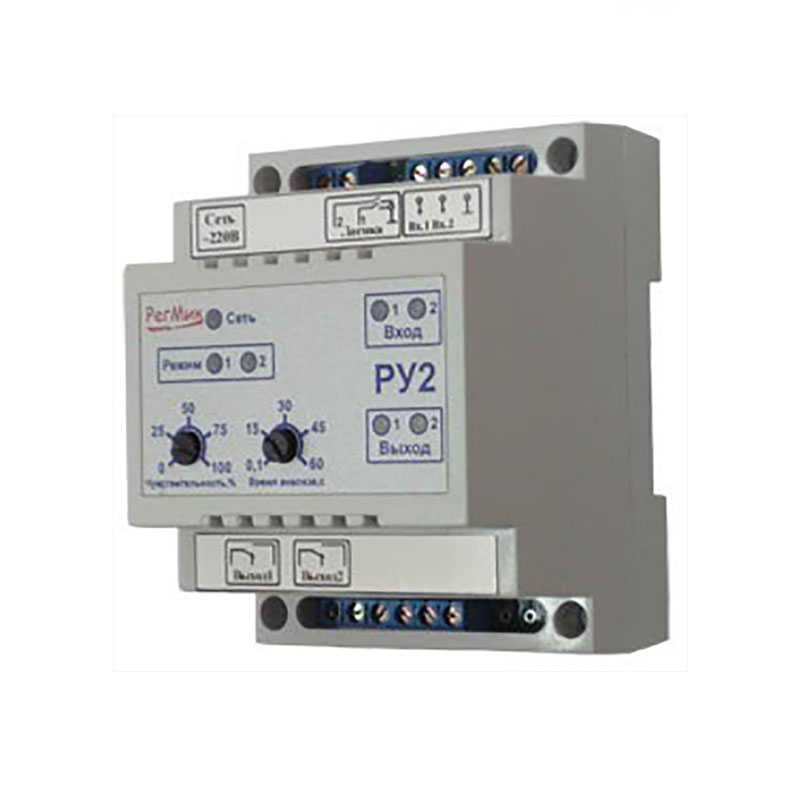

Регулятор уровня РУ2

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регуляторы-сигнализаторы уровня (РУ) предназначены для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости и сыпучих веществ, создания систем автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях и т.п. Приборы выполнены в корпусе для крепления на DIN-рейку.

Можно подключить такие типы датчиков:

  • кондуктометрические датчики;
  • «сухой» контакт;
  • открытый коллектор;
  • нелинейные резисторы (позисторы, термисторы).

Регуляторы-сигнализаторы уровня двухканальные (РУ2) применяется для создания систем с автоматическим заполнением или осушением резервуара по гистерезисному закону. Ко входу 1 подключают датчик верхнего уровня, а к входу 2 датчик нижнего уровня.

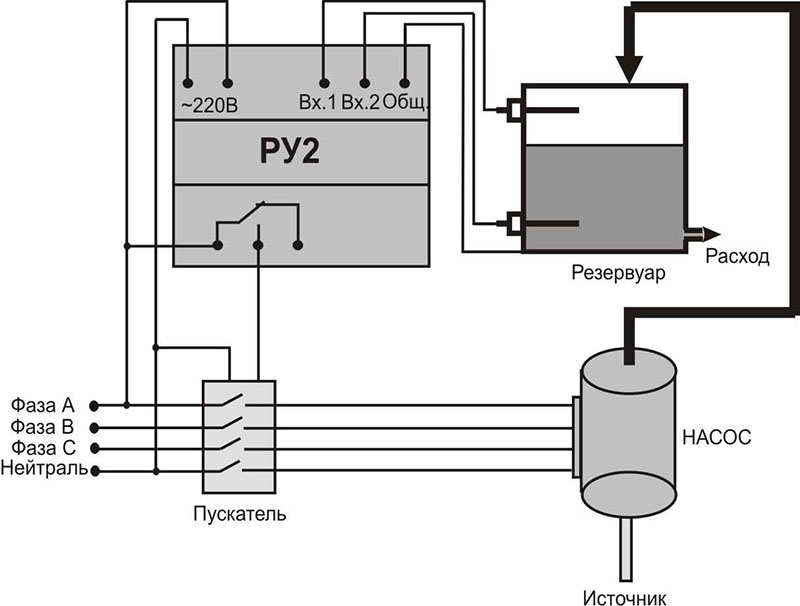

Схема работы РУ2 структурная

Рисунок 1 - Структурная схема работы датчика

Основной режим работы:

Насос включается при осушении обоих датчиков уровня. Идет процесс наполнения резервуара. Сработал датчик нижнего уровня, затем верхнего уровня - насос отключился.
