Реле контроля уровня жидкости РСУ-31
Описание
Реле контроля уровня жидкости РСУ-31 предназначено для сигнализации и управления уровнем жидкости с хорошей и слабой электрической проводимостью в открытых или закрытых резервуарах.
Особенности
- регулятор-сигнализатор уровня содержит три независимых канала, позволяющих сигнализировать или регулировать соответствующие уровни жидкостей в одном, двух или трех резервуарах.
- настраиваемая логика работы каждого канала
Устройство и принцип действия

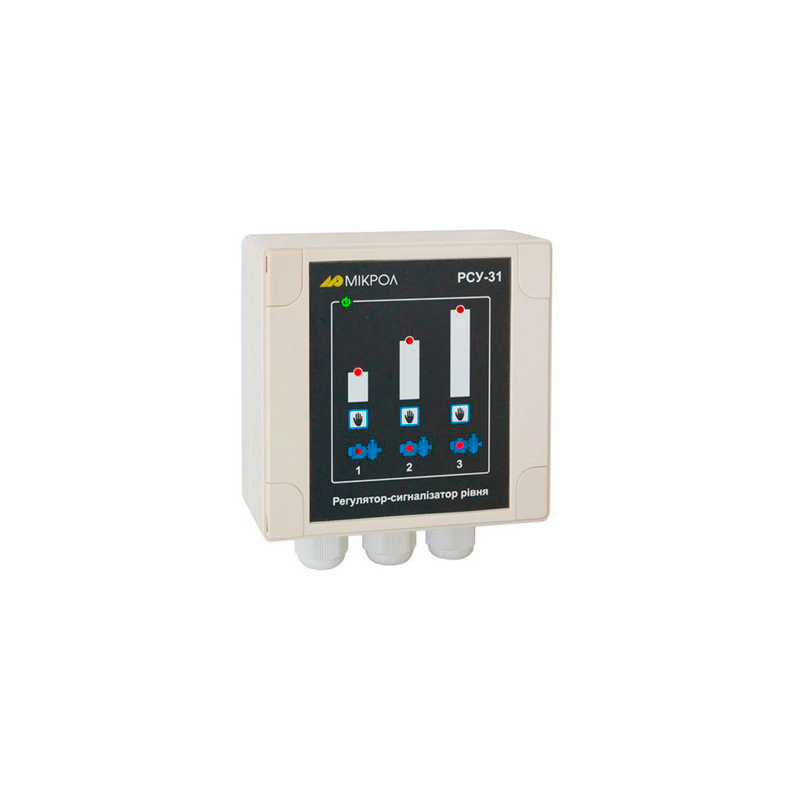

На задней стенке блока установлено крепление для монтажа на 35мм DIN-рельс. На передней стенке блока установлены индикатор наличия входного напряжения, индикаторы работы блока по интерфейсу, индикаторы срабатывания датчиков уровня, индикаторы срабатывания выходных контактов реле а также клавиши имитации срабатывания соответствующих датчиков уровня.
Внутри корпуса реле РСУ-31 размещены две платы блока, которые представляют собой платы печатного монтажа с размещенными на них клеммными колодками для подключения входных и выходных цепей и интерфейса. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстия в передней панели корпуса.
Блок РСУ-31 может использоваться как для трехуровневого регулирования уровня жидкости в одной емкости, так и для одноуровневого регулирования в трех различных емкостях.
При контроле уровней жидкости в металлическом резервуаре в качестве общего электрода может быть использован корпус резервуара .
В качестве датчиков уровня в блоке применяются кондуктометрические датчики, принцип работы которых основывается на разнице, существующей между электрической проводимостью различных жидкостей. Эта разница фиксируется при помощи двух электродов, один из которых постоянно погружен в жидкость и является общим, а второй располагается на определенном уровне в резервуаре и является сигнальным. По мере заполнения резервуара происходит прикосновение сигнального электрода с жидкостью, вследствие чего происходит электрическое замыкание между сигнальным и общим входами, что соответствует достижению заданного уровня в емкости.
Характеристики
| Параметр | Значение |
| Входные сигналы | |
| Количество каналов контроля уровня | 3 |
| Входные датчики | кондуктометрические зонды (контролирующие степень электропроводности среды) механические контактные устройства |
| Регулируемый диапазон чувствительности | от 0 кОм до 1.7 кОм от 1.7 кОм до 17 кОм от 17 кОм до 170 кОм от 170 кОм до 1.7 МОм |
| Напряжение питания датчиков уровня | 10 В (10 Гц) |
| Выходы | |
| Количество выходных реле | 3 |
| Максимальный коммутируемый ток | 16 А |
| Максимальное напряжение коммутации переменного (действующее значение) тока |
250 В |
| Последовательный интерфейс RS-485 | |
| Тип канала | асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов иостальных цепей (напряжение гальванической развязки не менее 500 В) |
| Питание | |
| Переменного тока с частотой 50 Гц | 220 В |
| Потребляемая мощность | 4 ВА |
| Размер корпуса (ВхШхГ) | 145х120х60 мм |
| Масса, не более | 0,55 кг |
| Температура окружающей среды | от -40 °С до +70 °С |
| Степень защиты | IP65 |
Комплектация
| Обозначение | Наименование | Количество |
| ПРМК.468239.001 | Регулятор-сигнализатор уровня РСУ-31 | 1 |
| ПРМК.468239.001 ПС | Паспорт | 1 |
| ПРМК.468239.001 РЭ | Руководство по эксплуатации | 1* |
| 236-332 | Рычаг монтажный | 1 |
| * - 1 экземпляр на любое количество блоков при поставке в один адрес | ||
