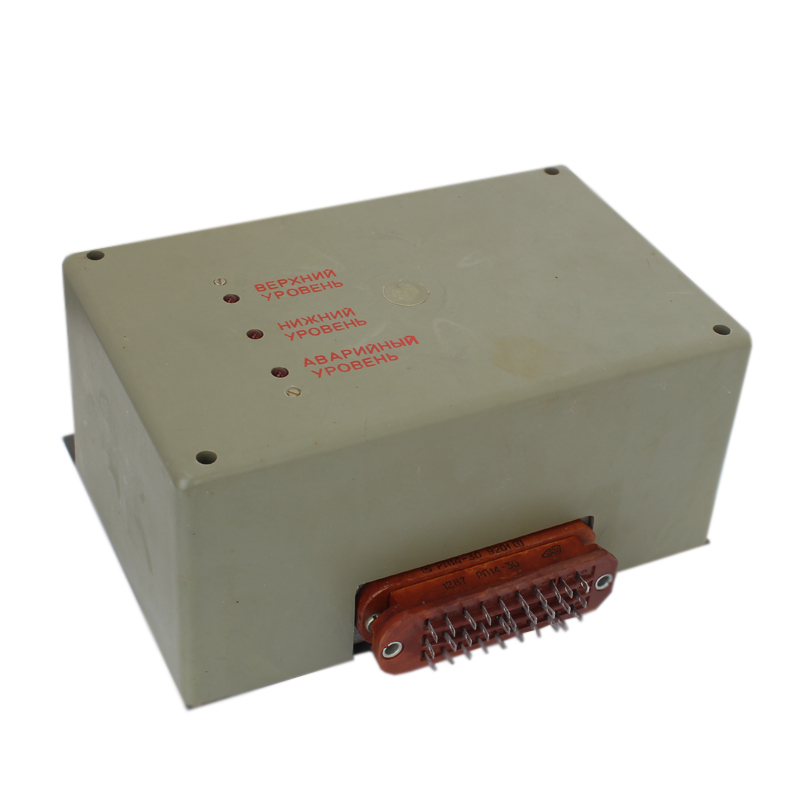

Регулятор-сигнализатор уровня ЭРСУ-К2

Голосов: 5
Документация:
Паспорт(1.07 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Регулятор-сигнализатор уровня ЭРСУ-К2 предназначен для сигнализации и поддержания на заданном уровне жидкостей, которые являются токопроводящими, в том числе уровня воды в паровых котлах.

Устройство и принцип действия

ПриборЭРСУ-К2 состоит из трёх электроконтактных датчиков из нержавеющей стали и релейного блока.

Датчик прибора состоит из штуцера и электрода, погружаемого в сосуд. Электрод электрически изолирован от штуцера с помощью фторопластового уплотнения.

Принцип работы основан на замере сопротивления между стенкой сосуда и электродом датчика. Это стало возможно благодаря тому, что погружаемый электрод вызывает уменьшение сопротивления, а осушаемый – его увеличение.

Технические характеристики
Параметры Значение
Число сигнализирующих положений уровня 4 (нижний, верхний, средний, аварийный)
Напряжение питающей сети частотой 50 или 60 Гц, В 220±22
Потребляемая мощность, ВА, 15
Диапазоны срабатывания по удельной электропроводности среды контроля, Ом/м
  • первый - сопротивление 5000 Ом
  • второй - сопротивление 700 Ом
0,015
0,006
Погрешность срабатывания по уровню, мм ±10
Разрывная мощность контактов реле при напряжении 220 В переменного тока, ВА 300
Рабочее давление в объекте, кгс/см 25
Температура контролируемой среды, °С 200
Напряжение переменного тока на электродах датчиков, В 7
Длина части датчика, погружаемой в сосуд, м 0,1
Материалы деталей датчика сталь 12Х18Н10Т, титан ВТ-5, фторопласт 4
Масса, кг 4
Габаритные рамеры 192х122х90 мм

Комплектность

  • Регулятор-сигнализатор уровня ЭРСУ-К2 - 1 шт,
  • Паспорт - 1 экз,
  • Упаковка - 1 шт.
