Описание

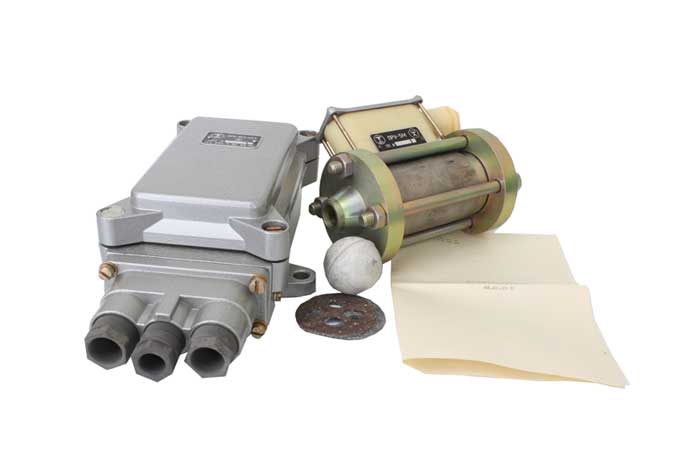

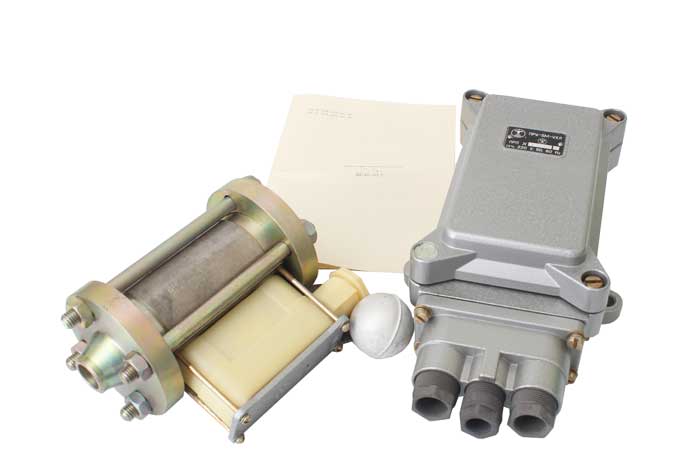

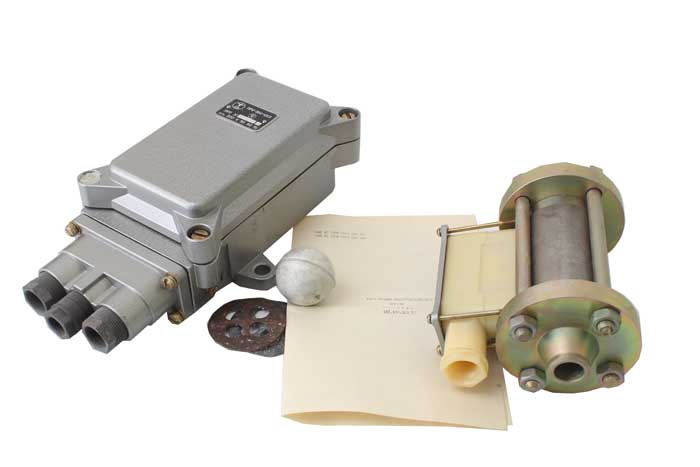

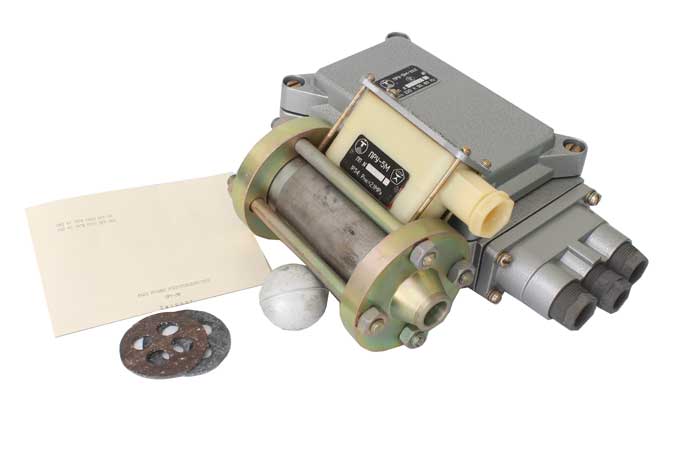

Реле уровня полупроводниковые ПРУ-5М предназначены для контроля предельных положений двух уровней жидкостей, с параметрами, указанными в таблице ниже, в различных резервуарах и двухпозиционного управления механизмами в стационарных и корабельных условиях, а реле уровня полупроводниковые ПРУ-5МИ в том числе, и во взрывоопасных зонах.
Особенности:
Первичный преобразователь реле уровня ПРУ-501МИ имеет маркировку взрывозащиты «OExiaIICT5 в комплекте ПРУ-5МИ», соответствует требованиям ГОСТ 22728.5-78 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гр. УП-3 ПУЭ и других директивных документов, регламентирующих применение оборудования во взрывоопасных условиях.
Преобразователь передающий с выходными искробезопасными цепями уровня «O» выполнен в соответствии с ГОСТ 22728.5-78, имеет маркировку «ExiaIIC» и предназначен для установки вне взрывоопасных зон.
| Наименование | Значение параметра для исполнений | ||
| ПРУ-5М | ПРУ-5МИ | ||
| Дифференциал срабатывания, мм | 35±15 | ||
| Погрешность срабатывания относительно номинального уровня срабатывания, не более мм: | ±5 | ||
| Параметры нагрузки, коммутируемой выходным реле, цепь постоянного тока, при индуктивности не более 3 Гн: | ток, А | 0,2-5 | 0,2-5 |
| напряжение, В | 10-220 | 10-200 | |
| мощность, Вт, не более | 50 | 50 | |
| Параметры нагрузки, коммутируемой выходным реле, цепь переменного тока, активная нагрузка: | ток, А | 0,2-5 | |
| напряжение, В | 20-380 | ||
| мощность, В·А, не более | 500 | ||
| Параметры питания: | напряжение переменного тока, В | 220 | |
| частота, Гц | 50 | ||
| Допустимые отклонения параметров питания от номинальных значений: | напряжение переменного тока, В | +22; -33 | |
| частота, Гц | ±2,5 | ||
| Потребляемая мощность, В·А, не более | 8 | 10 | |
| Сопротивление каждой из жил линии связи между первичным и передающими, Ом, не более | 20 | ||
| Индуктивность линии связи, Гн, не боле | 10-3 | — | |
| Масса, кг, не более: | передающего преобразователя | 2,5 | |
| первичного преобразователя | 2,7 | ||
| Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой: | присоединительных фланцев, поплавка | Сталь 08КП с покрытием (Н9.09) | |
| остальных | Сталь 12Х18Н10Т | ||
| Наименование жидкости | Параметры жидкости | ||
| Температура, °С | Вязкость Па·с, не более | Рабочее давление, МПа | |
| Аммиак | от -50 до +50 | 1 | 2,1 |
| Хладон 12 | |||
| Хладон 22 | |||
| Вода | от 0 до +100 | ||
| Дизельное топливо, масло | |||
| Жидкости плотностью не менее 0,52 г/см3 | от -50 до +85 | ||
| Наименование фактора | Нормы для: | |
| передающего преобразователя | первичного преобразователя | |
| Температура окружающего воздуха, °С | от -30 до +50 | от -50 до +50 |
| Относительная влажность воздуха при температуре 35 °С и более низких, % | 98 (без конденсации влаги) |
100 (с конденсации влаги) |
Реле уровня не должно иметь погрешность срабатывания ±10 мм при отклонении одного из факторов он нормальных условий.
Принцип работы:
- Принцип действия реле уровня ПРУ-5М, основан на получении сигнала разбаланса с дифференциально включенных катушек индуктивности в первичном преобразователе при перемещении поплавка из магнитного материала.
- Информация о положении поплавка относительно катушек несет изменение фазы сигнала, которое фиксируется в передающем преобразователе.
- Поплавковая камера по способу сообщающихся сосудов соединяется с резервуаром, в котором контролируется уровень жидкости
- Во всех случаях когда контролируемая жидкость выше верхнего уровня срабатывания при прямом включении преобразователя или ниже нижнего уровня срабатывания или ниже нижнего уровня срабатывания при инверсном включении преобразователя, выходное реле под током.
- Выходное реле обесточено, если жидкость ниже нижнего уровня срабатывания при прямом включении преобразователя и выше верхнего уровня срабатывания при инверсном включении преобразователя.
- При положении уровня жидкости между верхним и нижним уровнями контролирования, выходное реле может быть под током или обесточено в зависимости от положения уровня жидкости, предшествующему данному моменту.
