Регулятор-сигнализатор Вариант-УУ-Н

No votes yet
Категория:
Документация:

Для контроля, измерений и регулировки уровня содержимого резервуаров используют регулятор-сигнализатор Вариант-УУ-Н. Прибор способен работать в различных средах, в том числе питьевая вода, молоко, щелочи, кислоты и капроновая масса.

Применение регулятора-сигнализатора Вариант-УУ-Н

Регулятор-сигнализатор уровня Вариант-УУ-Н  характеризуется широкой сферой применения: емкости с питьевой водой, деаэраторы, барабанные паровые котлы, станции перекачки конденсата, резервуары с продуктами питания и другое.

Устройство и принцип действия регулятора-сигнализатора Вариант-УУ-Н

Прибор изготовлен в прямоугольном корпусе, который рассчитан на щитовую установку. На боковой стенке расположены разъемы для подключения соединений, а также предохранитель. Элементы схемы расположены на плате, доступ к нему выполняется путем снятия крышки. На передней панели находятся световые индикаторы и уровень рабочей среды резервуара.

Регулятор-сигнализатор обустроен логическим модулем, который обеспечивает работоспособность устройства, как во время наполнения емкости, так и в процессе откачки. Для этого не нужно дополнительное коммутирование.

Работа прибора базируется на факте возникновения проводимости между электродами. Прибор может работать одновременно с четырьмя электродами. Каналы используются в зависимости от подключения:

  • автоматическая регулировка уровня жидкости;
  • автоматическая сигнализация о превышении установленных значений уровня.

Каждый канал имеет два выхода, которые представляют собой силовые контакты. Прибор комплектуется датчиками (от 2 до 4), которые питаются альтернативно – от переменного тока в 9В, что исключает поляризацию и формирует хороший уровень безопасности.

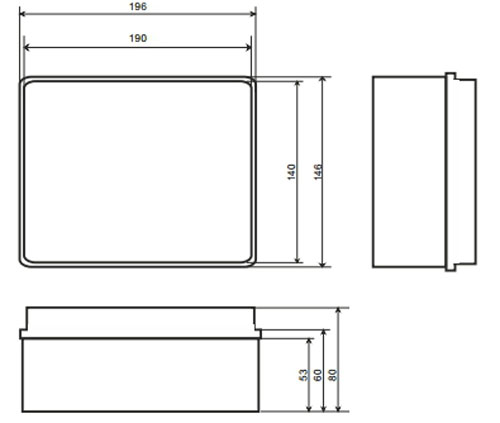

Рис.1 - Габаритные размеры регулятора-сигнализатора уровня содержимого резервуаров Вариант-УУ-Н

Рис.2 - Схема подключения регулятора-сигнализатора уровня содержимого резервуаров Вариант-УУ-Н

Параметры

Единицы измерения

Показатели

Среднее давление в среде, где идет работа

мПа

Не более 2,5

Рекомендационная температурная составляющая

Градусы С

От +50 до +200

Сколько каналов, которые ведут управление и занимаются сигнализацией

-

4

Промежуток выставления чувствительности по каналам:
·         отрезок 1
·         отрезок 2

кОм





До 10

До 100

Размер погрешности не влияющей на общую работу

мм

В среднем +/-5

Входной сигнал может обрабатываться с такой задержкой

сек

Около 5

Подведение постоянного питания

В

220

Затраты электрической энергии за работу

Вт

10

Питание датчика подается в размере

В

9 единиц

Контакты в регуляторе работают по току

А

Не менее 2

Габариты

мм

146*240*80

Вес

кг

2
