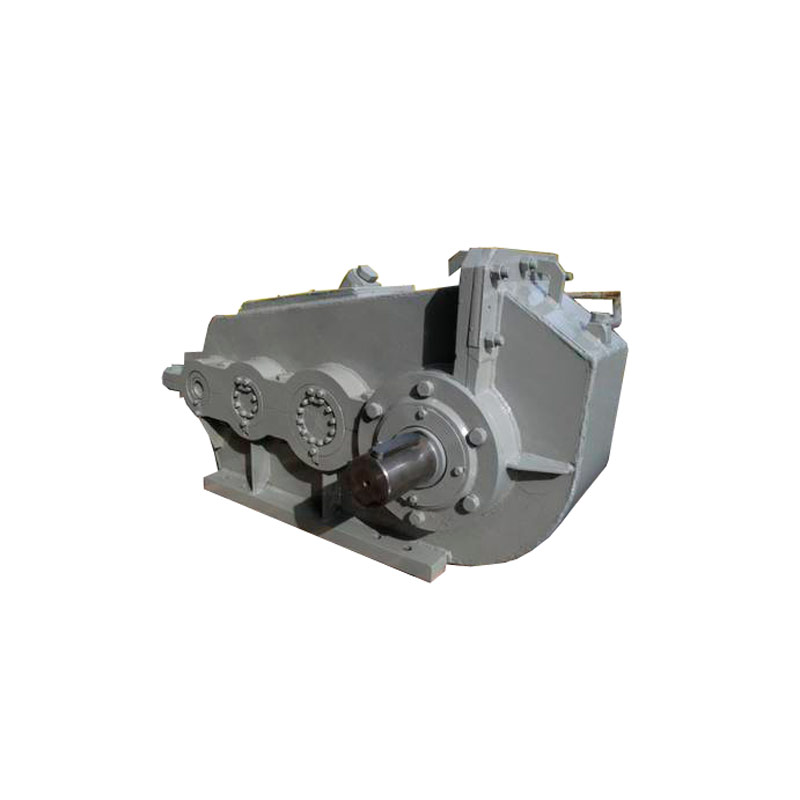

Редукторы цилиндрические ВКУ, ВКУ-М

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Редукторы цилиндрические ВКУ, ВКУ-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические ВКУ обозначаются так: ВКУ - 765М - 20 - 23 - Ц - У2, где

ВКУ - тип редуктора
765 - межосевое расстояние выходной ступени, мм
М - модернизированный
20 - передаточное отношение
23 - вариант сборки
Ц - исполнение конца выходного вала
У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Характеристики

Технические характеристики
Типоразмер
редуктора		 Передаточное
отношение		 Частота вращения
входного вала,
мин-1		 Номинальный
крутящий момент
на выходном валу, Н·м
ВКУ-500
ВКУ-500М		 20; 28; 63 1000 до 4300
ВКУ-610
ВКУ-610М		 14; 25; 40; 80; 112; 125; 140 до 8500
ВКУ-750
ВКУ-750М		 18; 20; 22,4; 25; 28; 31,5; 35,5;
40; 45; 50; 56; 63; 71; 80; 90;
100; 112; 125; 140		 до 14900
ВКУ-765
ВКУ-765М
ВКУ-965
ВКУ-965М		 14; 16; 18;
20; 22,4; 25; 28; 31,5; 35,5; 40; 45;
50; 56; 63; 71; 80; 90;
100; 112; 125; 140		 до 27200
Габаритные размеры
Типоразмер редуктора АБ АП АT B В1 H Н1 Н2 L L1 L2 L3 L4 L5 L5 d Масса
мм кг
ВКУ-500
ВКУ-500М		 140 160 200 320 360 475 160 40 840 200 305 310 70 240 320 17 330
ВКУ-610
ВКУ-610М		 160 200 250 365 350 585 250 - 1000 240 325 355 70 375 305 17 450
ВКУ-750
ВКУ-750М		 200 250 300 435 445 675 290 - 1200 284 370 440 110 440 385 26 800
ВКУ-765
ВКУ-765М		 315 1220 820
ВКУ-965
ВКУ-965М		 250 315 400 560 620 930 320 74 1560 385 450 530 120 570 540 33 1530

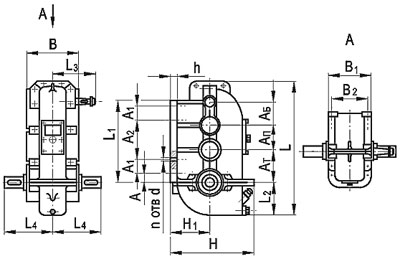

Рис.1. Схема редуктора цилиндрического ВК
Рис.1. Схема редуктора цилиндрического вертикального ВКУ

Габаритные размеры концов валов
Типоразмер редуктора d d1 I I1 b t d3 l2 b1 t1 Варианты сборок
мм
ВКУ-500
ВКУ-500М		 40 М24Х2 110 85 10 21 65 105 18 71 11, 12, 13,
21, 22, 23, 31, 32, 33
ВКУ-610
ВКУ-610М		 40 М24Х2 110 85 10 21 80 130 22 88
ВКУ-750
ВКУ-750М
ВКУ-765
ВКУ-765М		 50 М36ХЗ 110 85 12 26 125 165 32 136
ВКУ-965
ВКУ-965М		 65 М42ХЗ 140 108 16 33,9 125 165 32 136 13, 23, 33
- - - - - - 140 200 36 152 11, 12, 21, 22, 31, 32

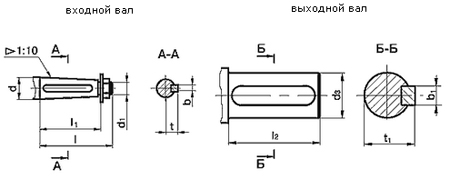

Рис.2. Размеры концов валов
Рис.2. Размеры концов валов

Рис.3. Варианты сборки редукторов
Рис.3. Варианты сборки редукторов
