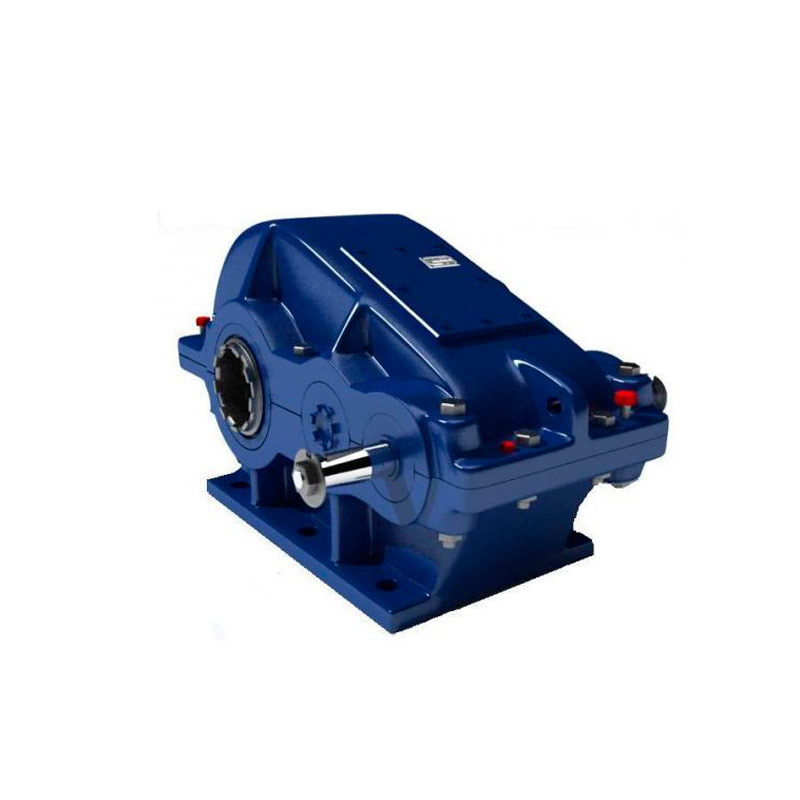

Редукторы цилиндрические РМ, РМ-М

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Редукторы цилиндрические РМ, РМ-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические РМ обозначаются так: РМ - 500М - 25 - 21 - Ц - УЗ, где

РМ- тип редуктора.
500 - межосевое расстояние выходной ступени, мм
М - модернизированный.
25 - передаточное отношение.
21 - вариант сборки.
Ц - исполнение конца выходного вала.
УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Характеристики

Технические характеристики
Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала, мин^-1	Номинальный крутящий момент на выходном валу, Н·м
РМ-250 РМ-250М	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50	от 1500 до 600	243...308
РМ-350 РМ-350М			587...695
РМ-400 РМ-400М			835...1353
РМ-500 РМ-500М			1945...2332
РМ-650 РМ-650М			4687...5636
РМ-750 РМ-750М			6651...7911
РМ-850 РМ-850М			9132...10877
РМ-1000 РМ-1000М			15863...18623

Габаритные размеры
Типоразмер редуктора	А_C	А_Б	А_T	А₁	А₂	А₃	В	В₁	В₂	В₃
Типоразмер редуктора	мм
РМ-250 РМ-250М	250	100	150	-	-	235	230	190	230	-
РМ-350 РМ-350М	350	150	200	-	-	310	290	250	270	-
РМ-400 РМ-400М	400	150	250	-	-	440	310	270	300	-
РМ-500 РМ-500М	500	200	300	240	-	480	350	310	350	-
РМ-650 РМ-650М	650	250	400	215	430	645	470	410	470	318
РМ-750 РМ-750М	750	300	450	275	550	825	510	450	510	356
РМ-850 РМ-850М	850	350	500	300	600	900	580	520	580	408
РМ-1000 РМ-1000М	1000	400	600	350	700	1050	660	590	660	472

Продолжение таблицы
Типоразмер редуктора	Н	Н₁	Н₂	h	L	L₁	L₂	L₃	M	d	n	Масса
Типоразмер редуктора	мм										шт	кг
РМ-250 РМ-250М	312	160	-	22	540	320	200	239	101	17	4	85
РМ-350 РМ-350М	400	200	-	23	710	415	260	269	122	17	4	145
РМ-400 РМ-400М	490	250	-	25	816	440	270	326	128	17	4	210
РМ-500 РМ-500М	592	300	-	25	986	620	330	330	148	17	6	390
РМ-650 РМ-650М	697	320	95	25	1280	830	430	430	183	25	8	878
РМ-750 РМ-750М	743	320	130	35	1448	1020	450	472	207	25	8	1030
РМ-850 РМ-850М	875	400	105	35	1632	1100	510	550	236	32	8	1230
РМ-1000 РМ-1000М	965	400	200	40	1896	1350	550	633	257	32	8	2122

Рис.1. Габаритные размеры редукторов цилиндрических РМ

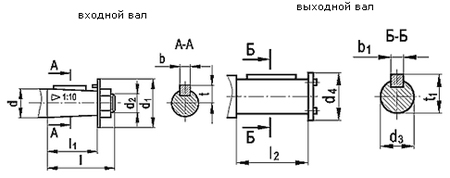

Габаритные размеры концов валов
Типоразмер редуктора	d	d₁	d₂	I	I₁	b	t	d₃	d₄	I₂	b₁	t1
Типоразмер редуктора	мм
РМ-250 РМ-250М	30	50	М20x1.5	80	60	8	16,5	55	65	85	18	63
РМ-350 РМ-350М	40	63	М24x2	110	82	12	21,5	55	65	85	18	63
РМ-400 РМ-400М	40	63	М24x2	110	82	12	24,5	80	90	123	22	88
РМ-500 РМ-500М	50	70	М36xЗ	110	85	12	25,95	80	90	130	22	88
РМ-500 РМ-500М	50	70	М36xЗ	110	85	12	25,95	95	90	130	25	104
РМ-650 РМ-650М	60	94	М42xЗ	140	105	16	31,38	110	130	165	28	120
РМ-650 РМ-650М	60	94	М42xЗ	140	105	16	31,38	125	130	165	32	136
РМ-750 РМ-750М	60	94	М42xЗ	140	105	16	31,38	110	130	165	28	120
РМ-850 РМ-850М	90	130	М64x4	170	130	22	46,75	130	150	200	32	141
РМ-1000 РМ-1000М	90	130	М64x4	170	135	24	49	150	170	240	40	162
