Редукторы цилиндрические 1Ц2У, 1Ц2У-М

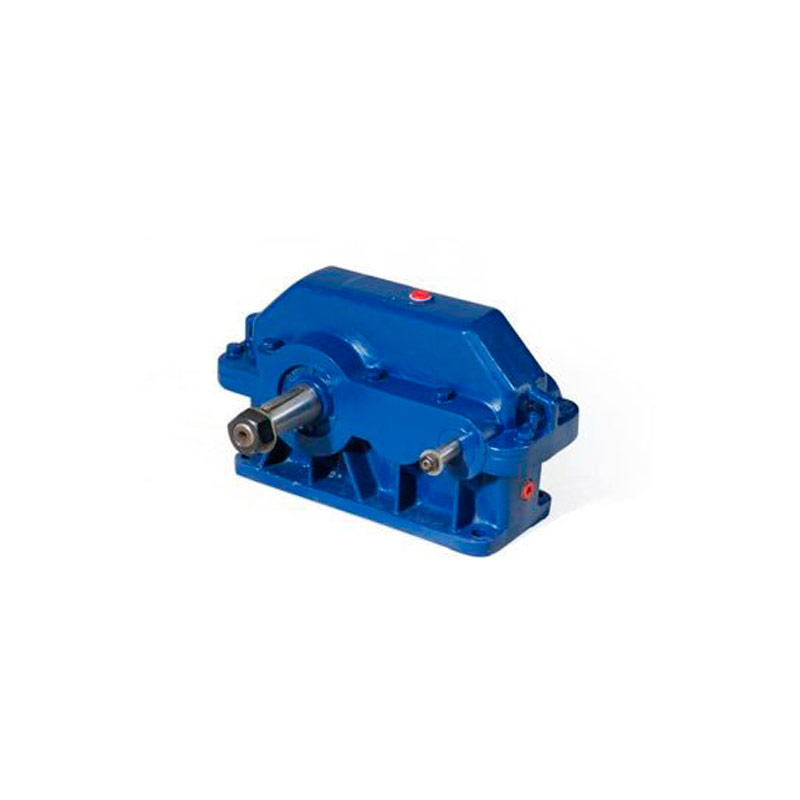

Описание
Редукторы цилиндрические 1Ц2У, 1Ц2У-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Структура условного обозначения
Редукторы цилиндрические 1Ц2У, 1Ц2У-М обозначаются так: 1Ц2У - 250М - 25 - 11 - К - УЗ, где
- 1Ц2У - тип редуктора
- 250 - межосевое расстояние выходной ступени, мм
- М - модернизированный
- 25 - передаточное отношение
- 11 - вариант сборки
- К - исполнение конца выходного вала
- УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69
Характеристики
| Типоразмер редуктора |
Передаточное отношение |
Частота вращения входного вала, мин-1 |
Номинальный крутящий момент на выходном валу, Н·м |
| 1Ц2У-100 1Ц2У-100М |
8; 10; 12,5; 16; 20; 25; 31,5; 40 |
1500 | 315 |
| 1Ц2У-125 1Ц2У-125М |
630 | ||
| 1Ц2У-160 1Ц2У-160М |
1250 | ||
| 1Ц2У-200 1Ц2У-200 М |
2500 | ||
| 1Ц2У-250 1Ц2У-250М |
5000 |
| Типоразмер редуктора |
АТ | АБ | L | L1 | I | I1 | L2 | L3 | Н | H1 | А | В | B1 | B2 | d | n | h | |
| не более | чугун, корпус |
алюмин. |
||||||||||||||||
| мм | шт. | мм | ||||||||||||||||
| 1Ц2У-100 1Ц2У-100М |
100 | 80 | 390 | 325 | 136 | 85 | 136 | 165 | 230 | 112 | 290 | 155 | 145 | 109 | 15 | 4 | - | 20±3 |
| 1Ц2У-125 1Ц2У-125М |
125 | 80 | 446 | 375 | 160 | 106 | 145 | 206 | 272 | 132 | 335 | 175 | 165 | 125 | 19 | 4 | - | 22±3 |
| 1Ц2У-160 1Ц2У-160М |
160 | 100 | 557 | 475 | 200 | 135 | 170 | 224 | 345 | 170 | 425 | 206 | 195 | 140 | 24 | 4 | 24±4 | 28±4 |
| 1Ц2У-200 1Ц2У-200М |
200 | 125 | 678 | 580 | 243 | 165 | 212 | 280 | 425 | 212 | 515 | 243 | 230 | 165 | 24 | 4 | 30±4 | - |
| 1Ц2У-250 1Ц2У-250М |
250 | 160 | 829 | 730 | 290 | 212 | 265 | 335 | 530 | 265 | 670 | 290 | 280 | 218 | 28 | 4 | 32±4 | - |

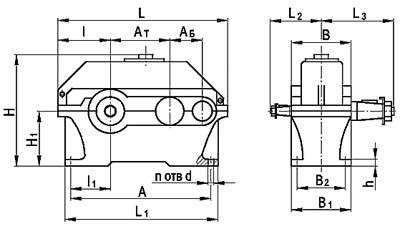

Рис.1. Габаритные и присоединительные размеры редукторов 1Ц2У, 1Ц2У-М
