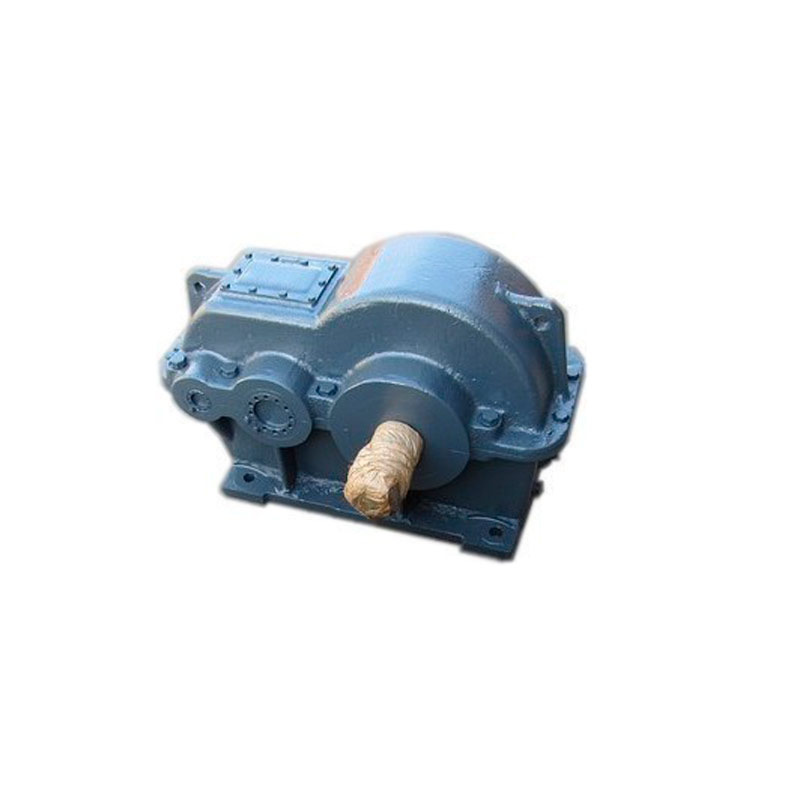

Редукторы цилиндрические РЦД, РЦД-М

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Редукторы цилиндрические РЦД, РЦД-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Структура условного обозначения

Редукторы цилиндрические РЦД обозначаются так: РЦД - 350М - 25 - 12 - Ц - У2, где

РЦД - тип редуктора
350- межосевое расстояние выходной ступени, мм
М - модернизированный
25 - передаточное отношение

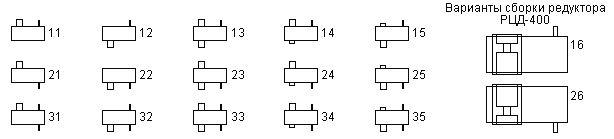

12 - вариант сборки
Ц - исполнение конца выходного вала
У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Характеристики

Технические характеристики
Типоразмер редуктора	Передаточное отношение	Частота вращения входного вала, мин^-1	Номинальный крутящий момент на выходном валу, Н·м
РЦД-250 РЦД-250М	10; 16; 20; 25, 31,5; 40	от 1500 до 600	от 431 до 505
РЦД-350 РЦД-350М			от 1020 до 1200
РЦД-400 РЦД-400М			от 1990 до 2300

Габаритные размеры
Типоразмер редуктора	А_C	А_T	А₁	А₂	А₃	B	В₁	В₂	Н	Н₁	h	L	L₁	L₂	L₃	M	d	n	Масса
Типоразмер редуктора	мм																	шт	кг
РЦД-250 РЦД-250М	250	150	115	165	330	250	200	250	315	160	24	520	400	220	230	185	23	6	87
РЦД-350 РЦД-350М	350	200	164	240	480	320	255	320	410	212	24	700	545	260	290	235	23		175
РЦД-400 РЦД-400М	400	250	190	270	540	360	275	360	510	265	28	800	640	280	335	285	27		287

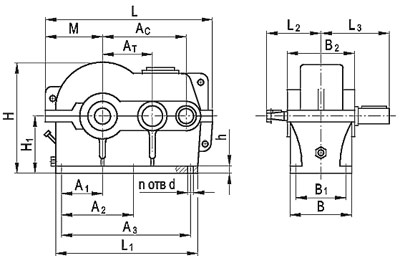

Рис.1. Схема редукторов цилиндрических РЦД

Рис.1. Схема редукторов цилиндрических РЦД

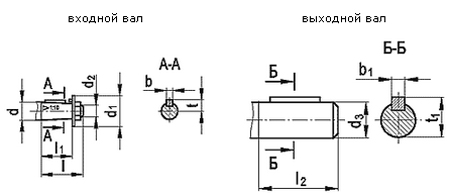

Габаритные размеры концов валов
Типоразмер редуктора	d	d₁	d₂	I	I₁	b	t	d₃	I₂	b₁	t₁
Типоразмер редуктора	мм
РЦД-250 РЦД-250М	30	50	М20x1,5	80	58	5	15,55	45	82	14	49,5
РЦД-350 РЦД-350М	35					6	18,55	65	105	18	71
РЦД-400 РЦД-400М	35					6	18,55	85	130	22	93
