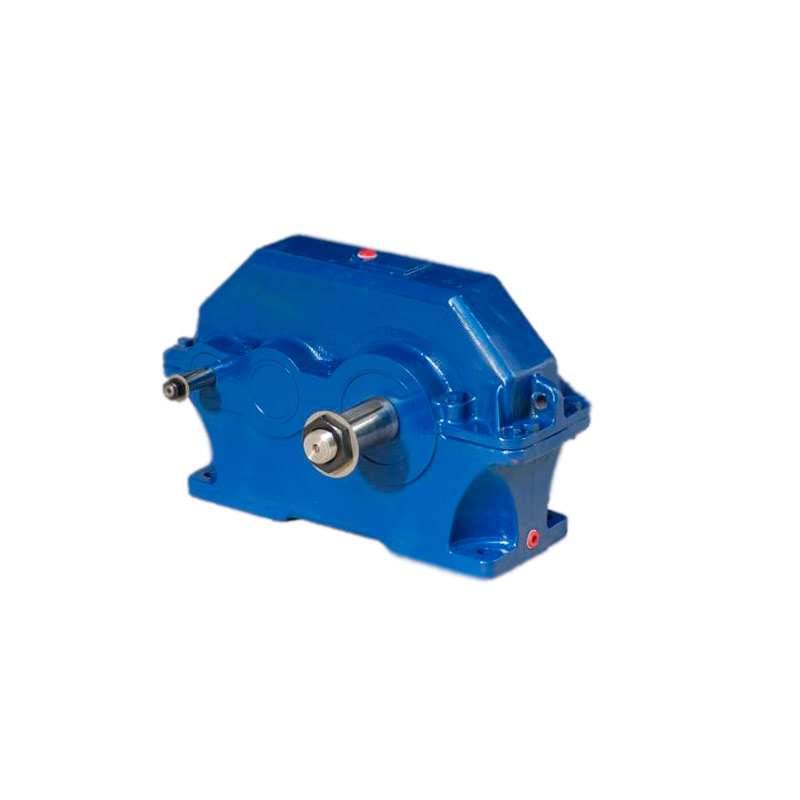

Редукторы цилиндрические Ц2, Ц2-М
Описание
Редукторы цилиндрические Ц2, Ц2-М являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Структура условного обозначения
Редукторы цилиндрические Ц2 обозначаются так: Ц2 - 650М - 20 - 22 - К - У3, где
- Ц2 - тип редуктора
- 650 - межосевое расстояние выходной ступени, мм
- М - модернизированный
- 20 - передаточное отношение
- 22 - вариант сборки
- К - исполнение конца выходного вала
- У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Характеристики
| Типоразмер редуктора |
Передаточное отношение |
Частота вращения входного вала, мин-1 |
Номинальный крутящий момент на выходном валу, Н·м |
| Ц2-250 Ц2-250М |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
от 1500 до 600 | 650...825 |
| Ц2-300 Ц2-300М |
950...1180 | ||
| Ц2-350 Ц2-350М |
1500...1800 | ||
| Ц2-400 Ц2-400М |
3000...3400 | ||
| Ц2-400П Ц2-400ПМ |
3000...3400 | ||
| Ц2-500 Ц2-500М |
5150...6000 | ||
| Ц2-650 Ц2-650М |
15000...16000 | ||
| Ц2-750 Ц2-750М |
20600...25800 | ||
| Ц2-1000 Ц2-1000М |
47500...58000 |
| Типоразмер редуктора |
АC | АБ | АT | А1 | В | В1 | В2 | Н | Н1 | Н2 | h | L | L1 | L2 | L3 | L4 | d | n | Масса |
| мм | шт | кг | |||||||||||||||||
| Ц2-250 Ц2-250М |
250 | 100 | 150 | 285 | 260 | 210 | - | 310 | 160 | - | 18 | 515 | 400 | 280 | 220 | 183 | 22 | 4 | 87 |
| Ц2-300 Ц2-300М |
300 | 12b | 1/5 | 350 | 300 | 250 | - | 362 | 190 | - | 22 | 620 | 475 | 300 | 255 | 215 | 26 | 4 | 138 |
| Ц2-350 Ц2-350М |
350 | 150 | 200 | 200 | 330 | 280 | - | 409 | 212 | - | 25 | 700 | 550 | 345 | 300 | 238 | 26 | 6 | 210 |
| Ц2-400 Ц2-400М |
400 | 150 | 250 | 250 | 380 | 320 | - | 505 | 265 | - | 27 | 805 | 640 | 375 | 325 | 286 | 33 | 6 | 315 |
| Ц2-400П Ц2-400ПМ |
400 | 150 | 250 | 250 | 380 | 320 | - | 505 | 265 | - | 27 | 805 | 640 | - | 325 | 286 | 33 | 6 | 290 |
| Ц2-500 Ц2-500М |
500 | 200 | 300 | 320 | 440 | 360 | - | 598 | 315 | - | 30 | 985 | 785 | 445 | 390 | 340 | 39 | 6 | 500 |
| Ц2-650 Ц2-650М |
650 | 250 | 400 | 260 | 560 | 470 | 280 | 695 | 315 | 95 | 36 | 1270 | 910 | 550 | 480 | 443 | 39 | 8 | 1100 |
| Ц2-750 Ц2-750М |
750 | 300 | 450 | 300 | 650 | 560 | 320 | 783 | 355 | 100 | 40 | 1455 | 1040 | 645 | 570 | 494 | 46 | 8 | 1650 |
| Ц2-1000 Ц2-1000М |
1000 | 400 | 600 | 400 | 860 | 750 | 420 | 1018 | 450 | 155 | 45 | 1905 | 1400 | 805 | 740 | 645 | 52 | 8 | 3700 |

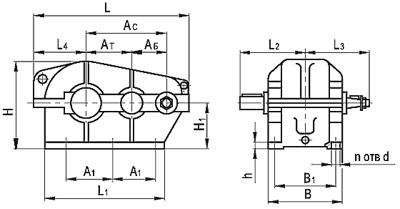

Рис.1. Схема редукторов Ц2-250…Ц2-500

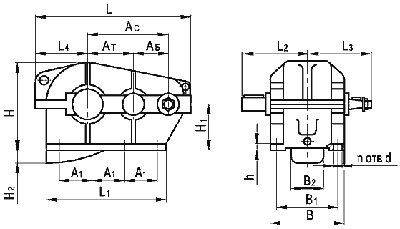

Рис.2. Схема редукторов Ц2-650…Ц2-1000
| Типоразмер редуктора |
d | d1 | d2 | I | I1 | b | t |
| мм | |||||||
| Ц2-250 Ц2-250М |
30 | 42 | М20x1.5 | 80 | 58 | 5 | 15,6 |
| Ц2-300 Ц2-300М |
35 | 42 | М20x1.5 | 80 | 58 | 6 | 18,6 |
| Ц2-350 Ц2-350М |
40 | 50 | М24x2 | 110 | 82 | 10 | 21 |
| Ц2-400 Ц2-400М |
50 | 70 | М36xЗ | 110 | 82 | 12 | 26 |
| Ц2-400П Ц2-400ПМ |
50 | 70 | М36xЗ | 110 | 82 | 12 | 26 |
| Ц2-500 Ц2-500М |
60 | 80 | М42xЗ | 140 | 105 | 16 | 31,4 |
| Ц2-650 Ц2-650М |
70 | 90 | М48xЗ | 140 | 105 | 18 | 36,4 |
| Ц2-750 Ц2-750М |
80 | 105 | М56x6 | 170 | 130 | 20 | 41,3 |
| Ц2-1000 Ц2-1000М |
100 | 125 | М72x4 | 210 | 165 | 25 | 50,9 |
Рис.3. Схема входного вала
| Типоразмер редуктора |
d | d1 | d2 | I | I1 | b | t |
| мм | |||||||
| Ц2-250 Ц2-250М |
30 | 42 | М20x1.5 | 80 | 58 | 5 | 15,6 |
| Ц2-300 Ц2-300М |
35 | 42 | М20x1.5 | 80 | 58 | 6 | 18,6 |
| Ц2-350 Ц2-350М |
40 | 50 | М24x2 | 110 | 82 | 10 | 21 |
| Ц2-400 Ц2-400М |
50 | 70 | М36xЗ | 110 | 82 | 12 | 26 |
| Ц2-400П Ц2-400ПМ |
50 | 70 | М36xЗ | 110 | 82 | 12 | 26 |
| Ц2-500 Ц2-500М |
60 | 80 | М42xЗ | 140 | 105 | 16 | 31,4 |
| Ц2-650 Ц2-650М |
70 | 90 | М48xЗ | 140 | 105 | 18 | 36,4 |
| Ц2-750 Ц2-750М |
80 | 105 | М56x6 | 170 | 130 | 20 | 41,3 |
| Ц2-1000 Ц2-1000М |
100 | 125 | М72x4 | 210 | 165 | 25 | 50,9 |

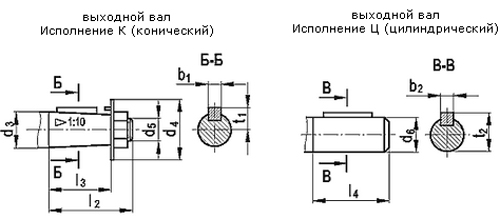

Рис.4. Схема выходного вала

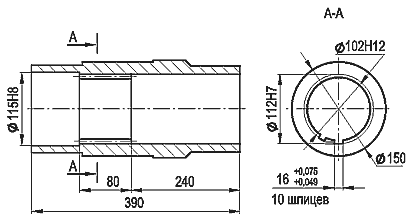

Рис.5. Размеры выходного вала редуктора Ц2-400П, мм

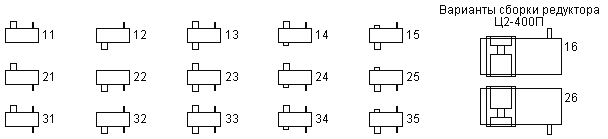

Рис.6.Варианты сборки редукторов
