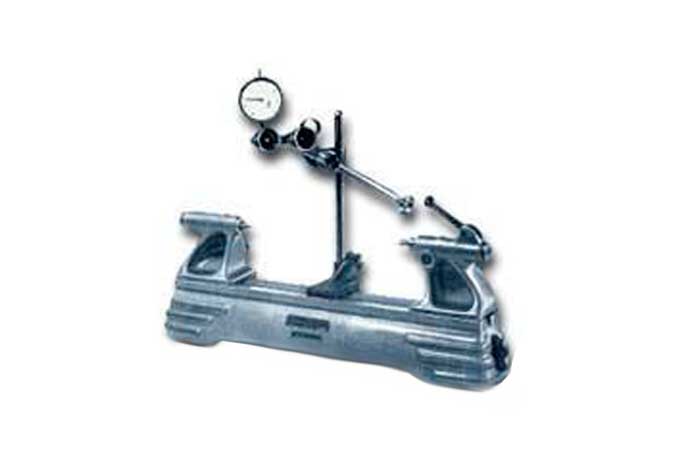

Приборы на биение ПБ-250, ПБ-500, ПБ-1600

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Приборы на биение ПБ-250, ПБ-500, ПБ-1600 предназначены для проверки изделий на биение в центрах.

Технические характеристики
Характеристики ПБ-250 ПБ-500М ПБ-1600
Допуск радиального биения контролируемых деталей по ГОСТ 10356-63, мм, не менее 40 50 60
Допуск торцевого биения контролируемых деталей по ГОСТ 10356-63, мм, не менее 40 60 60
Диаметр контролируемых валов, мм, не более 90 140 260
Диаметр контролируемых дисков, шестерн и др., мм, не более 120 265 340
Масса контролируемых деталей, кг, не более 13,5 50,0 95,0
Высота центров, мм, не менее 80 160 250
Расстояние между центрами, мм, не менее 250 500 1600
Цена деления шкалы индикатора 2МИГ (ГОСТ 9696-75), мм 0,002 0,002 0,002
Диапазон показаний шкалы индикатора 2МИГ, мм 0-2 0-2 0-2
Цена деления шкалы индикатора часового типа ИЧ-10 кл.1", мм 0,01 0,01 0,01
Диапазон показаний шкалы индикатора часового типа ИЧ-10 кл.1, мм 0-10 0-10 0-10
Погрешность прибора с индикатором 2МИГ, мм, не более 0,010 0,015 0,020
Габаритные размеры (длина х ширина х высота), мм, не более 500х290х330 925х375х504 2230х545х825
Масса, кг, не более 14,8 54,3 450
