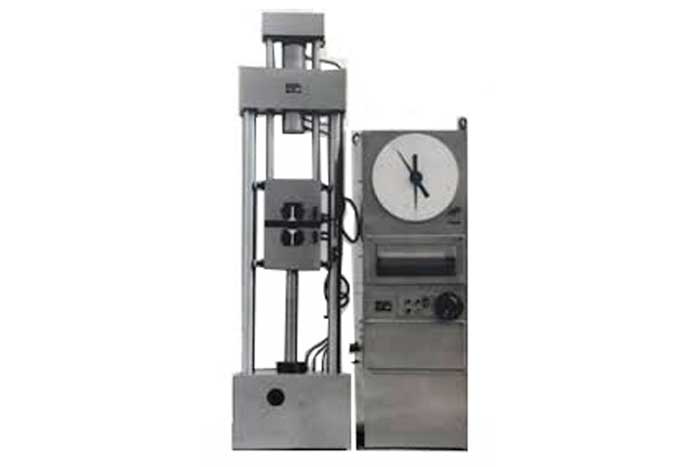

Машины разрывные Р-10, Р-20, Р-50

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Машины гидравлические типа Р предназначены для статических испытаний образцов металлов и сплавов и изделий из них (метизов и пр.) на растяжение по ГОСТ 1497, 12004, на сжатие по ГОСТ 25.503 и изгиб (при комплектации приспособлениями) по ГОСТ 14019.

Принцип действия

Измерение нагрузки при проведении испытаний осуществляется традиционным торсионным силоизмерителем. Машины позволяют производить запись диаграммы нагружения на двухкоординатном самописце.

Технические характеристики
Тип машины Р-10 Р-20 Р-50
Наибольшая предельная нагрузка, кН 100 200 500
Диапазоны измерения нагрузки (цена наименьшего деления шкалы), кН 0-20(0,04)
0 - 50(0,1)
0 -100(0,2)
0- 40(0,08)
0 -100(0,2)
0 -200(0,4)
0-100(0,2)
0 -250(0,5)
0 - 500(1)
Максимальная высота рабочего пространства, мм, при испытании на
  • растяжение
  • на сжатие
800
210
900
210
1000
200
Рабочий ход активного захвата, мм 280 300 320
Диапазон скоростей перемещения активного захвата без нагрузки, мм/мин 8-300 5-200 3-100
Скорость установочного хода пассивного захвата, не менее, мм/мин 200
Предел допускаемой погрешности при измерении нагрузки, начиная с 20% наибольшего значения каждого диапазона, % +1
Масштаб диаграммной записи перемещения активного захвата 5:1; 50:1
Размеры испытываемых образцов:
  • диаметр цилиндрических образцов, мм;
  • толщина х ширина плоских образцов, мм;
  • диаметр образцов с головками, мм
5 - 20
[0,5-20]х40
5 - 25
[0,5-25]х40
8 - 36
[0,5-40]х40
Габаритные размеры, не более, мм:
  • длина
  • ширина
  • высота
  • углубление (приямок)
1410
940
2485
350
1550
950
2900
450
1750
960
3510
500
Параметры питания 380 В, 50 Гц
Масса, не более, кг 1 250 1 820 2 900
