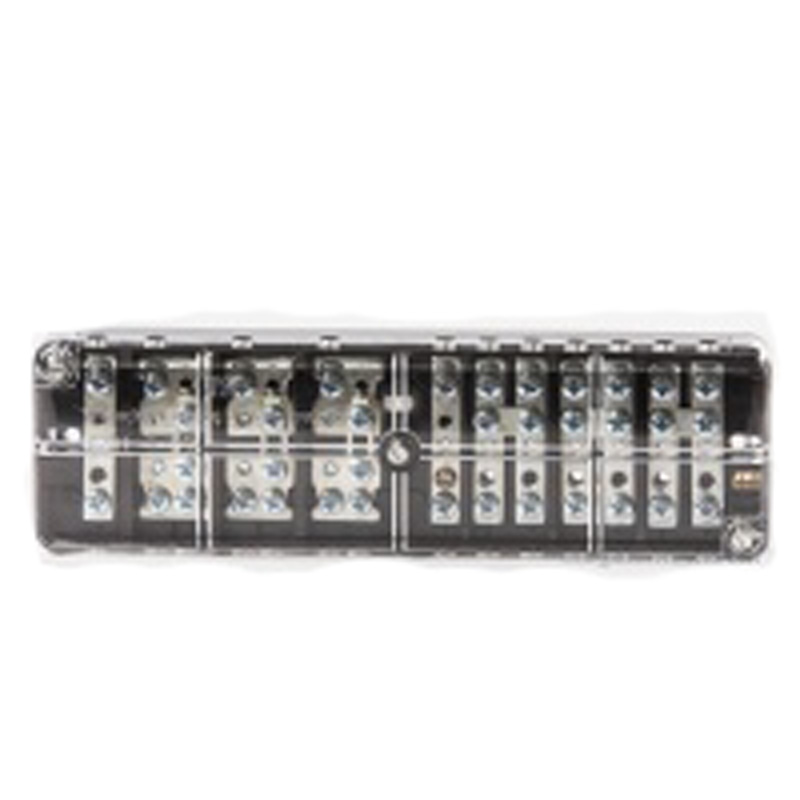

Коробка испытательная КИП-5/25

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Коробка испытательная переходная КИП-5/25 предназначена для подключения трехфазных индукционных и электронных счетчиков, обеспечивая отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, а также включение образцового счетчика для поверки без отключения нагрузки потребления.

Коробка имеет прозрачную крышку, что позволяет визуально контролировать схему ее монтажа без повреждения пломбы.

Условия эксплуатации

Коробка предназначена для установки в закрытых помещениях без агрессивных паров, пыли и газов, при температуре от минус 40 °С до плюс 55 °С.

Характеристики

Параметры Значения
Зажимы выдерживают ток:
  • цепей напряжения
  • цепей тока
до 5 А
до 25 А
Степень защиты коробки IP30 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»

Изоляционные части коробки обеспечивают защиту от воспламеняемости и распространения огня

Схемы

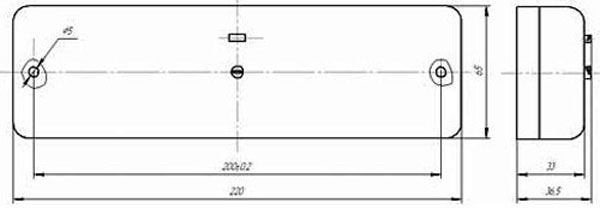

Рис.1. Габаритный размеры коробка испытательной КИП-5/25

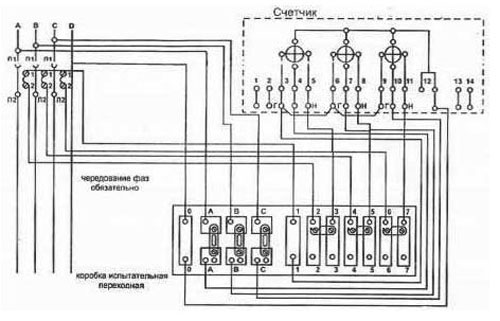

Рис.2. Схема подключения коробки испытательной

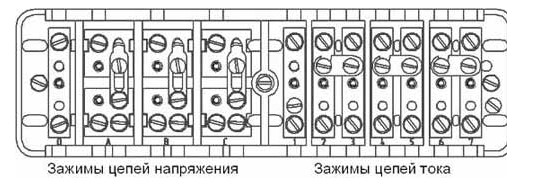

Рис.3. Схема расположения зажимов коробки
