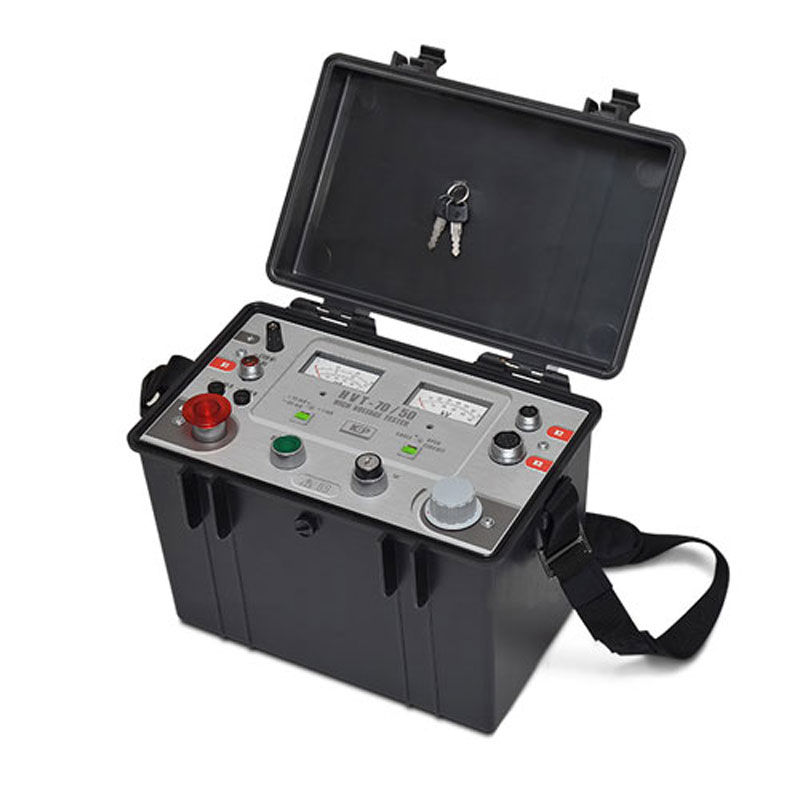

Аппарат HVT-70/50 (бывший АИД-70/50) относится к испытательным устройствам, используемым для контроля диэлектрических материалов. Предложенное оборудование может выполнять измерений в двух режимах:

  • контроль изоляции силовых кабелей при подаче постоянных по характеристикам токов, с показателями напряжений ниже 70,0 кВ;
  • исследование качества твердых диэлектриков, ограничителей перенапряжения, распределительных узлов, автоматов повторного включения с помощью тока (переменные характеристики) с не превышающими напряжениями в размере 50,0 кВ.

Конструкционные особенности

Предложенный аппарат состоит из двух отдельных узлов – блока управления и блока генерации высоковольтного напряжения. Управляющий блок реализован в виде аналогового блока управления с коммутационными интерфейсами, управляющими кнопками, вольтметром и амперметром. В качестве высоковольтного блока могут использоваться блоки напряжения с масляной или элегазовой изоляцией.

Преимущества установленные в аппарат HVT-70/50

  • Прибор имеет повышенную устойчивость к внешним воздействиям. Он выполнен в кейсе, функцией последнего является надежная защита всех электронных компонентов и комплектующих от незапланированного попадания пыли и влаги.
  • Прибор отличается мобильностью и может транспортироваться на большие расстояния.
  • Высокая безопасность аппарата, обеспечиваемая наличием кнопки аварийного отключения и заземления.
  • Наличие системы защиты от превышения выходного тока.

Эксплуатационные условия

Аппараты могут эксплуатироваться как в закрытых помещениях, так и под открытыми навесами. Исследования могут проводиться при температурах от -10С до +40С, влажностная показательная среды не увеличивает значение в 80 процентов, соблюдая номинал двадцати градусов тепла.

Параметр

Значение

Питающая сеть: (однофазный переменный ток)

217…223 Вольт

Максимально потребляемая мощность:

Три кВА

Максимальное выходное напряжение:

-переменный ток:

50,0 кВ

-постоянный ток:

70,0 кВ

Максимальный ток на выходе:

-переменное напряжение:

44,0 мА

-постоянное напряжение:

14,0 мА

Размеры погрешностей, в моменты вычислений напряжения / тока:

± 3

Ток срабатывания защиты:

- для переменного напряжения:

45,0 мА

- для постоянного напряжения:

14,50 мА

Габаритные параметры / масса блока управления:

26,6 × 24 × 35,4 см / 13,0 кг

Габаритные размеры / масса блока высокого напряжения:

36 × 31 × 50 см / 33,0 кг

  • управляющий блок;
  • блок высокого напряжения;
  • 4-метровый сетевой кабель;
  • 4-метровый провод заземления;
  • плавкие предохранители;
  • техническая и эксплуатационная документация;
  • метрологический аттестат.
