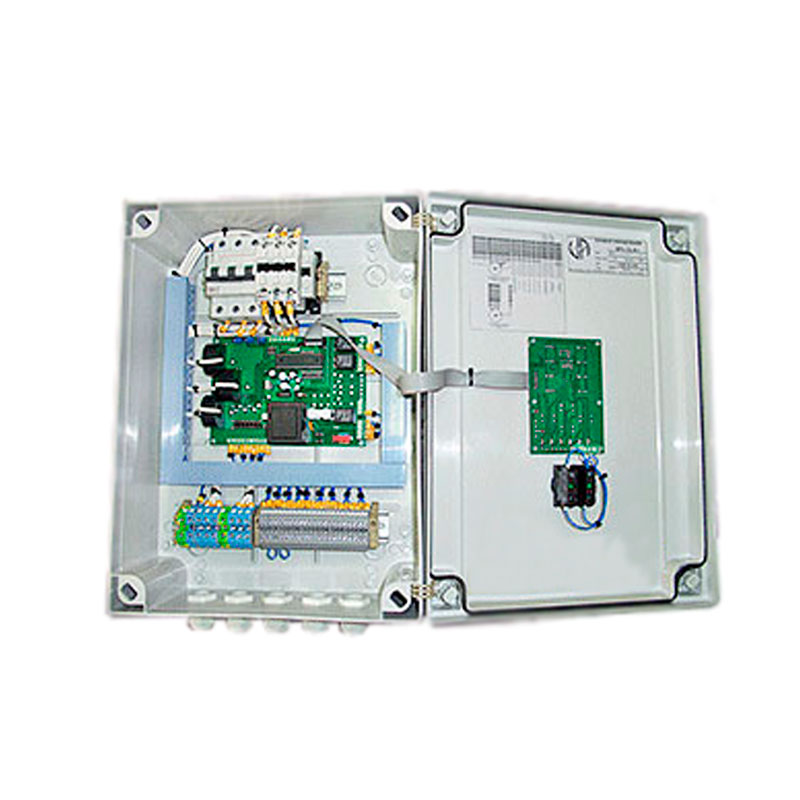

Прибор управления станцией водоснабжения SPx

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Прибор управления SPx (SPS/SPD) предназначен для автоматического контроля и защиты от аварийных режимов одного насоса с трехфазным асинхронным двигателем, работающего в следующих системах:

  • водоснабжения из скважин и колодцев,
  • повышения давления,
  • циркуляции,
  • дренажа и отвода стоков.

Функциональные возможности

Прибор управления станцией водоснабжения SPx обеспечивает:

  • работу в режиме водоподъем, дренаж, циркуляция и повышения давления,
  • контроль пропадания и чередования фаз,
  • контроль изоляции,
  • электронную защиту двигателя от токовых перегрузок и неполнофазной работы, электронный 3-х фазный амперметр,
  • защиту насоса от работы в режиме «сухого хода» по датчику и току,
  • программируемую задержку рестарта,
  • автоматический контроль исправности датчиков,
  • индикацию уровней,
  • защиту насоса откачки из наполняемой емкости от работы в режиме «сухого хода».
Технические характеристики
Параметры Значение
Напряжение питания 380 В
Тип питающей сети промышленная сеть 3L+1N+PE
Предельно допустимое отклонение напряжения питания ±10%
Частота питающей сети 50Гц
Макс. кратковременная асимметрия питающей сети ±3%
Число коммутаций входного питания не более 2 раз в минуту
Условия окружающей среды в соответствии с требованием стандарта EN60664-1
Ток датчиков 0,012А; 12В; 50Гц
Категория по перенапряжению III
Тип защиты корпуса, IP, ГОСТ 14254-96 54
Место установки помещение
Диапазон рабочих температур (внешнее воздействие) +5...+40°С 1
Влажность воздуха 85% без конденсации
Модификации
Наименование прибора Мощность подключаемого насоса, кВт Максимальный ток насоса, А Рекомендованное сечение силового кабеля ЭД. Медь, Кат. Ж. 3, мм2
SPS/SPD/SPX-4,0 4 9 4х2,5
SPS/SPD/SPX-5,5 5,5 12 4х2,5
SPS/SPD/SPX-7,5 7,5 18 4х4,0
SPS/SPD/SPX-11,0 11 25 4х6,0
SPS/SPD/SPX-15,0 15 32 4х6,0
SPS/SPD/SPX-18,5 18,5 40 4х10,0
SPS/SPD/SPX-22,0 22 50 4х10,0
SPS/SPD/SPX-30,0 30 63 4х16,0
SPS/SPD/SPX-37,0 37 75 4х16,0
SPS/SPD/SPX-45,0 45 90 4х25,0
