Аппаратура дистанционного управления стрелками ДУС является электронным оборудованием, использующимся на ж/д транспорте.

Назначение аппаратуры управления стрелками ДУС

Обеспечивает перемещение стрелочного остряка из:

  • электровозной кабины (выполняется машинистом),
  • поста (кнопочное управление).

Устройство и работа

Аппаратура управления стрелками ДУС позволяет переводить стрелки, если это необходимо для дальнейшего продвижения по требуемому маршруту. Команда на выполнение перевода стрелки подается машинистом электровоза. Для этого ему достаточно нажать кнопку, располагающуюся на лицевой панели сигнального генератора.

При нажатой кнопке генератором излучаются колебания, принимаемые приемным устройством, который в результате этого активирует электровентиль, что приводит к подаче в цилиндр, управляющий состоянием переводной стрелки, воздуха под давлением.

Конструкцией аппаратуры предусмотрена возможность перевода стрелки и непосредственно с управляющего блока. Для этого на его верхней панели предусмотрены кнопки, нажатие на которые переводит стрелки в соответствующее положение.

Полная маркировочная запись

Аппаратура дистанционного управления стрелками ДУС

Чувствительность приемного узла

>0,7 Вольт

Мощность потребления электроэнергии

25 Вт (управляющий блок)

15 Вт (сигнальный генератор)

Амплитуда рабочего напряжения

От 200 Вольт до 300 Вольт

Рабочее давление пневмосистемы

(400÷1000) кПа

Длительность перемещения стрелочного остряка

Около 2 секунд

Частота генерации

25 кГц

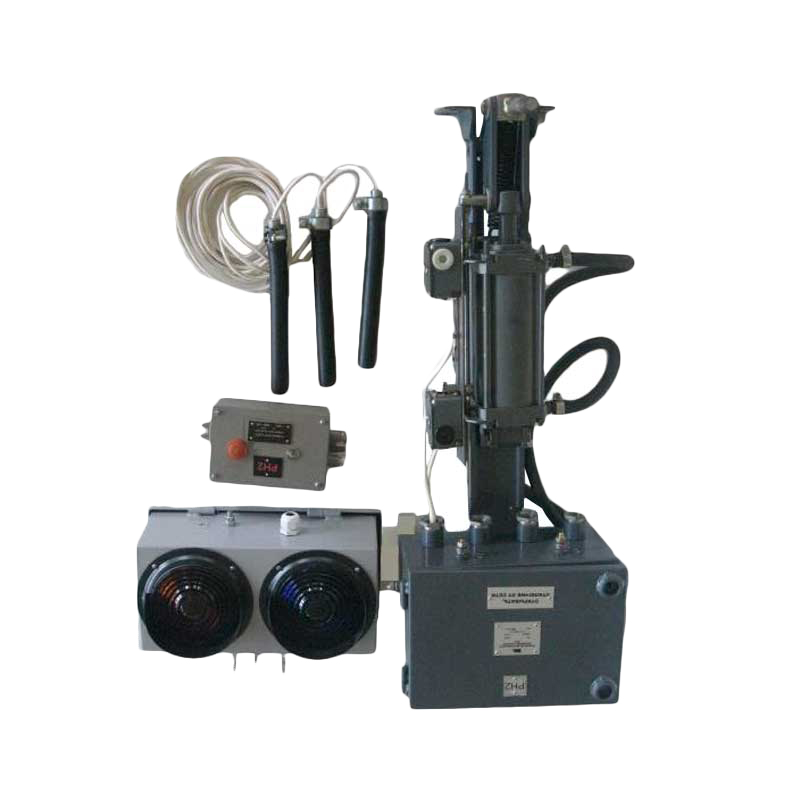

Поставочная комплектация аппаратуры ДУС включает следующие компоненты:

  • управляющий работой пневмопривода блок (1 шт.),
  • сигнальный генератор (1 шт.),
  • антенное устройство (3 шт.),
  • шахтный светофор ШС-2, оснащенный сигнальными огнями синего и желтого свечения (1 шт.).
