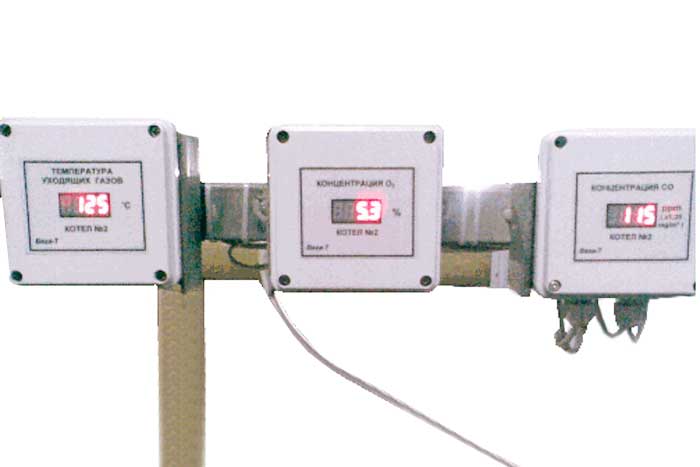

Модуль управления МДУ-1

No votes yet

Модуль управления МДУ-1 выполняет управление процессом измерения концентраций кислорода О2 и окиси углерода СО в трубе уходящих газов котла отопления.

Принцип действия

Для выполнения измерения, с помощью компрессора, из трубы отбираются пробы уходящих газов. Пробы подготавливаются для измерения, проходя через устройства охлаждения и обезвоживания (водный затвор и фильтр), и поступают в камеру измерения. В камере измерения находятся датчики концентрации кислорода и окиси углерода. Камера герметична. Выводы датчиков выходят наружу камеры измерения и подключаются к коммутатору входов. Через коммутатор, выходы датчиков и сигнал разрешения измерений подключаются к модулям МИД, которые производят измерение кислорода О2 и окиси углерода СО.

В камере измерений, имеется встроенный датчик температуры уходящих газов. Температура в камере измерений не должна превышать 40ОС, что необходимо для нормальной работоспособности датчиков концентраций. Если возникает превышение температуры, отключается компрессор подкачки и в регистре состояния МДУ-1 устанавливается флаг - «Превышение температуры». Когда в камере измерений температура упадет до 35ОС, компрессор снова включится.
