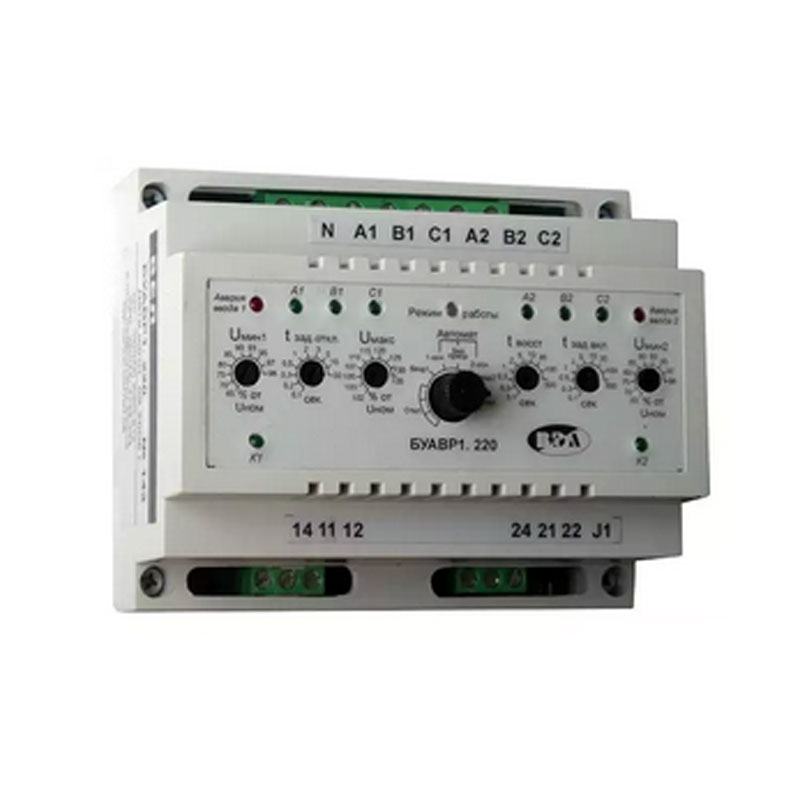

Блок БУАВР.1 является электронным блоком управления автоматической коммутации источников резервного питания. Предложенное устройство служит для управления процессом перехода от базового источника электропитания к резервному и обратно. Такая процедура выполняется когда, в системе питания, основной или резервной, наблюдается:

  • Предельно большое отклонение величины напряжения в фазах;
  • Перекос либо же асимметрия одной или нескольких фаз;
  • Нарушенный порядок чередования фаз;
  • Обрыв фазы.

Предложенная модель блока управления рассчитана для работы с АВР, имеющими два ввода и одну нагрузку.

Функциональное применение БУАВР.1

Блок БУАВР.1 используется в электросетях снабжения электричеством с целью:

  • Автоматического подключения/отключения резервной системы элктропитания;
  • Аварийного подключения резервной системы питания;
  • Контроля состояния вводов электроцепи;
  • Управления функционированием магнитопускателями;
  • Управления работой автоматов-выключателей, укомплектованных моторизированными приводами;
  • Индикации состояний входов и выходов.

Конструкционные отличия и работа прибора

Конструкционно БУАВР1 реализован в корпусном варианте с пластиковым корпусом, на передней панели которого расположены инструменты настройки и управления прибором, а также средства визуализации его работы. Рабочие элементы электроники устройства расположены внутри корпуса на двух печатных платах, которые соединяются между собой с помощью стоек. Фиксирование БУАВР-прибора на вертикальной плоскости осуществляется при помощи стандартной DIN-рейки.

Срабатывание электронного механизма прибора происходит при отклонении от установленных параметров электрических характеристики электрической цепи.

Характеристика

Показатель

Используемая схема подключения цепи, которая контролируется:

3 фазы и нейтраль

Номинальное значение контролируемого фазного напряжения:

220/127/100 В

Предельно допускаемое фазное напряжение:

265 В

Значение частот сети:

48÷62 Гц

Питание устройства:

От одной из фаз контролируемой цепи

Величина потребляемого устройством тока:

< 0,2 А

Защищенность прибора:

по корпусу:

IP 40

по клеммнику:

IP 20

Интервал рабочих температур:

-250С÷550С

Средняя продолжительность эксплуатации:

10 лет

Вес прибора:

500 грамм
