Блок БУАВР.К относится к автоматическим устройствам подключения резервируемого источника питания. Предложенная система рассчитана на управление процессами использования резервных систем питания в том случае, когда в основной системе наблюдается падение/превышение напряжения ниже установленного предела. Происходит обрыв одной из фаз, наблюдается асимметрия или перекос одной из фаз, а также нарушен порядок их чередования.

Модификация блока управления БУАВР.К рассчитана для функционирования в структуре с АВР, имеющей два ввода и одну нагрузку.

Назначение БУАВР.К

Предложенный прибор обеспечивает возможным осуществлять контроль:

  • Падения напряжения ниже установленного порога;
  • Превышение значения напряжения выше гранично допускаемого уровня;
  • Чередования фаз;
  • Пропадания, обрыва фазы;
  • Перекоса, асимметрии фаз.

Дополнительно прибор может осуществлять функции управления работой автоматических выключателей, магнитных пускателей, осуществлять индикацию состояния входов и выходов электрических цепей.

Особенности конструкции, которую имеет блок

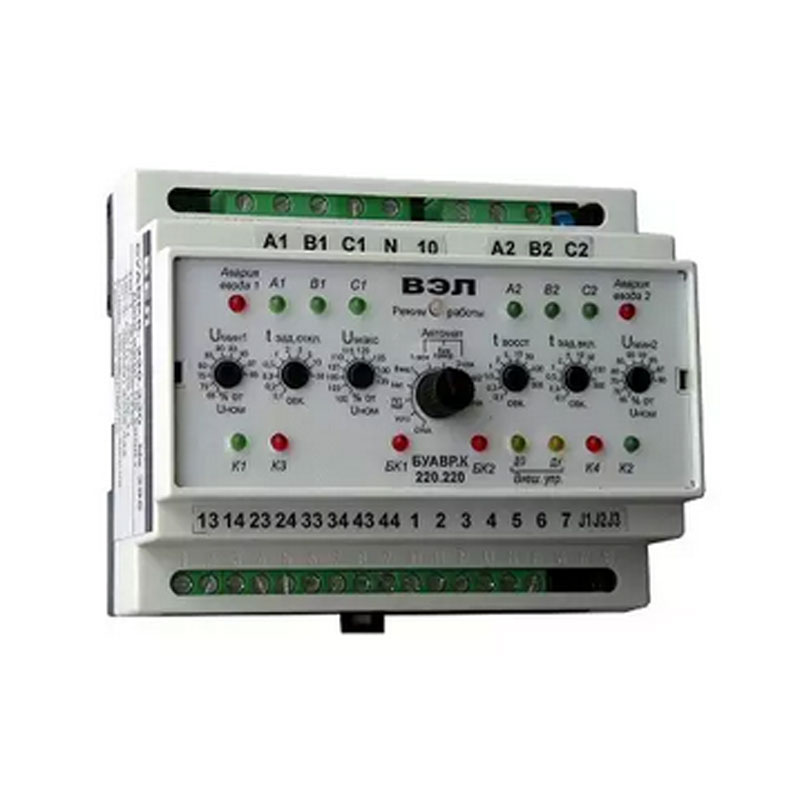

По своей конструкции прибор реализован в виде корпусного блока для настенного монтажа. Крепление устройства выполняется при помощи стандартной DIN-рейки.

Корпус прибора выполнен из прочного пластика. На его передней панели расположены индикаторы работы устройства, и регуляторы управления и настройки. Электронные компоненты расположены на двух печатных платах, которые соединены между собой и зафиксированы внутри корпуса.

Параметр

Показатель

Сзема поключения контролируемых цепей:

Четырехпроходная с общей нейтралью

Значения контролируемых фазных напряжений:

220/127/100/58 В

Величина частот электросети:

от 48 до 62 Гц

Питание прибора:

От контролируемой цепи

Значение потребляемого тока:

не больше 200 А

Степень защиты прибора по:

корпусу:

IP40

клеммнику:

IP20

Значения рабочих температур:

от -250С до 550С

Средний срок эксплуатации:

На протяжении более 10-ти лет

Масса прибора:

495 грамм
