Блок БУАВР.КИ относится к блокам автоматического управления системами подключения резервных источников питания. Предложенные приборы обеспечивают защиту оборудования от перебоев электропитания в тех случаях, когда происходит увеличение или снижение напряжения за величину, которая является оптимальной для питания электрооборудования. Кроме этого блок позволит исключить влияние на работу питающей сети таких факторов, как обрыв одной из фаз, асимметрия и перекос фаз, смена их чередования.

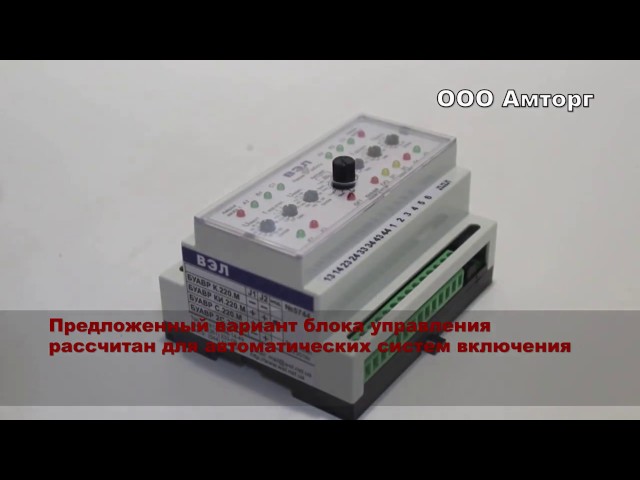

Предложенный вариант блока управления рассчитан для автоматических систем включения резерва, которые имеют два ввода и одну нагрузку и поддерживают индикацию состояния вводов.

Применение блока БУАВР.КИ

Электронный блок для управления устанавливается в структуру системы электропитания с целью:

  • Своевременного подключения или отключения резервной системы питания;
  • Аварийного включения резервного источника питания при выходе из строя основного;
  • Осуществления контроля за состоянием вводов электрических цепей;
  • Управления функционированием магнитными пускателями и автоматическими выключателями;
  • Осуществления индикации о состоянии входа и выхода цепи.

Особенности конструкции

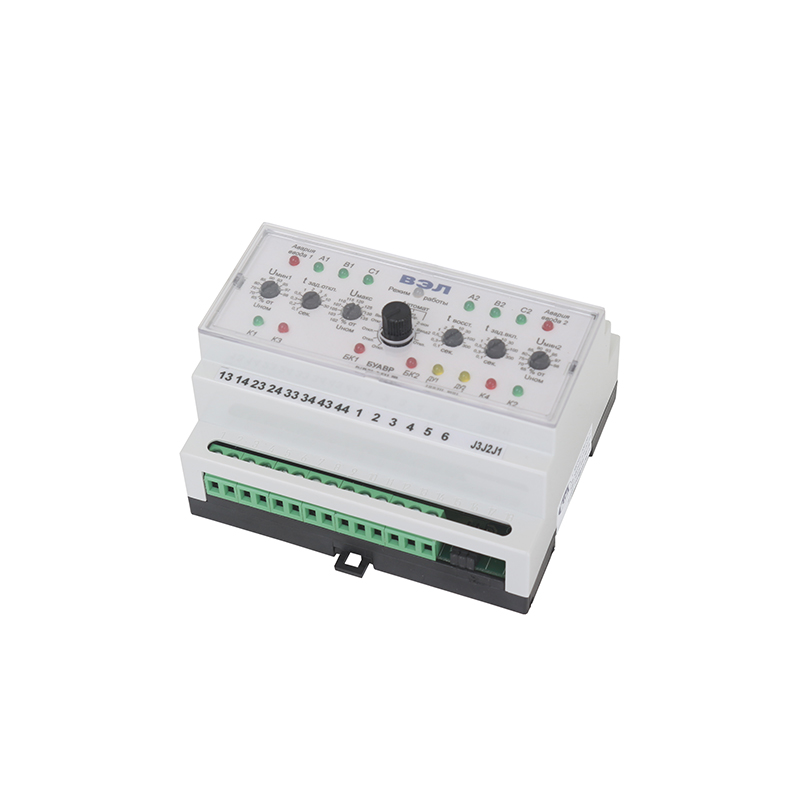

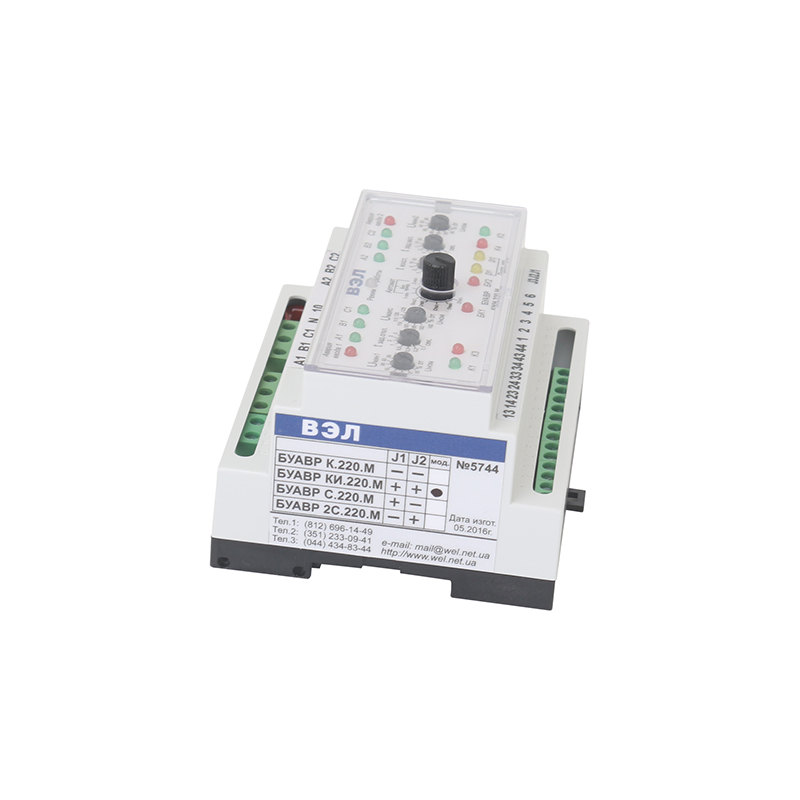

БУАВР.КИ выполнены в пластиковом корпусе, передняя панель которого является информационно-управляющей. Тут расположены индикаторы состояния прибора и регуляторы установок параметров рабочих режимов. Внутри корпуса расположены две печатные платы с впаянными рабочими элементами. Крепление прибора на вертикальную плоскость осуществляется при помощи DIN-рейки.

Характеристика

Данные

Схема подключения контролируемой цепи:

2 ввода 3Ф+N

Величина контролируемого фазного напряжения:

220 В/127 В/100 В/58 В

Интервал частот контролируемой сети:

48÷62 Гц

Система питания устройства:

Работает от фазы контролируемой цепи

Величина потребляемого тока:

не более 0,2 А

Степень защищенность прибора:

по исполнению корпуса:

IP 40

по исполнению клеммника:

IP 20

Рабочие температуры:

Мин:

-250С

Макс:

+550С

Средний срок эксплуатации:

10 лет

Масса БУАВР-прибора:

0,5 кг
