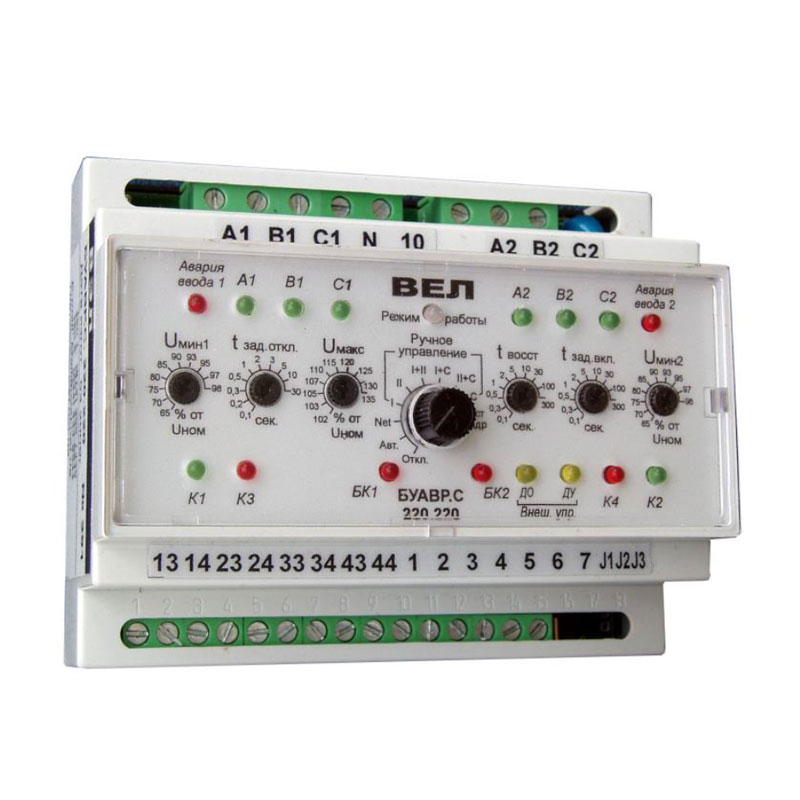

Блок БУАВР С.Т представляет собой прибор, который является автоматическим блоком подключения/отключения зарезервированного источника питания. Предназначается устройство для работы в составе АВР, имеющих два ввода и одну нагрузку с секционным выключателем.

Функциональное предназначение блока БУАВР С.Т.

Система контроля (блок БУАВР С.Т) осуществляет автоматический переход электроснабжения от основной системы к запасной. Это осуществляется тогда, когда величина напряжения в базовой сети станет выше или ниже установленного граничного значения. Также переключение будет осуществлено при перекосе фаз или их асимметрии, при изменении чередования фаз, а также при обрыве одной или нескольких фаз. При устранении неполадок в основной системе автоматический блок произведет обратное переключение на основную систему питания.

Отличительные особенности модели С.Т

Система для автоматического контроля отличается повышенной устойчивостью измерительных входов к перенапряжениям. Конструкционно в устройстве предусмотрено гальваническое разделение питающей цепи и цепи контроля. Эта модификация блоков БУАВР станет оптимальным вариантом для работы в составе АВР на трансформаторных подстанциях.

Кроме своих основных защитных функций, прибор БУАВР С.Т может выполнять и управление магнитными пускателями, автоматическими выключателями, а также поддерживать индикацию состояния входа и выхода.

Параметр

Количественный показатель

Схема коммутации контролируемой цепи:

два ввода, три фазы+нейтраль

Контролируемые фазные напряжения:

220/127/100/58 В

Величина частот тока в цепи:

48÷62 Гц

Система питания блока:

От одной из фаз контролируемой цепи

Предельное значение потребляемого тока:

не больше 0,2 А

Степень защиты прибора (ГОСТ14255):

по конструкции корпуса:

IP40

по конструкции клеммника:

IP00

Диапазон значений рабочих температур:

Мин.:

-400С

Макс.:

+550С

Средний эксплуатационный срок:

не меньше 10-и лет

Вес электронного блока:

не больше 0,5 кг
