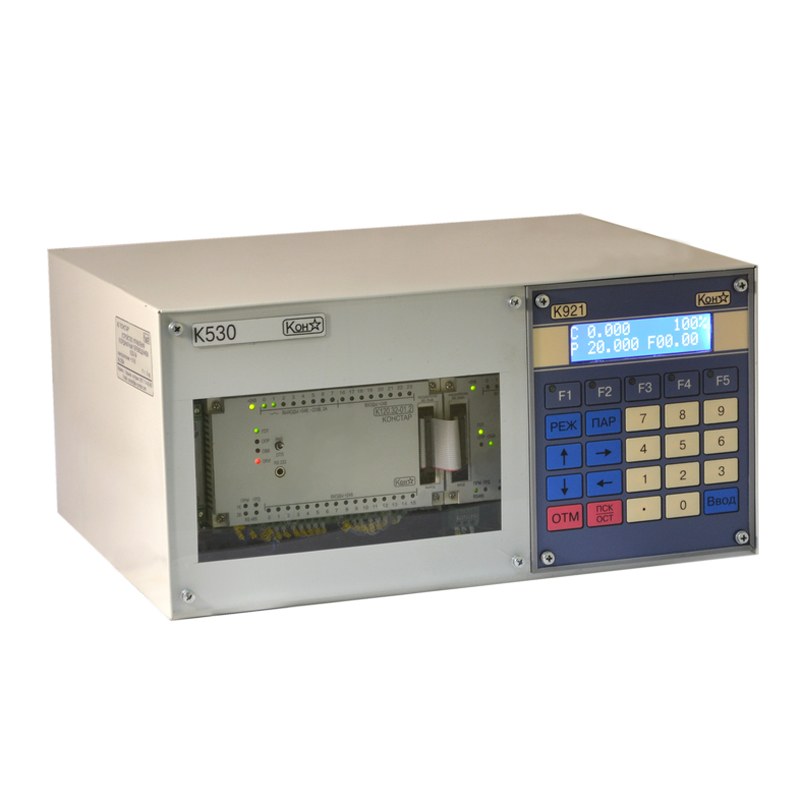

Устройство управления координатным перемещением К530 – современная модификация ХШ9-11, не требующая дополнительной программной или аппаратной адаптации.

Назначение

Устройство предназначено для управления подачей заготовок на шлифовальном станке (в поперечном и продольном направлении), которое включается в комплектацию агрегатов, оснащённых электрическими приводами постоянного тока.

Модели от завода Констар:

  • Устройство К530-01,
  • Устройство К530-02,
  • Устройство К530-03,
  • Устройство К530-04,
  • Устройство К530-05.

Устройство и работа

При разработке более современной модели устройства управления конструкцией был предусмотрен дополнительный разъём, который позволяет контролировать сигналы, поступающие в процессе самодиагностики К530. Также были разработаны Дополнительные разъёмы для подключения дублирующих электротехнических параметров системы. В качестве опционального наполнения установки может быть использована выносная панель, на которой будут отображаться данные об относительных и абсолютных координатах перемещения заготовки.

К530 допускает подключение прибора активного контроля. В автоматическом режиме работы устройство выполняет врезное или продольное шлифование детали. Во время работы установки выполняется несколько основных этапов обработки, включающих в себя подвод круга для шлифования детали, снятие черновых, а затем и чистовых припусков на разной скорости подачи. Затем снимается доводочный припуск, производится выхаживание изготавливаемой конструкции.

Принцип работы оборудования заключается в использовании следящего электропривода, выполнении операций по шлифованию в автоматическом или ручном режиме в соответствии с заданной оператором программой. В процессе обработки детали величины перемещений оператором задаются в виде абсолютных значений системы координат. Датчиком обратной связи в данном случае служит ВЕ 178 фотоимпульсного типа.

Устройство К530 разделено на

Устройство К530-01

Устройство К530-02

Устройство К530-03

Устройство К530-04

Устройство К530-05

Параметры энкодера

тип

BE178A

BE178A5

BE178A

BE178A5

напряжение

5/15 В

5/15 В

5 В

5/15 В

5 В

Класс защиты

IP54

IP30

IP54

IP54

IP54

Питающее напряжение

110/220 В

Частота

50 Гц

Исполнение оборудования

приборное

блочное

приборное

приборное

приборное

Напряжение на входе/выходе

24 В

Ток на выходе

Количество входов/выходов

24/12

Напряжение на выходе управления приводом

±10 В

Число маховиков

1

Число осей управления

1

Тип панели индикации

К924-02

Климатическое исполнение

УХЛ
