Система управления на базе К202Р

No votes yet

Система управления на базе К202Р это такая АСУ ТП, особенностью которой является применение специализированных контроллерных блоков, который состоит из двух частей, работающих в режиме «горячего резервирования».

Назначение

АСУ ТП на базе контроллерного блока К202Р предназначена для применения в тех отраслях промышленности, где необходимо безотказное управление оборудованием, используемым в рамках технологического процесса, и его остановка может привести к аварийным ситуациям. Например, необслуживаемые насосные станции, управление доменной печью в металлургии, химическая промышленность, непрерывные и опасные производства, остановка которых может привести к взрыву, применяется в системах вентиляции шахт, на транспорте.

Устройство и работа

Контроллерный блок К202Р состоит из двух частей «А» и «Б», которые работают одновременно и каждая его часть может быть «ведущей» и «резервной». В реальном времени по межпроцессорным каналам связи с применением оптоволоконной линии между ними осуществляется передача данных, организованная с помощью специализированных и высокоэффективных протоколов.

Загрузка рабочей программы осуществляется как поочерёдно, так и одновременно в оба процессорных модуля. В системе может производиться частичное или комбинированное резервирование, при котором подлежат дублированию ещё и устройства ввода/вывода.

«Сердцем» системы К202Р являются процессорные модули – СР52.15, СР52.16, СР59.16. К202Р. К202Р может включать в себя до 4 блоков расширения с 4, 8, 11, 16 модулями. Степень защиты от внешнего воздействия контроллерной системы в целом IP30.

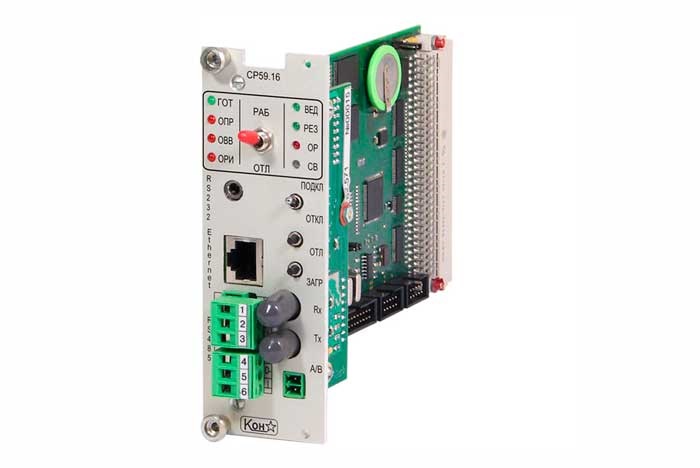

Процессорный модуль СР59.16 работает:

Тип применяемого микропроцессора

MCIMX357CVM5B

Частота

532 МГц

Среднее время, потраченное на выполнение 1000 смешанных инструкций

0,142 мс

Время переключения на резерв

от 3 мс

Совместная работа с модулями

СР52.15-02, СР52.16-02

Диапазон рабочих температур

+5÷+60 ˚С (специсполнение -40÷+60 ˚С)

Система для программирования

К748 v2

Каналы связи

сервисный

RS232/Ethernet

коммуникационный

RS485

расширения

RS485

межпроцессорная

RS485 оптоволокно

Системные часы реального времени

есть

Под заказ поставляются модели:

Процессорный модуль СР59.16,

Процессорный модуль СР52.15-02,

Процессорный модуль СР52.16-02.
