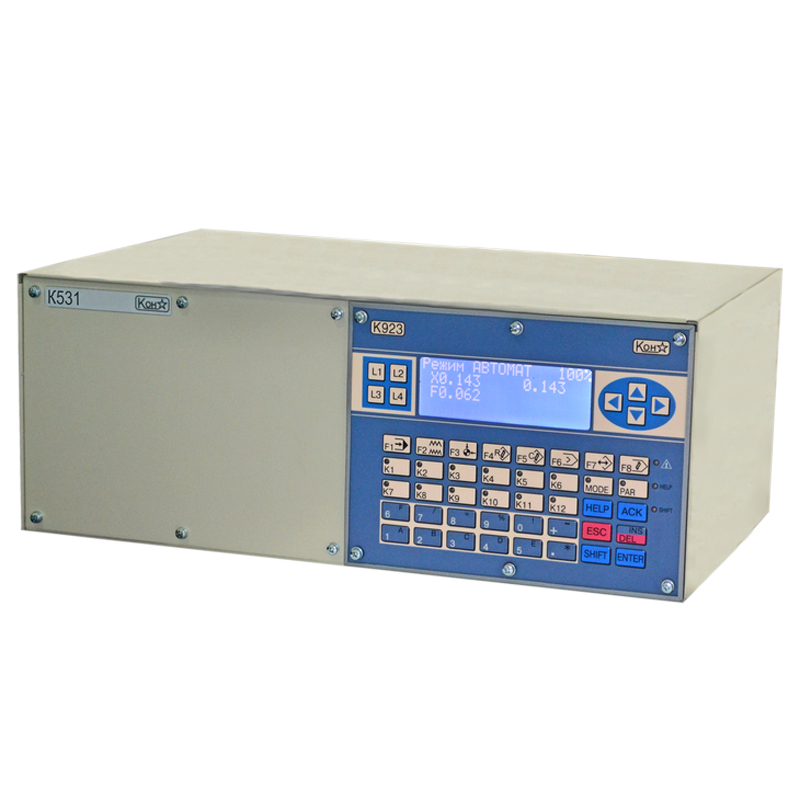

Устройство К531

No votes yet

Устройство числового программного управления К531, работающее по позиционному принципу, при котором перемещение рабочего органа будет выполняться в соответствии с заданными оператором точками (траектория передвижения при этом не задаётся). К531 – новейшая модификация оборудования, которая является современной заменой комплекту 1П11 с блоком управления.

Назначение

Устройство управления К531 предназначены в основном для комплектации шлифовальных, расточных и сверлильных станках в процессе обработки корпусных или плоских элементов конструкции, в которых предполагается устройство большого количества отверстий.

Конструкция

Для замены устаревшего блока 1П11 на К531 достаточно перекоммуникации соединительных кабелей. Дополнительная программная или аппаратная адаптация установке не требуется. Устройство поставляется в двух исполнениях, которые отличаются между собой тем, что в комплект К531-02 включён в комплектацию блок управления шаговым двигателем, который также прошёл модернизацию (в итоге ШДК127 становится заменой устаревшему ШД).

Для отображения и ввода данных используется клавиатура, позволяющая программировать процесс обработки детали. Информация будет представлена как в цифровом, так и в текстовом виде. Оператор получает информацию о текущих координатах, текущем этапе обработки,всех сообщениях, которыми обмениваются в ходе процесса автоматика станка и К531.

Основными режимами работы устройства может быть ручное, автоматическое или пошаговое управление. При этом оператор имеет возможность задавать:

  • скорость периодической подачи,
  • скорость непрерывной подачи,
  • подачу и величину правки,
  • количество проходов,
  • число циклов,
  • величины подналадки,
  • припуски.

Кроме того, К531 обеспечивает плавное торможение/разгон привода станка, постоянный контроль всех рабочих параметров для исключения возможности возникновения аварийной ситуации.

Устройство числового программного управления К531 в своих моделях работают так:

Констар присвоил названия

Устройство К531-01

Устройство К531-02

Питающее напряжение

110/220 В

Максимальная потребляемая мощность

20 Вт

150 Вт

Сетевая частота

50 Гц

Параметры дискретных выходов

ток

2 А

напряжение

24 В

Количество дискретных выходов

24

Напряжение на дискретном входе

24 В

Количество дискретных входов

40

Количество приборных блоков

1

Блок управления К127 (для шагового двигателя)

1

Количество управляемых моторов ШД5-Д1МУЗ

1

Устройство управления К531-01,

Устройство управления К531-02.
