Комплект оборудования «Гроза» - специализированный комплекс электротехнических устройств для использования на железнодорожном транспорте. Устройство построено на базе современных микропроцессорных технологий, имеет блок визуализации рабочих параметров, снабжено цифровым интерфейсом обмена данными между компонентами комплекса. Датчики, включенные в состав устройства, отличаются высокой чувствительностью, низкой погрешностью определения рабочих параметров эл.сети, повышенным эксплуатационным ресурсом и стойкостью к перегрузкам.

Назначение

Комплекс оборудования «Гроза» предназначен для комплектования систем управления э.сетями электровозов в рамках проведения работ по их модернизации. Комплекс обеспечивает гальваническую развязку высоковольтного оборудования электровозов с одновременным выводом всей информации о состоянии эл.сети на дисплей блока визуализации.

Устройство и работа

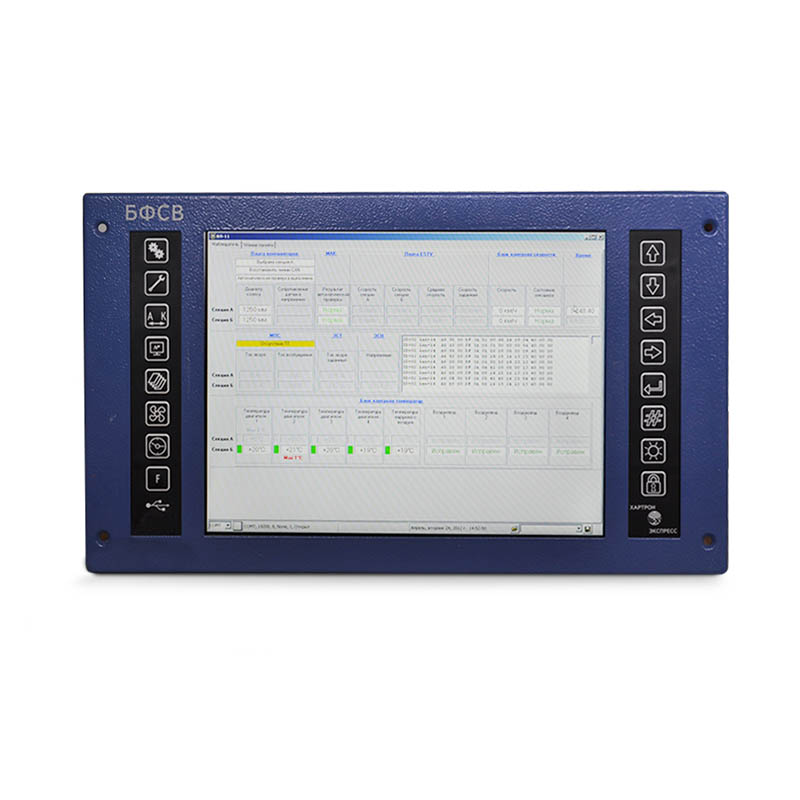

В состав комплекса входит четыре основных устройства: блок кодировки данных (БКД), датчики напряжения и тока, а также блок визуализации. БКД осуществляет функции кодировки аналоговых сигналов датчиков в цифровые команды, а также подачу стабилизированного напряжения питания к датчикам и блоку визуализации. Блок визуализации выполнен в формате компактного устройства, монтируемого в кабине машиниста. На лицевой панели имеется дисплей для отображения графической информации, по обоим краям от которого расположены кнопки настройки и управления комплексом. Блок визуализации снабжен разъемом USB для подключения ноутбука.

Обозначение

Комплект оборудования «Гроза»

Общий класс изделия

Комплекс электротехнических устройств для обеспечения гальванической развязки высоковольтного оборудования

Климатическое исполнение

У.1

Механическое исполнение

М25

Тип блока кодировки данных

Цифровой

Номинальный входной ток, эффективное значение, А

1000,0

Номинальное входное напряжение, эффективное значение, кВ

3,0

Диапазон преобразования входного тока

От -1500 до +1500

Точность преобразования значения величины входного тока при IH, сс, %

±0,5

Тоочность преобразования значения величины входного напряжения при VH, ТА=25 °С, %

±1,2

Параметры тока проверки электрической прочности изоляции датчика тока

6,0 кВ, 50 Гц, 1 мин.

Параметры тока проверки электрической прочности изоляции датчика напряжения

9,0 кВ, 50 Гц, 1 мин.

Предполагаемый срок работы

28 лет
