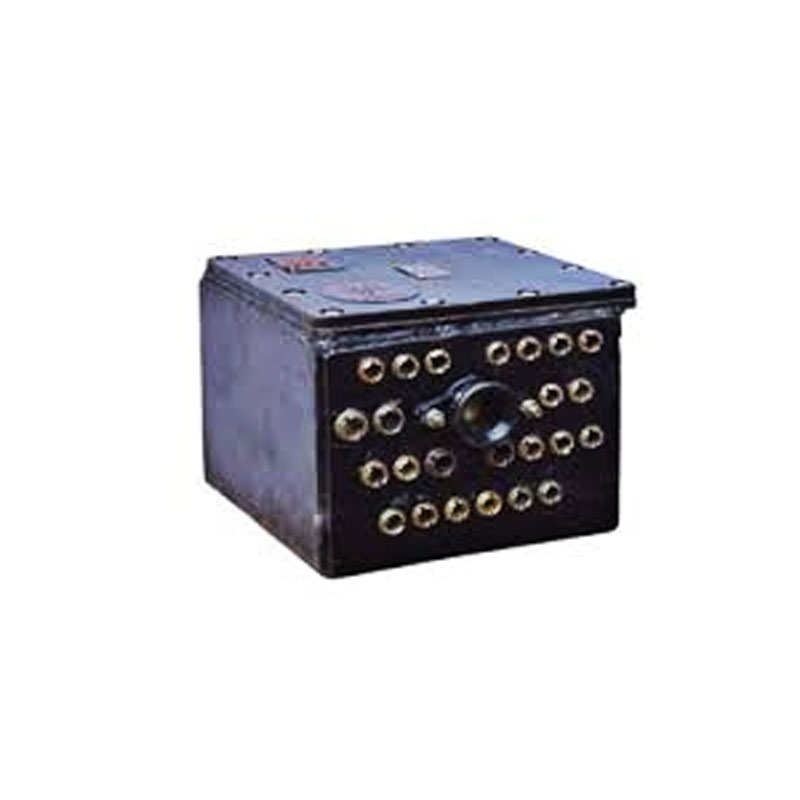

Блок соединительный взрывобезопасный БСВ-1 представляет собой специальное устройство, с помощью которого происходит связь электротехнической установки и цепочки приборов, осуществляющих управление тяговых электровозов. Также с помощью него связывают несколько секций аккумуляторных батарей. Блок изготовлен по всем нормам и стандартам, также подвергается обязательной проверке. Внешняя часть его выполнена из материала, который достаточно легкий и прочный, благодаря данным свойствам прибор можно беспрепятственно использовать в местах повышенной аварийности и опасности. Корпус является взрывобезопасным.

Назначение блока БСВ-1

Блок серии БСВ можно применять в шахтном оборудовании, благодаря которому увеличивается срок его службы. Особенно распространено использования в таких шахтах, в которых наблюдается опасность по газу и пыли. Также его используют в силовой цепочке двух электровозов для ее коммутации.

Устройство и работа

В комплектацию данного устройства входит технический паспорт, прибор, эксплуатационные рекомендации по применению, поэтому не составит труда разобраться в его работе, причем, всегда представлена схема устройства.

Работает в условиях тропического и умеренного климате, где не происходит его отопление, в помещении отсутствует вентиляция, а присутствует вода и конденсат.

В комплектации самого блока находится 4 контакта управления и 26 силовых. Имеет небольшие размеры, поэтому достаточно удобный в применении и эксплуатации.

Масса соединительного взрывобезопасного блока достаточно высока, равна 84 кг.

Блок изготовляют с помощью рудничной взрывозащиты РВ3В. Проходит все необходимые испытания.

Сам блок имеет 8 отверстий в резиновых кольцах, и 8 отверстий в пробках.

Напряжение в силовых цепях, которое передается на клеммы, равняется 300 Вольт, напряжение в цепях управления, которое приходится на клеммы так же равно 300 Вольт, а они работают на постоянном токе.

Перед началом использования необходимо убедиться в исправности данного оборудования, чтобы избежать в дальнейшем возникновения разнообразных проблем.

Блок БСВ-1 имеет следующие характеристики:

Рабочим током является

Постоянный ток

Рабочий процесс

Продолжительного типа

Связывающие клеммы настроены на напряжение,

Силовая цепочка

250 Вольт

Цепочка управления

24 Вольта

Номинальное электричество, А

Силовая цепочка

150 Ампер

Цепочка управления

10 Ампер

Общий вес в килограммах

80 кг

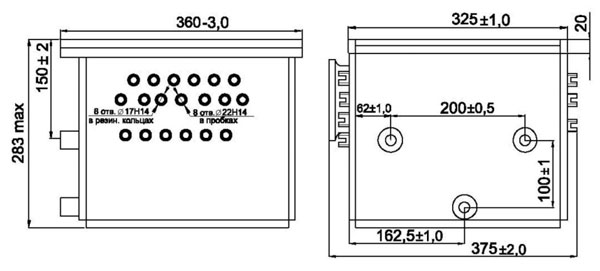

Схема размеров БСВ-1

Габариты блока
