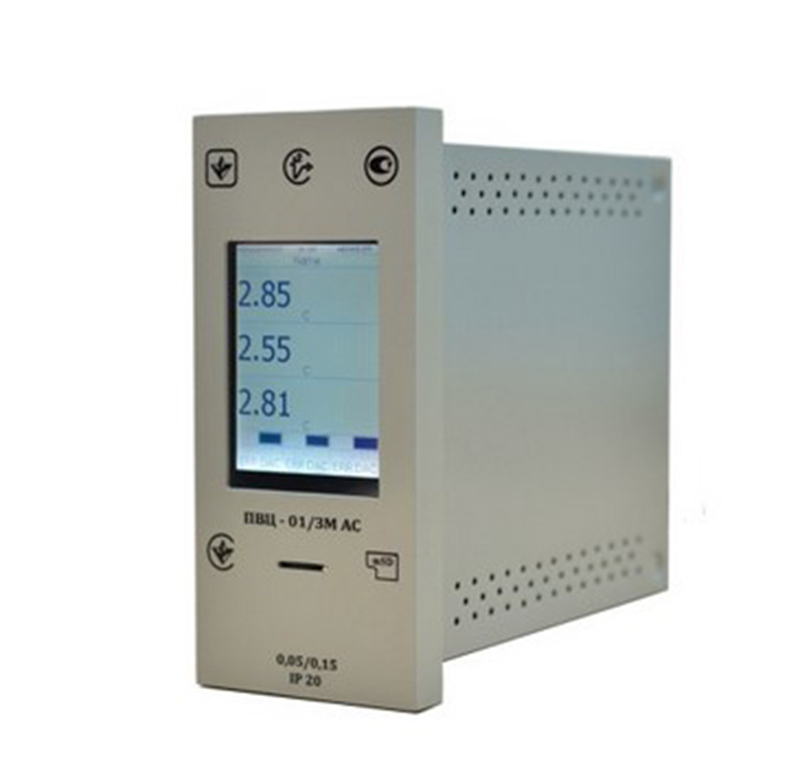

Прибор измерительный цифровой ПВЦ-01/3М АС

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Прибор измерительный цифровой ПВЦ-01/3М АС предназначены для эксплуатации в автоматизированных системах управления технологическими процессами (АСУ ТП) атомных электростанций (АЭС). Приборы относятся к классу безопасности 2НК согласно НП 306.2.141. Степень защиты устройств ІР20 по ГОСТ 14254. Класс точности устройств ± 0,05 / 0,15%.

Преобразование измерительной информации (электрических сигналов сопротивления термопреобразователей сопротивления, напряжения преобразователей термоэлектрических, унифицированных сигналов напряжения и постоянного тока) в показы в виде числовых значений и в один из унифицированных токовых сигналов 0-20мА, или 4-20мА, или 0-5 мА.

Функицональные возможности

Приборы ПВЦ-01 / 3М АС имеют встроенные функции:

Преобразование входного сигнала различными математическими функциями;
Компенсацию «Холодных спаев» преобразователей термоэлектрических;
Сравнивания результатов преобразования различных измерительных каналов с заданной НСХ;
Масштабирование шкалы параметра, измеряемого, выбор разрядности измерения;
Кусочно-линейной интерполяции входного сигнала;
Сравнивания результатов преобразования с уставками (минимум и максимум, подход снизу или сверху) и сигнализацию об отклонении;
Программного калибрования по внешнему образцовому источнику;
Конфигурирование логики работы уставок;
Передача данных по протоколу MODBUS;
Архивирования измерительных параметров на microSD.

Характеристики

Технические характеристики

Электропитание приборов должно осуществляться от сети переменного тока напряжением 220 (отклонение от -34 до +22) В, частотой 50 Гц ± 2 Гц, частотой 50 Гц ± 3 Гц в течение 10 секунд.
Потребляемая мощность не более 8В * А.
Масса приборов не более 1,6 кг.
Габаритные размеры не более 80 мм х 170 мм х 220 мм.
Средний срок службы приборов не менее 12 лет.
Средний срок сохранности приборов без переконсервации не менее 12 лет.
Среднее время восстановления работоспособного состояния устройств не более 8 ч.

Модификации	Режимы работы и их обозначения	Тип термопреобразователя и условное обозначение номинальной статической характеристики	Диапазон входных сигналов	Диапазоны измерения температуры, °С	Диапазоны унифицированных выходных сигналов, мА
*ПВЦ-01/5БР АС	ХА(К) (1)	ТХА ХА(К)	от минус 3,554 до плюс 52,410 мВ	от минус 100 до плюс 1300	от 0 до 5 или от 4 до 20 или от 0 до 20
	ХК(L) (2)	ТХК ХК(L)	от минус 5,641 до плюс 66,442 мВ	от минус 100 до плюс 800	от 0 до 5 или от 4 до 20 или от 0 до 20
	НН(N) (3)	ТНН НН(N)	от минус 2,407 до плюс 47,513 мВ	от минус 100 до плюс 1300	от 0 до 5 или от 4 до 20 или от 0 до 20
	ПП(R) (4)	ТПП 13 (R)	от 0,000 до 18,849 мВ	от 0 до плюс 1600	от 0 до 5 или от 4 до 20 или от 0 до 20
	ПП (S) (5)	ТПП 10 (S)	от 0,000 до 6,777 мВ	от 0 до плюс 1600	от 0 до 5 или от 4 до 20 или от 0 до 20
	Pt50 (6)	ТСП Pt50	от 30,18 до 156,855 Ом	от минус 100 до плюс 600	от 0 до 5 или от 4 до 20 или от 0 до 20
	Pt100 (7)	ТСП Pt100	от 60,26 до 313,71 Ом	от минус 100 до плюс 600	от 0 до 5 или от 4 до 20
	Pt'50 (8)	ТСП Pt'50	от 29,82 до 158,585Ом	от минус 100 до плюс 600	от 0 до 5 или от 4 до 20 или от 0 до 20
	Pt' 100 (9)	ТСП Pt'100	от 59,64 до 317,17Ом	от минус 100 до плюс 600	от 0 до 5 или от 4 до 20 или от 0 до 20
	Pt 46 (10)	ТСП Pt 46	от 46,00 до 114,72Ом	от 0 до 400	от 0 до 5 или от 4 до 20 или от 0 до 20
	Cu' 50 (11)	ТСМ Cu 50	от 28,265 до 92,775Ом	от минус 100 до плюс 200	от 0 до 5 или от 4 до 20 или от 0 до 20
	Cu' 100 (12)	ТСМ Cu 100	от 56,53 до 185,55 Ом	от минус 100 до плюс 200	от 0 до 5 или от 4 до 20 или от 0 до 20
	Cu 53 (13)	TСM Cu 53	от 41,71 до 93,640 Ом	от минус 100 до плюс 200	от 0 до 5 или от 4 до 20 или от 0 до 20
	5мА (14)	-	от 0 до 5мА	-	от 0 до 5 или от 4 до 20 или от 0 до 20
	4-20мА (15)	-	от 4 до 20 мА	-
	20мА (16)	-	от 0 до 20 мА	-
	±5мА (17)	-	от минус 5 до плюс 5мА	-
	10 мВ (18)	-	от 0 до 10 мВ	-
*ПВЦ-01/5БР АС	50 мВ (19)	-	от 0 до 50 мВ	-	от 0 до 5 или от 4 до 20 или от 0 до 20
	100 мВ (20)	-	от 0 до 100 мВ	-
	250 мВ (21)	-	от 0 до 250 мВ	-
	1 В (22)	-	от 0 до 1 В	-
	±10 мВ (23)	-	от минус 10 до плюс 10 мВ	-
	±50 мВ (24)	-	от минус 50 до плюс 50 мВ	-
	±100 мВ (25)	-	от минус 100 до плюс 100 мВ	-
	±1 В (26)	-	от минус 1 до плюс 1 В	-
