Это устройство автоматического управления тремя насосами К540 водоотливной установки, которые применяются для откачки воды.

Назначение

Устройство К540 предназначено для управления водяными насосами. Применяется для откачки грунтовых вод, например, в метрополитене или на объектах, страдающих из-за сезонных или постоянных подтоплений. Оно может найти своё применение на шахтах для удаления воды. К540 легко перенастраивается под конкретные условия использования, учитывая особенности применяемого насосного оборудования.

Конструкция

Устройство управления К540 собран на базе программируемого контроллера серии К110 и состоит:

  • из устройства ввода и индикации К927, которое имеет сенсорный резистивный экран с разрешением 800×600 точек и клавиатуру на 33 мембранных кнопки;
  • программируемого контроллера К110-11, который является базовым устройством для построения всей системы и может иметь до 256 входов/выходов;
  • блока расширения аналоговых и дискретных сигналов К114-01,
  • модулей реле К431/К432.

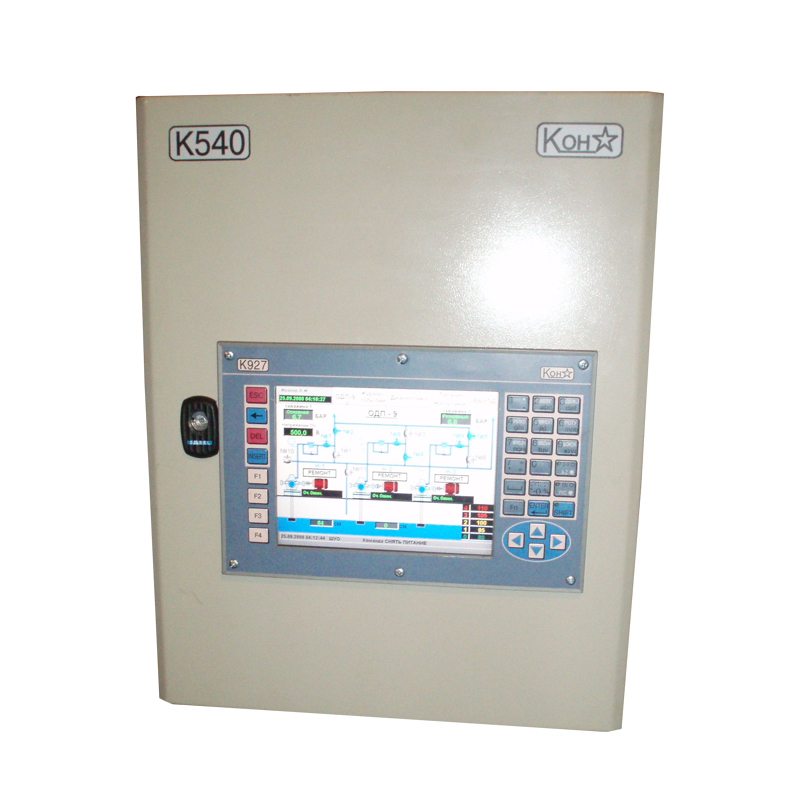

Устройство собрано в металлическом электрощите, в дверь которого врезан блок управления и индикации К927, внутри размещаются все остальные комплектующие.

Программирование логического контроллера производят на языке РКС или ST с помощью системы автоматизированного программирования К748. Использование этих языков не требует привлечения специалистов высокого уровня, так как они отличаются своей простой и наглядностью.

Программирование устройства индикации и управления К927 производится по сервисному каналу связи с помощью инструментального компьютера. К540 может производить:

  • управление тремя насосами;
  • изменение режима работы при возникновении аварийных ситуаций;
  • обработку сигналов с датчиков;
  • перезапуск остановившихся насосов из-за изменения давления в трубопроводе;
  • регистрацию аварийных ситуаций и отображение их на TFT панели К927;
  • отключение оборудования при возникновении аварийной ситуации;
  • настройку системы с учётом параметров датчиков (калибровать их, а затем учитывать эти параметры);
  • контроль времени работы насосов с отображением на табло;
  • вывод на экран мнемосхемы объекта управления с отображением параметров в местах установки датчиков, положения вентилей, уровня жидкости;
  • запись и хранение журнала событий.

Устройство управления насосами К540 сотрудничает с другим оборудованием на параметрах:

Диапазон входного напряжения питания

19,2÷36 В

Номинальное напряжение питания

24 В

Потребляемый ток при напряжении 24 В

1,2 А

Канал связи

RS485

Степень защиты корпуса от внешних воздействий

IP54

Размер устройства

400×500×200 мм

Срок службы

10 лет

Средство программирования

К748
