Устройство ИЗОДРОМ

Устройство ИЗОДРОМ – это пропорционально-интегральное устройство регулирования, применяющееся в тепловой энергетике. Производится в 2-х вариантах и призвано заменить собой электронные регуляторы типа Р25(27) и РС27. Благодаря применению уникальных схемных решений, есть возможность подключить к нему исполнительные механизмы с приводом на базе однофазных электрических двигателей мощностью до 0.35 КВт без дополнительного усиления.

Назначение

Применяется ИЗОДРОМ-1 и ИЗОДРОМ-2 в схемах, задачей которых является автоматическая регулировка и управление процессами теплотехники в котлах небольшой мощности. Наше устройство обеспечивает выполнение следующих задач:

  1. Резюмирование сигналов, которые приходят от измеряющих преобразователей с исходящими электрическими естественными неунифицированными сигналами, запись данных о полученном значении, создание и увеличение мощности сигнала разбаланса.
  2. Сглаживание сигналов разбаланса.
  3. Ограничение минимума и максимума исходящего управляющего сигнала.
  4. Возможность ручного управления исполняющим механизмом.
  5. Создание:
    • электроимпульсов для управления исполняющими механизмами, у которых на выходе скорость постоянна;
    • неизменной скорости, которая пропорциональна и интегральна закону координирования вместе с исполняющим механизмом;
    • создается неизменная скорость с законом, который включает пропорциональность, интегральность, дифференциальность координирования совместно с дифференциатором, а так же исполняющим механизмом;
    • трехпозиционного и двухпозиционного законов координирования.
  6. Работа с индикацией:
    • положения исполняющего механизма с помощью двухфазного цифрового индикатора;
    • выходов управления светодиодными индикаторами;
    • величины сигнала разбаланса с помощью четырехразрядного цифрового индикатора.

Устройство и работа

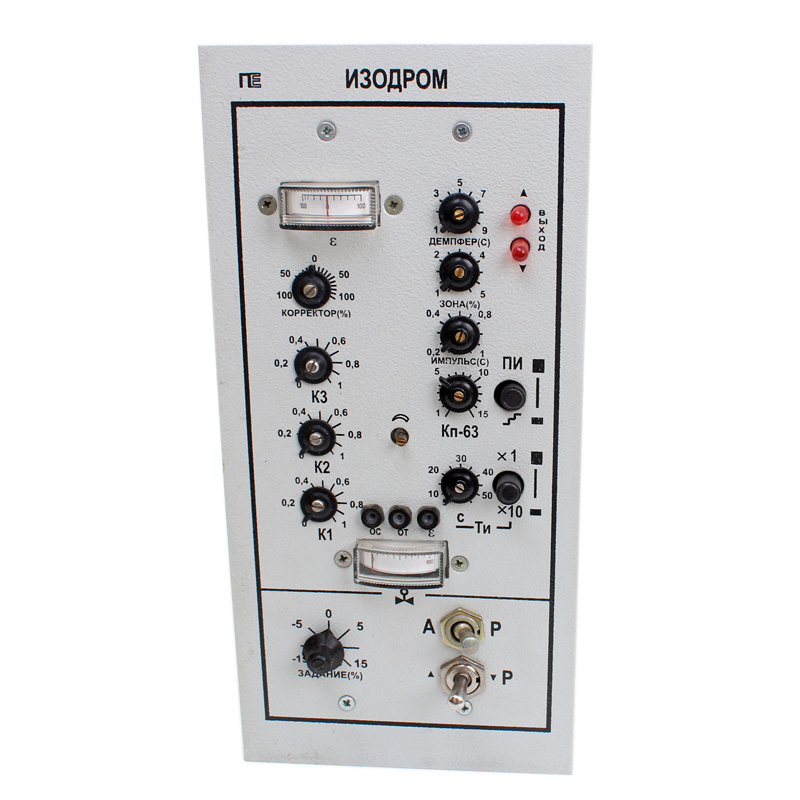

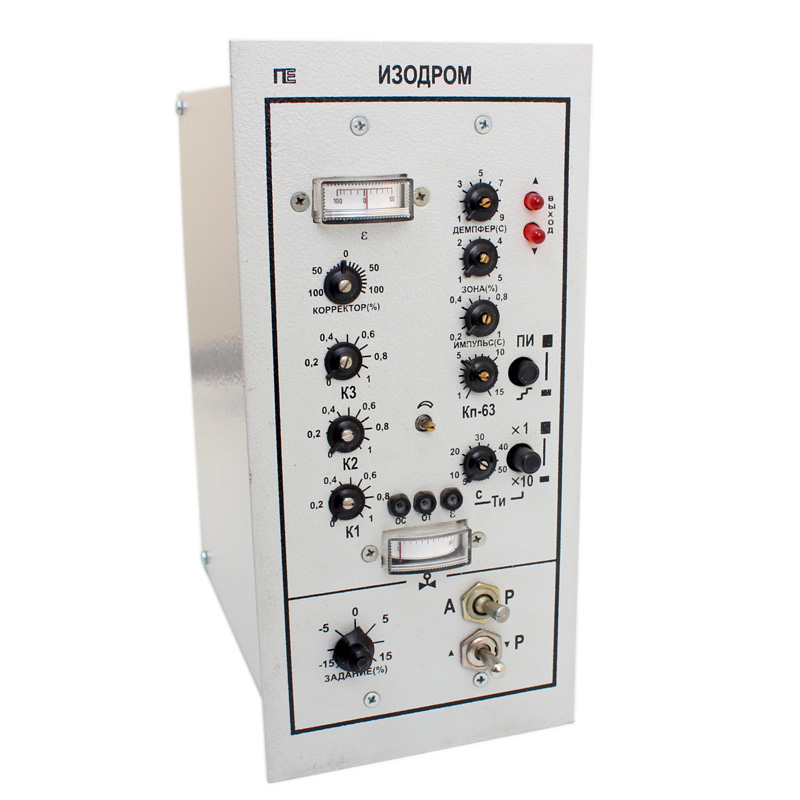

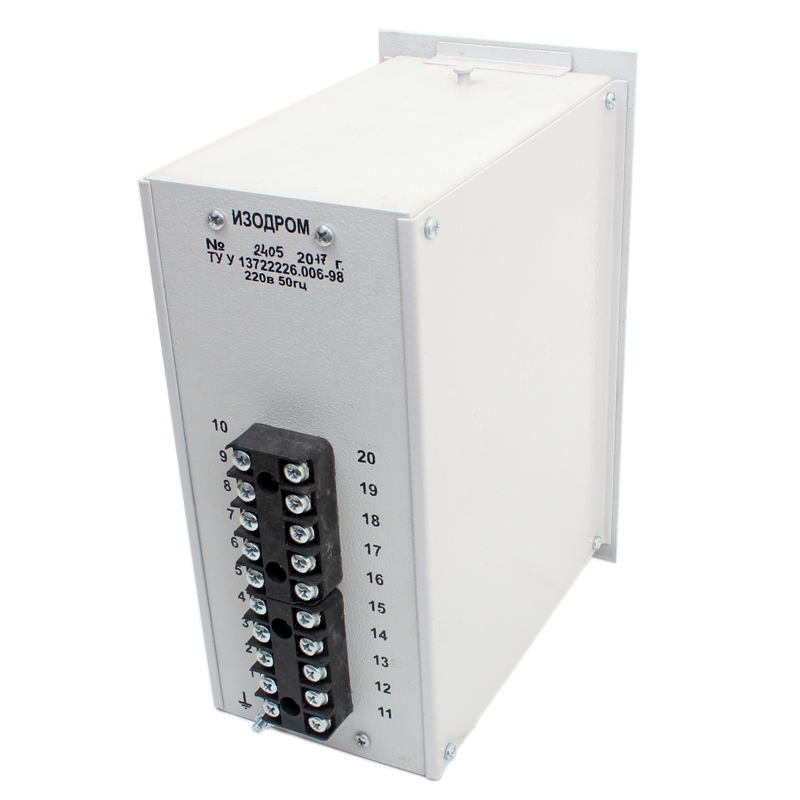

Прибор имеет форму прямоугольной металлической коробки, которая максимально удобна для установления в щитках. Питание и другие контакты подключаются сзади при помощи колодки контактного типа. Все индикаторы, органы управления, контроля и настройки расположены на передней части. Есть возможность подключения от одной штуки до трех штук дифференциально-трансформаторных по работе датчиков и 1-го индикатора положения исполняющего механизма.

  • Импульсы владеют средним значением напряжения пульсирующего в работе тока в размере 24 Вольта.
  • Видоизменяется состояние бесконтактного ключа, который совершает коммутационные действия с током, который вкладывается в показетели до 1,5 Ампер. При этом сеть питания должна иметь напряжение не выше 245 Вольт.
  • Если ток постоянный, то импульс напряжения равен примерно 10 Вольт.
  • Размеры 12 х 24 х 28,5 сантиметров.
  • Вес нашего устройства в пределах 3,5 килограмм.
  • Устройство ИЗОДРОМ-1 работает с 1, 2 или 3 преобразователями. Обычно это дифференциально-трансформаторные устройства.
  • Устройство ИЗОДРОМ-2 работает с 1 или 2 термическими преобразователями, которые работают по направлению сопротивления и имеют основные градуировки 50 и 100  наконечниками М или П.
