Устройство iNavigator

Устройство контроля и отображения угла наклона iNavigator - специализированный пульт управления для контроля показаний датчиков угла наклона серии iSensor. Отличается компактными габаритами, малым весом, современной микропроцессорной начинкой, эргономичным дизайном и интуитивной системой управления. Снабжен двумя 1-рядными дисплеями для одновременного отображения угла наклона в двух плоскостях. Дополнен портом USB для подключения к ПК.

Назначение

Пульт управления iNavigator подготовлен для использования в комплекте с датчиками угла наклона типа iSensor всех модификаций. Пульт обеспечивает отображение показаний датчиков, их сохранение в собственной памяти, а также передачу на ПК для архивирования. Кроме того, устройство снабжено двумя исполнительными реле, обеспечивающими автоматическое включение/отключение различного оборудования при выходе показателей крена контролируемого объекта за заданные в настройках пределы.

Устройство и работа

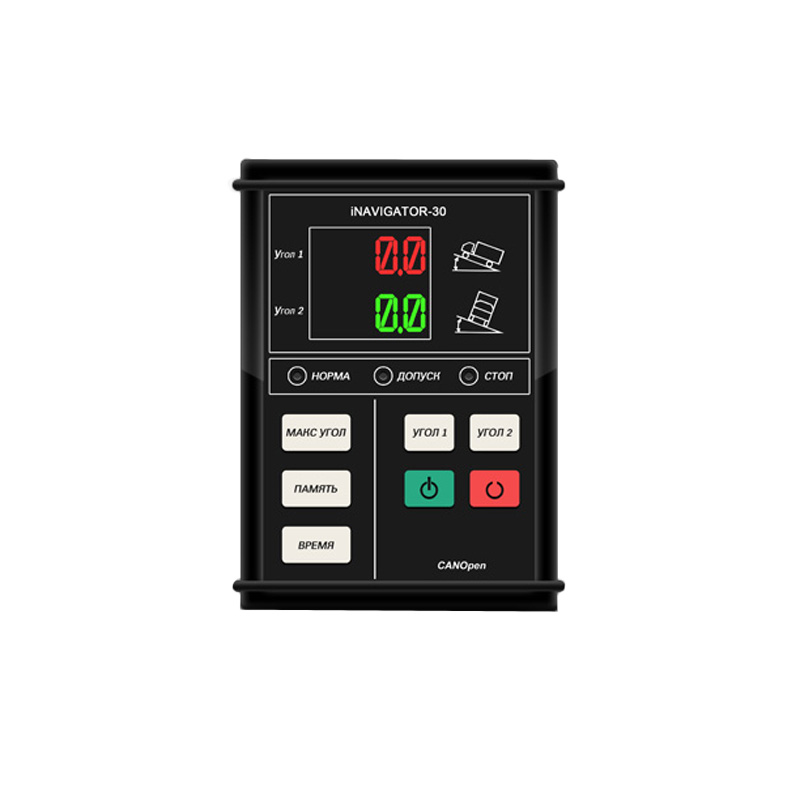

Конструктивно прибор iNavigator исполнен в формате компактного прямоугольного устройства, имеющего сглаженные торцевые поверхности. В верхней части лицевой панели располагаются два дисплея, отображающих текущие значения угла наклона в двух плоскостях. Под ними расположены три светодиодных индикатора, сигнализирующих о соответствии углов наклона заданным пределам. В нижней части лицевой панели размещены клавиши включения/выключения питания, а также кнопки настройки устройства. Разъемы для подключения ПК и датчиков располагаются на нижнем торце прибора. Настройка рабочих параметров устройства осуществляется посредством специализированного ПО, загружаемого на ПК (ноутбук).

Наименование продукта

iNavigator

Параметры сети питания устройства

12,0 - 36,0 В

Мощность, потребляемая устройством, максимум, Вт

1,0

Степень защиты корпуса устройства

IP64

Количество дисплеев индикации

2

Разрядность дисплеев (кол-во отображаемых цифр)

4

Объем интегрированной памяти, Мб

16,0

Параметры выходных реле

2 канала, 1 А, 24 В

Прогнозируемое количество срабатываний реле

106

Тип контактов реле (настраивается)

Нормально открытые/нормально закрытые

Диапазон настройки периодичности опроса датчиков, сек

От 0,02 до 5,1

Наличие функции самодиагностики

Есть

Наличие звуковой сигнализации

Есть

Интерфейсы связи:

 - с ПК

 - с датчиками



USB

CAN/RS-485

Размеры корпуса

12 см х 82 мм

Вес всего изделия

300 грамм
