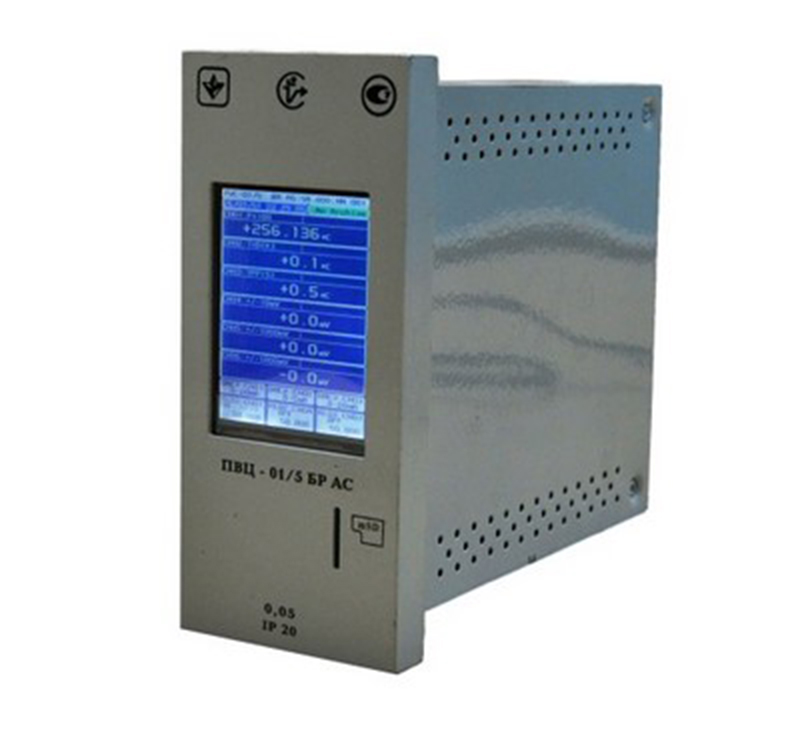

Прибор измерительный цифровой ПВЦ-01/5 БР АС

Average: 7 (1 vote)

Прибор измерительный цифровой ПВЦ-01/5 БР АС предназначены для эксплуатации в автоматизированных системах управления технологическими процессами (АСУ ТП) атомных электростанций (АЭС). Приборы относятся к классу безопасности 2НК согласно НП 306.2.141. Степень защиты устройств ІР20 по ГОСТ 14254. Класс точности устройств ± 0,05%.

Функциональные возможности

Приборы ПВЦ-01/5БР АС имеют встроенные функции:

  • преобразование входного сигнала различными математическими функциями;
  • компенсацию «Холодных спаев» преобразователей термоэлектрических;
  • сравнения результатов преобразования различных измерительных каналов с заданной НСХ;
  • масштабирования шкалы параметра, который измеряется;
  • выбора разрядности измерения;
  • выбора единиц измерения;
  • кусочно-линейной интерполяции входного сигнала сравнения результатов преобразования с уставками (минимум и максимум, подход снизу или сверху) и сигнализацию об отклонении;
  • программного калибрования по внешнему образцовому источнику;
  • конфигурирования логики работы блока уставок;
  • архивирования измерительных параметров на microSD.



Технические характеристики

  • Приборы ПВЦ-01/5БР АС имеют три гальванически разделены выходные унифицированные токовые сигналы, диапазоны которых могут устанавливаться от 0 до 5 мА, или от 4 до 20 мА, или от 0 до 20 мА.
  • Электропитание устройств осуществляется от сети переменного тока напряжением 220 В (отклонение от -34 до +22) В, частотой 50 Гц ± 2 Гц, частотой 50 Гц ± 3 Гц в течение 10 сек.
  • Потребляемая мощность приборов не более 6 В • А.
  • Масса приборов не более 1,6 кг.
  • Габаритные размеры приборов не более 80 мм х 170 мм х 220 мм.
  • Входные и выходные цепи приборов не имеют гальванической связи с цепями питания и между собой.
  • Средняя наработка до отказа не менее 133000 ч, что соответствует вероятности безотказной работы 0,94 за 8000 ч.
  • Средний срок службы приборов не менее 12 лет.
  • Средний срок сохранности приборов без переконсервации не менее 12 лет.
  • Среднее время восстановления работоспособного состояния устройств не более 8 ч.
Технические данные

Модификации

Режимы
работы и
их обозначения

Тип термопреобразователя и условное обозначение номинальной статической характеристики

Диапазон
входных сигналов

Диапазоны измерения температуры,
°С

Диапазоны унифицированных выходных сигналов, мА

*ПВЦ-01/5БР АС

ХА(К)
(1)

ТХА
ХА(К)

от минус
3,554 до
плюс
52,410 мВ

от минус 100 до плюс 1300

от 0 до 5 или
от 4 до 20
или
от 0 до 20

ХК(L)
(2)

ТХК
ХК(L)

от минус
5,641 до
плюс
66,442 мВ

от минус 100 до плюс 800

от 0 до 5 или
от 4 до 20
или
от 0 до 20

НН(N)
(3)

ТНН
НН(N)

от минус
2,407 до
плюс
47,513 мВ

от минус 100 до плюс 1300

от 0 до 5 или
от 4 до 20
или
от 0 до 20

ПП(R)
(4)

ТПП 13
(R)

от
0,000 до
18,849 мВ

от 0 до плюс 1600

от 0 до 5 или
от 4 до 20
или
от 0 до 20

ПП (S)
(5)

ТПП 10
(S)

от
0,000 до
6,777 мВ

от 0 до плюс 1600

от 0 до 5 или
от 4 до 20
или
от 0 до 20

Pt50
(6)

ТСП
Pt50

от
30,18 до
156,855 Ом

от минус 100 до плюс 600

от 0 до 5 или
от 4 до 20
или
от 0 до 20

Pt100
(7)

ТСП
Pt100

от
60,26 до 313,71 Ом

от минус 100 до плюс 600

от 0 до 5 или
от 4 до 20

Pt'50
(8)

ТСП
Pt'50

от
29,82 до
158,585Ом

от минус 100 до плюс 600

от 0 до 5 или
от 4 до 20
или
от 0 до 20

Pt' 100
(9)

ТСП
Pt'100

от
59,64 до
317,17Ом

от минус 100 до плюс 600

от 0 до 5 или
от 4 до 20
или
от 0 до 20

Pt 46
(10)

ТСП
Pt 46

от
46,00 до
114,72Ом

от 0 до 400

от 0 до 5 или
от 4 до 20
или
от 0 до 20

Cu' 50
(11)

ТСМ
Cu 50

от
28,265 до
92,775Ом

от минус 100 до плюс 200

от 0 до 5 или
от 4 до 20
или
от 0 до 20

Cu' 100
(12)

ТСМ
Cu 100

от
56,53 до
185,55 Ом

от минус 100 до плюс 200

от 0 до 5 или
от 4 до 20
или
от 0 до 20

Cu 53
(13)

TСM
Cu 53

от
41,71 до
93,640 Ом

от минус 100 до плюс 200

от 0 до 5 или
от 4 до 20
или
от 0 до 20

5мА
(14)

-

от 0
до 5мА

-

от 0 до 5 или
от 4 до 20
или
от 0 до 20

4-20мА
(15)

-

от 4 до
20 мА

-

20мА
(16)

-

от 0 до
20 мА

-

±5мА
(17)

-

от минус 5 до плюс 5мА

-

10 мВ
(18)

-

от 0 до
10 мВ

-

*ПВЦ-01/5БР АС

50 мВ
(19)

-

от 0 до
50 мВ

-

от 0 до 5 или
от 4 до 20
или
от 0 до 20

100 мВ
(20)

-

от 0 до
100 мВ

-

250 мВ
(21)

-

от 0 до
250 мВ

-

1 В
(22)

-

от 0 до
1 В

-

±10 мВ
(23)

-

от минус 10 до плюс 10 мВ

-

±50 мВ
(24)

-

от минус
50 до плюс 50 мВ

-

±100 мВ
(25)

-

от минус
100 до
плюс 100 мВ

-

±1 В
(26)

-

от минус
1 до
плюс 1 В

-
