Блок БКП-2 нужен для непрекращающегося контроля имеющегося пламени. Это устройство, способное повысить надёжность и эффективность работы котельного оборудования. Блок  отличается способностью достаточно легко переносить механические нагрузки, включая вибрации с амплитудой до 0,35 мм при частоте до размера 35 Гц. Основными функциями БКП-2 является

  • Автоматический процесс контроля за наличием пламени горящего в двух горелках,
  • регулировка порога срабатывания (для каждого из каналов выполняется отдельно),
  • включение световых индикаторов в режиме аварийного отключения питания,
  • подача питания для работы датчиков пламени.

Назначение и предназначение

Блок БКП-2 устанавливается в составе системы управления пламенем в промышленных печах или стационарных отопительных котлах для того, чтобы непрерывно в автоматическом режиме контролировать состояние пламени на протяжении всего периода работы горелок в топочных камерах. Кроме того, блок позволяет автоматически выполнять последовательный или независимый розжиг горелок.

Устройство и метод работы

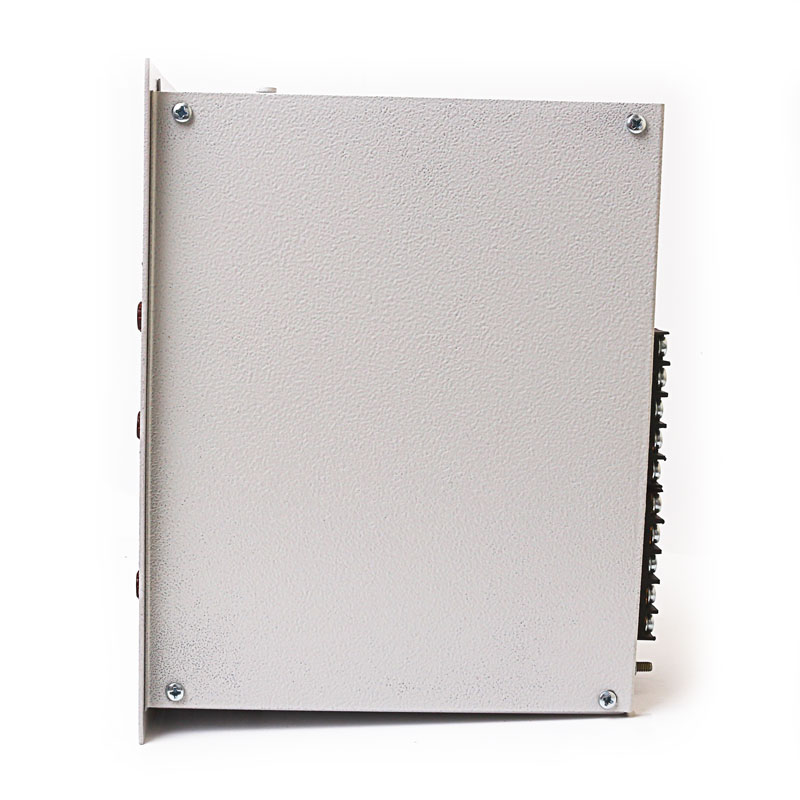

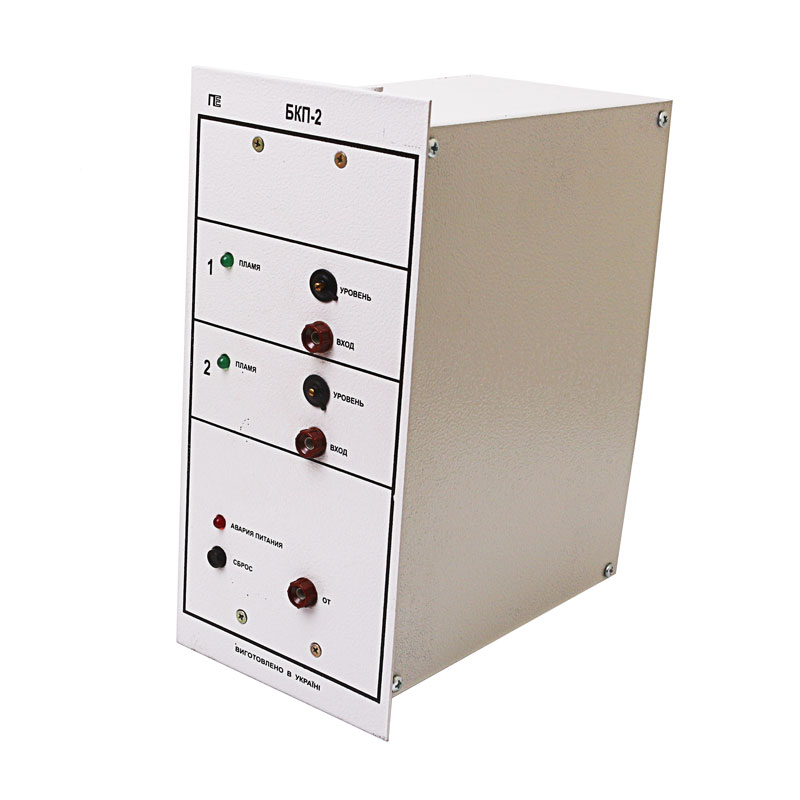

Блок контроля пламени выпускают в металлическом корпусе, который должен устанавливаться в составе щитового оборудования для управления работой котельных агрегатов. Управление устройством выполняется с его передней панели. На ней расположены светодиоды красного и зелёного цвета для каждой из горелок (красная индикация обозначает аварию питания, которая происходит в случае кратковременного нарушения подачи питающего напряжения, выходе из строя внутреннего ИБП и после подключения блока).

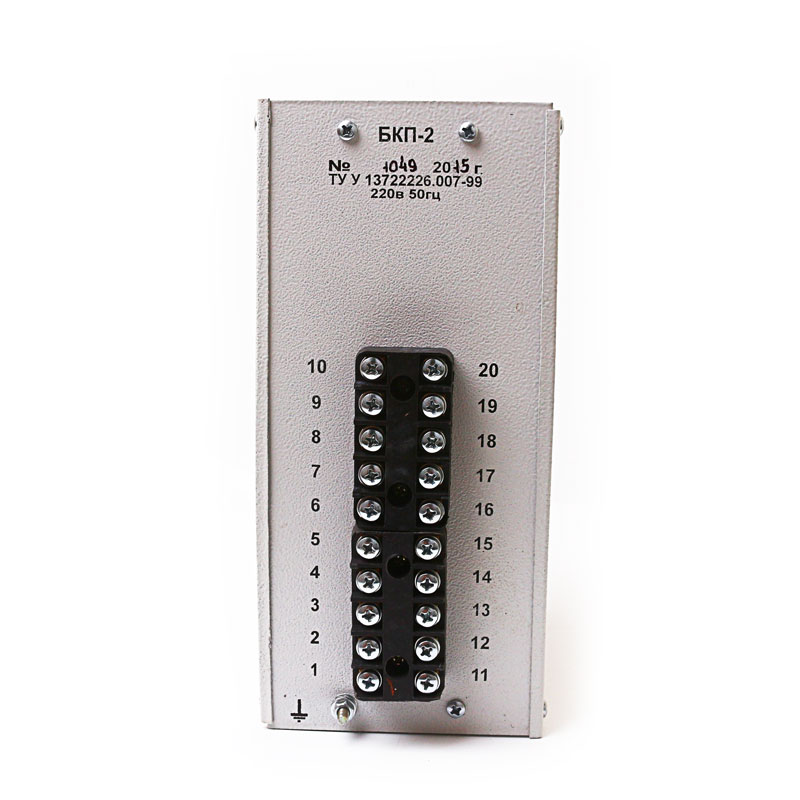

Уровень (порог) срабатывания может быть выставлен индивидуально для каждой горелки при помощи соответствующего регулятора. На задней стенке аппарата располагается колодка, предназначенная для его подключения к цепи питания и управления. К оборудованию может быть подключены 1-2 преобразователя наличия пламени в горелках котлов или печей.

Входные каналы

количество

2 шт.

зона возврата

0,3…0,7 В

время срабатывания

до 2 с

пороги срабатывания

от -10 +0÷-3 В до -1,5 +0,4 ÷ -0,2 В

сопротивление

от 15 МОм

Напряжение питания датчиков

160 В (переменный ток)

Максимальное отклонение питающего напряжения датчиков

±20 В

Напряжение питания преобразователей и частотных датчиков (постоянный ток)

27 В (допускается отклонение ±3 В)

Напряжение питания блока

220 В (±10 %)

Номинальная полная мощность

до 10 ВА

Защита корпуса

IP 30

Вес

3,5 кг
