Установка УПЗ-80-5 производит тестирование оболочки кабеля, изоляционный материал является сшитым полиэтиленом.

Об оборудовании

Испытания происходят над оболочкой кабельного покрытия. Изоляционным покрытием является сшитый тип полиэтиленового материала. Локализация повреждения оболочки у кабеля может быть предварительной или точной. Так же установка может предназначаться для проведения преобразования высокоомного дефекта на сигнальном типе кабеля, на кабеле для связи или управления.

Среди заказчиков проскакивают: заводы по производству кабельных типов продукции; электрические лаборатории; фирмы, которые производят электроизоляционные инструменты.

Внешний вид и устройство

Моноблочная конструкция нашей установки УПЗ-80/5 позволяет предельно легко транспортировать ее в разных направлениях. Без труда можно переместить ее из одного производственного цеха в рядом стоящий цех. Или же из одного филиала предприятия на территорию  соседнего филиала, расположение которого может быть в другом регионе.

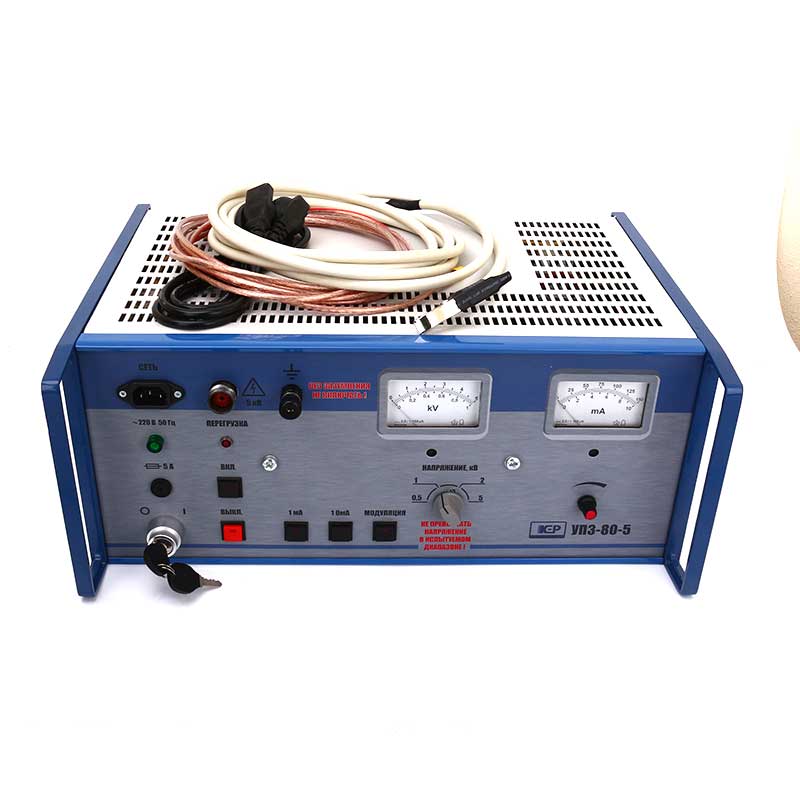

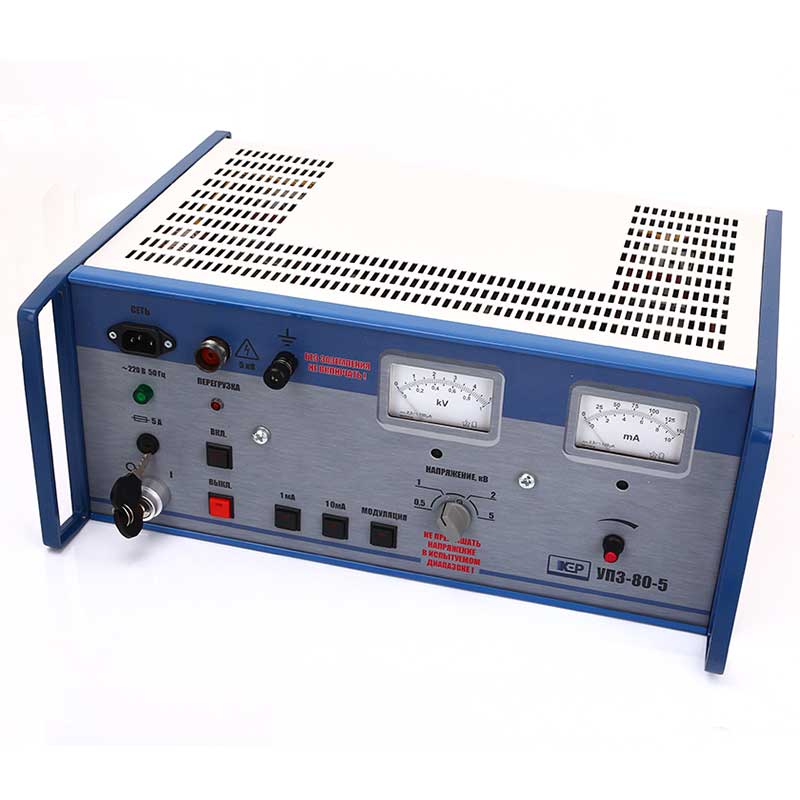

Защитой от ударов занимается корпус с металлическим типом покрытия. Лицевая часть содержит в себе две ручки, берясь за которые, происходит перемещение установки без тары. Киловольтметр и миллиамперметр располагаются рядом, ближе к правому краю. Под первым расположен переключатель выбора напряжения (4 позиции). Под вторым находится не большой регулятор для выбора тока.

В левом крыле лица установки находятся: разъем для внешнего шнура питания; разъем для совершения заземления. Сигнальная красная лампа будет оповещать нас о превышении размера напряжения в размере более 5,0 кВ. Кнопка вкл/выкл. 3 кнопки для выбора рабочего состояния (1 мА; 10 мА; Модуляция). Замок и ключ для его открытия, находятся в левой нижней части. Чтобы установка не перегревалась, в корпусе сделаны многочисленные технические отверстия, через которые уходит теплый воздух.

  • Питание обеспечивается за счет однофазного тока, переменного характера, в размере 209…231 Вольт
  • Частота в сети тока колеблется от 49,99 до 60,01 Герц.
  • 4 Ампера тока может максимально требовать прибор для работы.
  • Размер потребляемого параметра «мощность» в значении максимум равна 0,9 кВА.
  • Выходное напряжение является постоянным.
  • Выходной размер тока можно выбрать. Его варианты: 75 мА; 150 мА; 300 мА; 600 мА.
  • Испытательное напряжение в выходном параметры может иметь размер: 500 Вольт; 1000 Вольт; 2000 Вольт; 5000 Вольт.
  • Высокое напряжение измеряется с возможностью допуска 3% погрешности.
  • Измерения выходного тока могут достигать 3 процентов погрешности.
  • Емкость нагрузки в размере минимум равны 0,1 микрофарад.
  • Работая в номинальном режиме, установка работает минимум 2 часа, при размере отдыха в максимум 1 час.
  • L = 21 см; H = 36 см; B = 48 см.
  • Масса 25 килограмм.
  • Аппарат УПЗ-80-5 – 1 комплект.
  • Провод длиной в 400 сантиметров. Высоковольтное, экранированное исполнение.
  • Кабель сетевого характера, подающий питание, длиной 180 сантиметров.
  • Один четырехметровый заземляющий провод с сечением в 6 мм2.
  • Вставка плавкого исполнения – 2 штуки.
  • Документы и бумаги по эксплуатационным вопросам.
