Прибор управления ПУ-А1ПТ

Прибор управления пожарный ПУ-А1ПТ (ФРДИ.425532.028) – устройство управления автоматизированными противопожарными системами. Отличается интуитивной системой настройки, низким уровнем собственного энергопотребления, высокой скоростью обработки входящих сигналов, возможностью автоматического управления системами пожаротушения, поддержкой до 63 извещателей на одном шлейфе и длительным эксплуатационным ресурсом. Имеет две линии питания, снабжено функцией работы в паре с резервным устройством управления, обеспечивает хранение данных в интегрированной памяти, дополнено интерфейсами подключения удаленного ПК и принтера.

Назначение

Прибор ПУ-А1ПТ используется в качестве установки автоматизированного управления в системах противопожарной сигнализации марки «Фотон-А», действующих совместно с системами автоматического пожаротушения. Устройство обеспечивает прием и обработку сигналов, поступающих с линий извещателей; выполняет опрос извещателей с целью контроля их работоспособности; включает пожарную светозвуковую сигнализацию; посредством контрольно-пускового устройства активирует систему пожаротушения; передает данные о возгорании на пульт диспетчерского контроля (удаленный ПК); осуществляет хранение данных о состоянии системы.

Конструкция прибора ПУ-А1ПТ

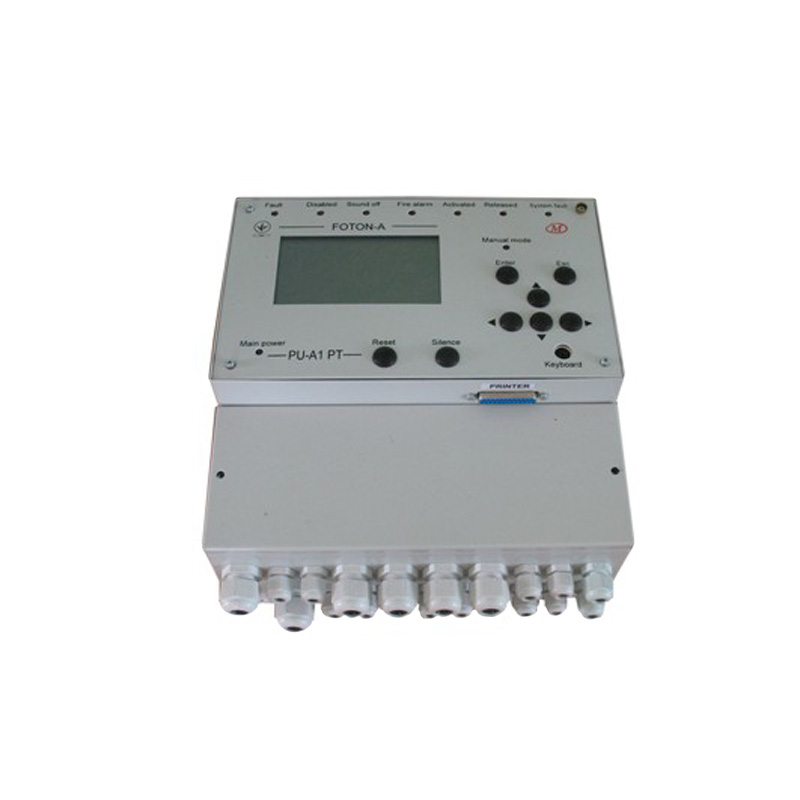

Устройство представляет собой прибор с корпусом прямоугольной формы. Монтаж устройства ПУ-А1ПТ производится в настенном положении в месте, защищенном от прямого воздействия влаги. Нижняя грань устройства снабжена клеммными разъемами для подключения шлейфов и релейных выводов. В верхней части лицевой стороны располагается панель управления, состоящая из блока клавиш управления, разъемов подключения клавиатуры и принтера, дисплея для отображения текущих данных и комплекта светодиодных индикаторов. Питание прибора осуществляется от блока питания типа АПС-А.

Изделие называется

Пожарный прибор ПУ-А1ПТ

Заводской номер

ФРДИ.425532.028

Рабочий процесс

Непрерывный, круглосуточный

Параметры сети питания

Постоянный ток, 24 В

Количество линий питания

2 (основная и резерв)

Мощность, потребляемая устройством, Вт:

 - в штатном режиме

 - в режиме «Тревога»



3,0

8,0

Степень защиты корпуса устройства

IP30

Тип памяти

Энергонезависимая, длительного хранения данных

Кол-во контролируемых шлейфов сигнализации

8

Кол-во релейных выходов

13

Кол-во контролируемых линий автоматического пожаротушения

8

Наличие разъемов подключения внешних устройств

ПК/клавиатура/принтер

Время технической готовности устройства к работе после включения, максимум, сек.

60,0

Время опроса одного извещателя, подключенного к устройству, сек.

0,05

Время реакции на сигнал о пожаре, максимум, сек.

10,0

Максимальная длина кабеля одного шлейфа, м

500,0

Допустимая температура окружающей рабочей среды, °С

От -5,0 до +40,0

Параметры допустимого воздействия вибрации

От 10,0 до 150,0 Гц/0,5g

Средняя наработка на отказ, час.

10000

Габаритная информация, мм

287х265х134

Весовая информация, кг

3,2
