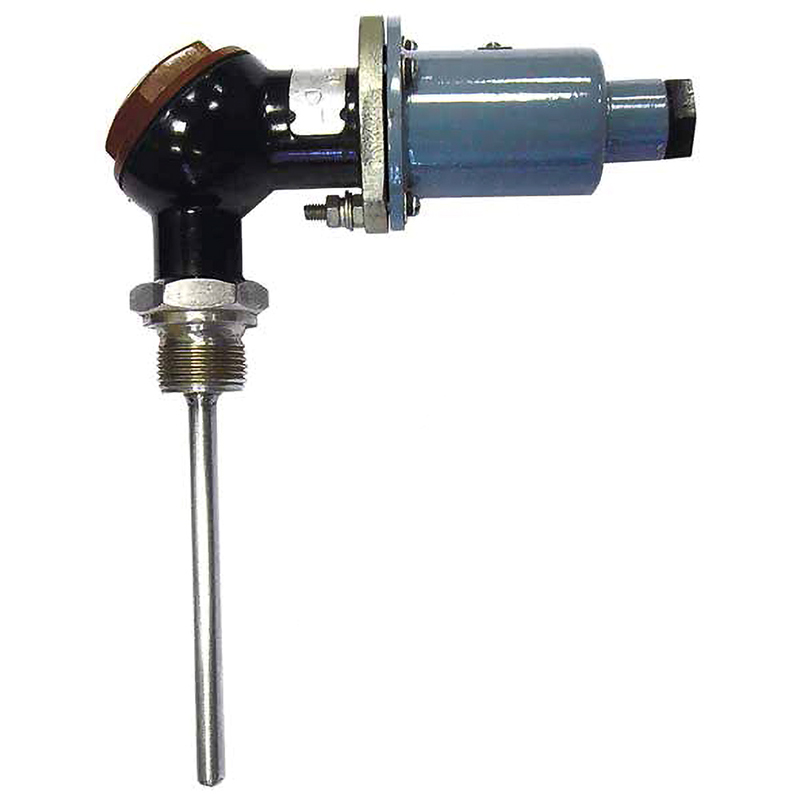

Преобразователи термометра сопротивления ПТС-301

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователи термометра сопротивления ПТС-301 предназначены для преобразования диапазона изменения сопротивлений термометров типа ТСМ, ТСП в унифицированный токовый сигнал 4-20 мА.

Преобразователи могут работать в комплекте с любыми приборами, воспринимающими входной унифицированной сигнал 4-20 мА.

Область применения

Системы контроля, регулирования и управления технологическими процессами химической, нефтехимической, пищевой, медицинской и других отраслей промышленности.

Принцип действия

Принцип действия состоит в изменении выходного токового сигнала преобразователя ПТС-301 от 4 до 20 мА при изменении сопротивления подключенного к нему термометра сопротивления (ТС), медного – ТСМ или платинного – ТСП, под воздействием изменения температуры контролируемой среды в заданном для термометра сопротивления диапазоне.

Условия эксплуатации:

  • температура окружающего воздуха - от -40 до +85 °С;
  • относительная влажность - до 95 % при 35 °С и более низких температурах без конденсации влаги.

Монтаж

  • Корпус преобразователя термометра ПТС-301 присоединяется к головке термометра сопротивления (ТСМ, ТСП) непосредственно с помощью резьбового штуцера.
  • Электромонтаж реле производится кабелем МКШ 2х0,35 мм2.

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

Преобразователь для термометра сопротивления типа ТСМ с НСХ 100М и диапазоном контролируемых температур 60 - 150 °C:

  • "Преобразователь термометра сопротивления ПТС-301М 50М 60 - 150 °C СЭлХА0.454.005 ТУ".

Характеристики

  • Значение выходного тока при нагрузочном сопротивлении 100 Ом, мА – от 4 до 20.
  • Преобразователь выпускается настроенным на один из диапазонов, указанных в таблице ниже.
  • Номинальная статическая характеристика преобразователя соответствует формуле:
    • I = (IB - IH) * ((X - XH) / (XB - XH)) + IH, где:
    • I – значение выходного сигнала, мА;
    • IВ, IН – соответственно верхнее и нижнее предельные значения выходного сигнала (20 мА и 4 мА), мА;
    • Х – текущее значение входного сигнала, Ом;
    • ХВ, ХН – соответственно верхнее и нижнее предельные значения входного сигнала, Ом.
  • Предел допускаемой основной приведенной погрешности относительно верхнего предельного значения выходного сигнала при номинальном сопротивлении нагрузки 200 Ом – не более 1,5 %.
  • Питание преобразователя осуществляется от сети постоянного тока напряжением (16 ± 4) В по двухпроводной линии связи.
  • Во взрывоопасных зонах помещений и наружных установок питание преобразователя постоянным током напряжением (20 ± 4) осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты "искробезопасная электрическая цепь" с уровнем защиты искробезопасной цепи "ia" для взрывоопасных смесей, соответствующих подгруппе взрывозащищенного оборудования II С.
  • Преобразователи устойчивы к динамическим изменениям напряжения питания:
    • прерыванию питания продолжительностью от 10 мс до 5 с;
    • броскам ± 20 % Uп при продолжительности изменения от 10 мс до 5 с.
  • Вид нагрузки - активная.
  • Номинальное сопротивление нагрузки, включая сопротивление линии связи, равно (100 ± 5) Ом.
  • Предельное сопротивление нагрузки, включая сопротивление линии связи, Ом, не более – 250.
  • Максимальный ток - не более 25 мА.
  • Индуктивность линии связи не более 10 мГн.
  • Емкость линии связи 0,03 мкФ.
  • Потребляемая мощность - не более 0,65 Вт.
  • Степень защиты оболочки от проникновения твердых тел и воды - IP 54 по ГОСТ 14254.
  • Масса - не более 0,5 кг.

Взрывозащищенность

  • Преобразователи имеют маркировку взрывозащиты 0ЕхiaIIСТ5X, соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и могут быть установлены во взрывоопасных зонах помещений всех классов и наружных установок согласно гл. 7.3 ПУЭ и гл. 3.4 ПТЭЭП.
  • Преобразователи соответствуют требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригодны для использования в системах противоаварийной автоматической защиты (ПАЗ).

Схемы

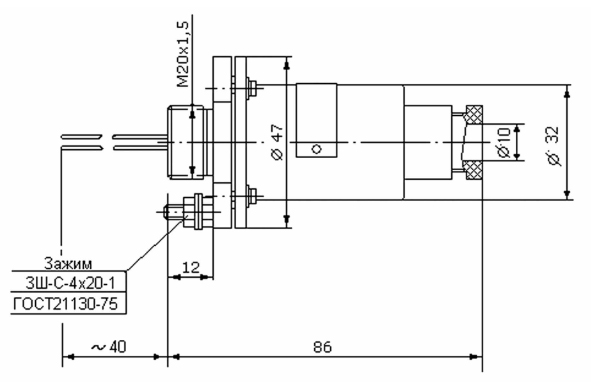

"Габаритные и установочные размеры преобразователей ПТС-301П, ПТС-301М"

Габаритные и установочные размеры преобразователей ПТС-301П, ПТС-301М

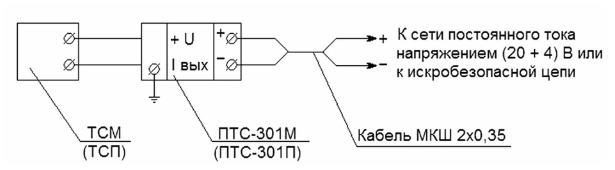

"Схема электрическая соединений преобразователя ПТС-301"

Схема электрическая соединений преобразователя ПТС-301

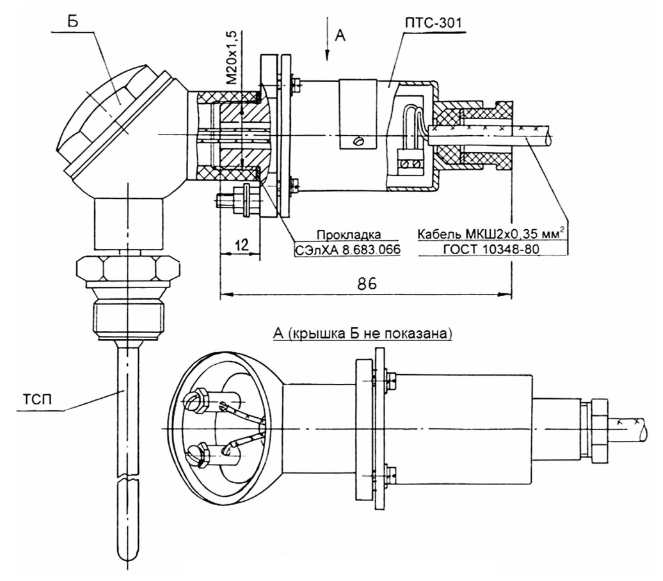

"Монтаж преобразователя ПТС-301"

Монтаж преобразователя ПТС-301

Комплектация

В комплект поставки входят:

  • преобразователь ПТС-301М или ПТС-301П – 1 шт.
  • комплект монтажных частей – 1 компл.
  • руководство по эксплуатации – 1 экз.
  • паспорт – 1 экз.

Модификации

Шифр изделия Тип ТС Номинальная статическая характеристика ТС по ГОСТ6651-94 Номинальное значение сопротивления ТС при 0 °C, Ом Диапазон контролируемых температур, °C
ПТС-301М Медный 100М 100

-50 ... +50

0 ... 100

0 ... 150

100 ... 180

ПТС-301П Платиновый 100П 100

-200 ... 0

0 ... 100

100 ... 200

200 ... 400

300 ... 500
