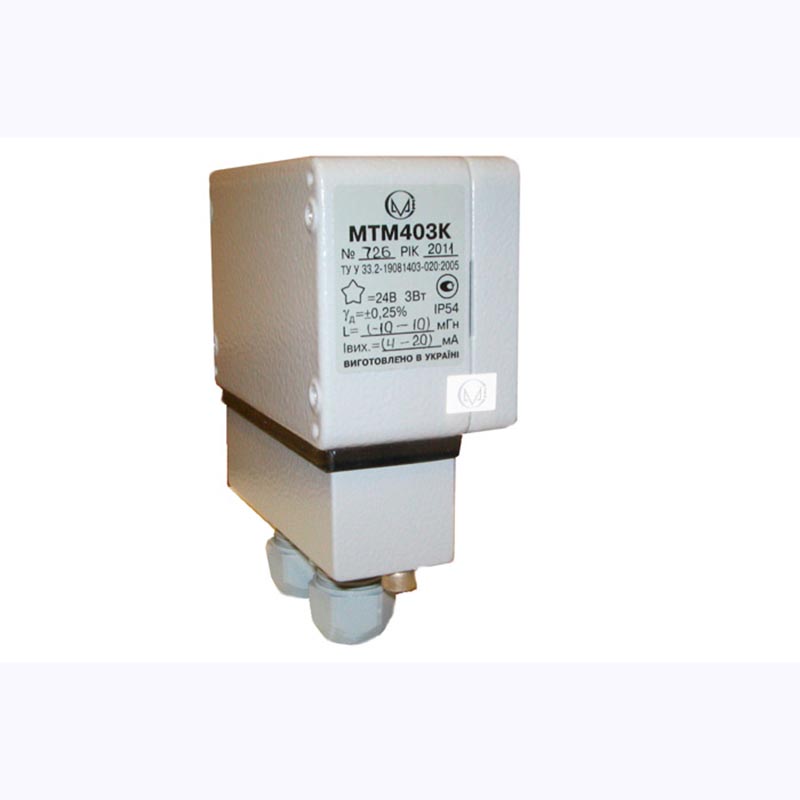

Преобразователь взаимоиндуктивности МТМ403К

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь взаимоиндуктивности МТМ403К предназначен для постоянного пропорционального преобразования сигнала датчика взаимной индуктивности на основе дифференциального трансформаторного преобразователя в выходной унифицированный токовый сигнал 0-5 мА, 0-20 мА, 4-20 мА.

Функциональные возможности:

  • входные сигналы 0...10 мГн или -10...0...10 мГн,
  • выходные сигналы 0-5 мА; 0-20 мА; 4-20 мА,
  • гальваническое разделение входных и выходных цепей от цепей питания,
  • НСХ преобразования линейная или извлечение квадратного корня (задается пользователем),
  • по отдельному заказу преобразователи могут поставляться с блоком защиты от импульсных перенапяжений входных цепей МТМ102.
Обозначение
  МТМ403 -
Исполнение   Х
Входной сигнал     Х
Выходной ток       Х

Характеристики

Технические характеристики
Параметр Значение
Напряжение питания ДС 24 В +10% -15%
АС 100...250 В
Потребляемая мощность, не более 3 Вт
Диапазон рабочих температур -30...+60 °С
Класс точности 0,5 %
Схема подключения датчика четырехпроводная
Сопротивление нагрузки
 0-5 мА 0...2 кОм
0-20 мА, 4-20 мА 0...500 Ом
Расстояние до датчика, не более 100 м
Степень защиты корпуса IP54
Масса, не более 0,5 кг
