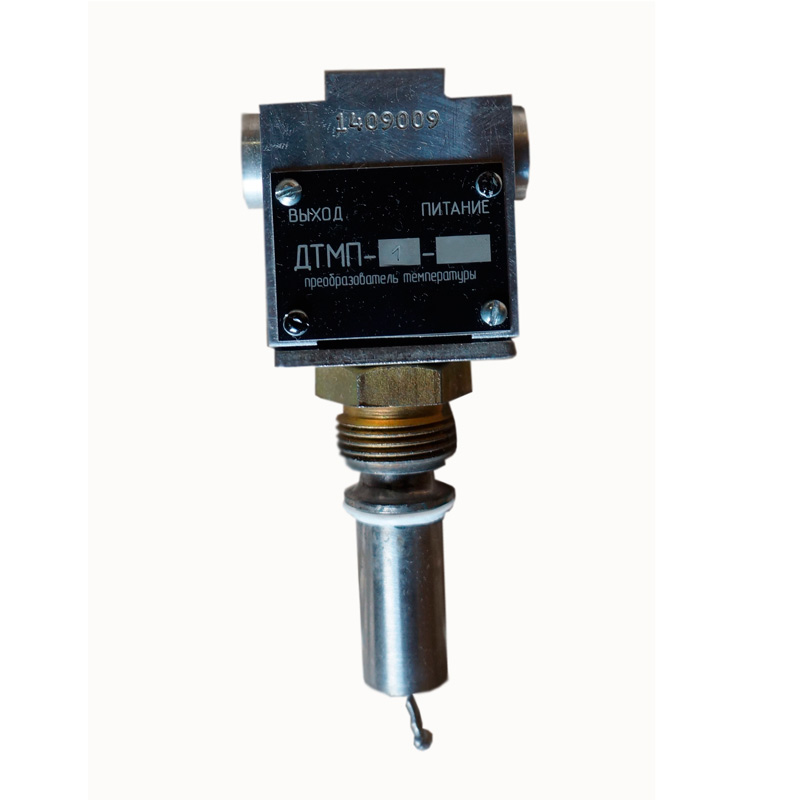

Преобразователь температуры ДТПМ-1

Голосов: 1
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Преобразователь температуры ДТПМ-1 предназначен для преобразования температуры регулируемой среды в пропорциональный пневматический сигнал, подаваемый на усилитель – преобразователь или на исполнительные механизмы системы автоматического регулирования температуры воды или масла тепловозных дизелей.

Характеристики

Диапазоны уставок
Пределы уставок Зона пропорциональности Зона нечувствительности,
°С, не более
нижний
предел, °С
верхний
предел, °С
нижний
предел, °С
верхний
предел, °С
плюс 50 плюс 80 5 9 2
Технические характеристики
Параметры Значения
Контролируемые среды воздух, вода, масла и другие жидкости, неагрессивные к материалу термосистемы (нержавеющая сталь).
Степень защиты корпуса IP00
Зона пропорциональности направлена в сторону повышения (относительно уставки) температуры контролируемой среды
Основная погрешность настройки преобразователей на фиксированную температуру не более ±1,5 °С
Питание преобразователей температуры производится воздухом давлением 0,539-0,588 МПа (5,5 – 6 кгс/см2) или 0,735-0,784 МПа (7,5-8 кгс/см2)
Диапазон изменения выходного сигнала преобразователей при изменении температуры на величину зоны пропорциональности 0,196-0,490 МПа (2-5 кгс/см2)
Габаритные размеры 60х41х160 мм
Масса не более 0,8 кг

Примечание
Преобразователи температуры ДТПМ-1 поставляются настроенными на заданную фиксированную температуру (уставку) в пределах уставок.  При необходимости допускается перенастройка преобразователя  на другую уставку в пределах уставок. Зона пропорциональности направлена в сторону повышения (относительно уставки) температуры контролируемой среды.
