Описание

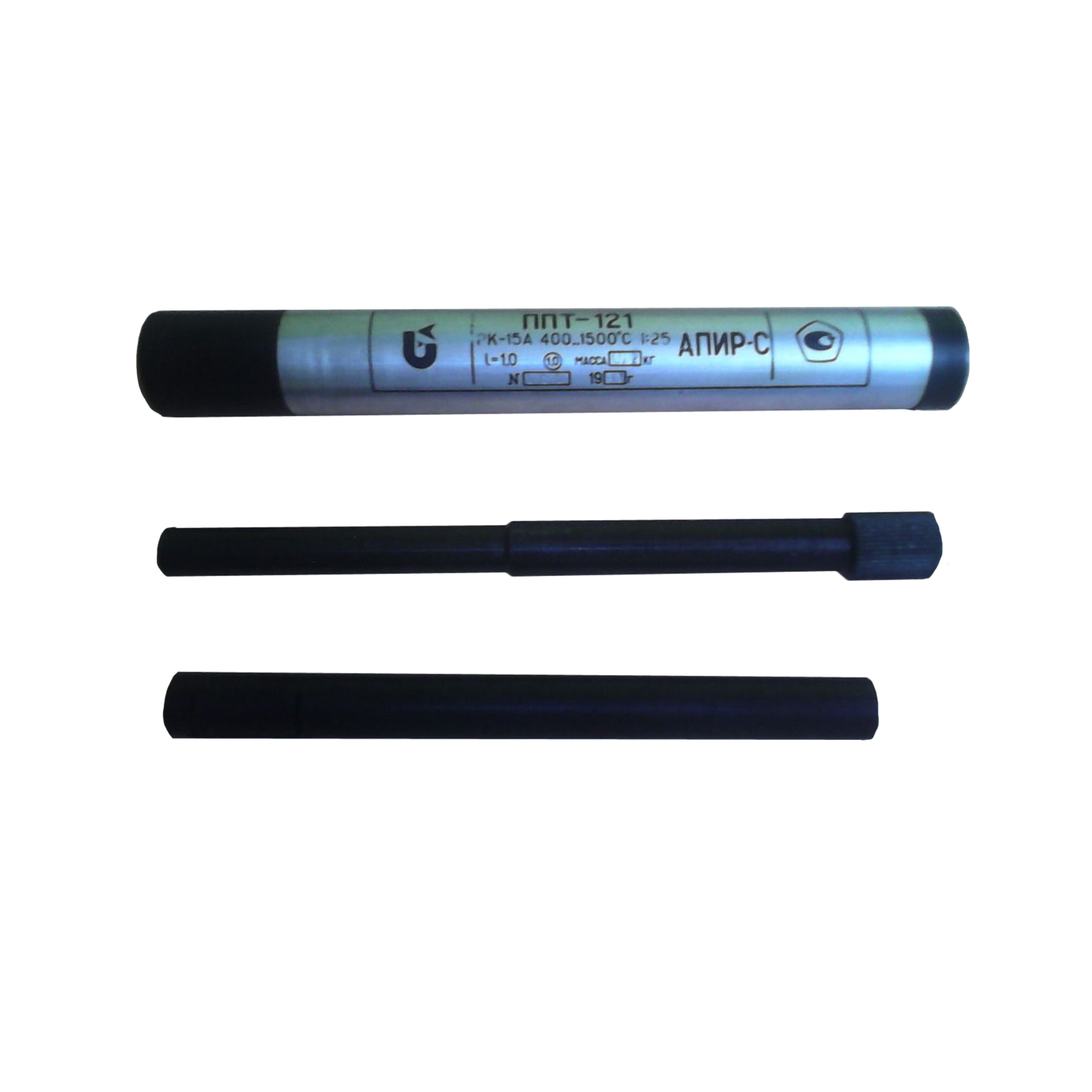

Первичный пиротехнический преобразователь (ППП), а именно преобразователь ППТ-121 и преобразователь ПЧД-121 применяемые для определения температуры пиротехническим методом.
Назначение устройства ППТ
Первичные датчики предназначены для бесконтактного измерения температуры (до 2500 ˚С). Применяется данный метод в тех местах, где прямое измерение температуры связано со сложностями выполнения, например, в металлургии. Используются с прибором АПИР-С.
Конструкция
Преобразователь в зависимости от диапазона измеряемой температуры и способу измерения имеет целый ряд модификаций, которые отличаются габаритным размером и технологией производства, в них используются чувствительные элементы разного типа. Первичный преобразователь ППТ-121 предназначен для измерения температуры полного излучения и состоит из двух основных частей
- чувствительного элемента,
- объектива.
В качестве чувствительного элемента в ППТ-12 данного типа применяется фольговый термический преобразователь хромель-копелевого типа.
С помощью объектива происходит фокусировка излучения от измеряемого объекта на термобатарею, в которой происходит преобразование энергии в э.д.с. Этот электрический сигнал подаётся на вторичный преобразователь, где происходит его усиление, обработка и вывод в числовом значении на цифровое табло.
Для подключения ППТ-121 ко вторичному преобразователю применяется разъём, расположенный на торце преобразователя. Чтобы защитить ППП от пыли, на измерительную сторону преобразователя одевается крышка со стеклом.
Характеристики
|
Тип |
Наименование |
Диапазон измерения |
Градуировка |
Показатель визирования |
|
ППТ |
Преобразователь ППТ-121 |
+400÷+1500 ˚С |
РК-15 |
1:25 |
|
Преобразователь ППТ-121-01 |
+900÷+1200 ˚С |
РК-20 А |
1:50 |
|
|
Преобразователь ППТ-121-02 |
+1400÷+2500 ˚С |
РС-25 А |
1:50 |
|
|
ПЧД |
Преобразователь ПЧД-121 |
+800÷+1300 ˚С |
ДК-13 |
1:50 |
|
Преобразователь ПЧД-121-01 |
+1000÷+2000 ˚С |
ДК-20 |
1:100 |
|
|
Преобразователь ПЧД-121-02 |
+1500÷+2500 ˚С |
ДК-25 |
1:200 |
|
|
Преобразователь ПЧД-121-03 |
+450÷+750 ˚С |
ДГ-7,5 |
1:25 |
|
|
Преобразователь ПЧД-121-05 |
+600÷+1300 ˚С |
ДГ-13 |
1:100 |
|
|
Преобразователь ПЧД-121-06 |
+1100÷+1700 ˚С |
ДГ-17 |
1:200 |
Модификации
Два варианта заказа
- Преобразователь ППТ-121 – преобразователь полного излучения, используется для измерения радиационной температуры. Он преобразует суммарную энергию, излучаемую нагретым объектом. В приборах данного типа в качестве датчика применяется термобатарея из хромель-копелевых элементов.
- Преобразователь ПЧД-121 – преобразователь частичного излучения, используется для контроля, измерения температуры по электромагнитному излучению, которое излучают нагретые тела. В качестве чувствительного элемента применяются фотодиоды.
