Преобразователь ТХА-1387

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Назначение термопреобразователя ТХА-1387 — контроль температуры:

  • пульсирующего со скоростью до 170 м/с потока дымовых газов с температурой до 900 °С, образованных при сжигании газообразных и жидких топлив;
  • потока (скорость не более 60 м/с) перегретого пара, температура которого не превышает 585 °, а давление не превышает 25,5 МПа,

с целью регулирования технологических процессов на котельных и тепловых электростанциях.

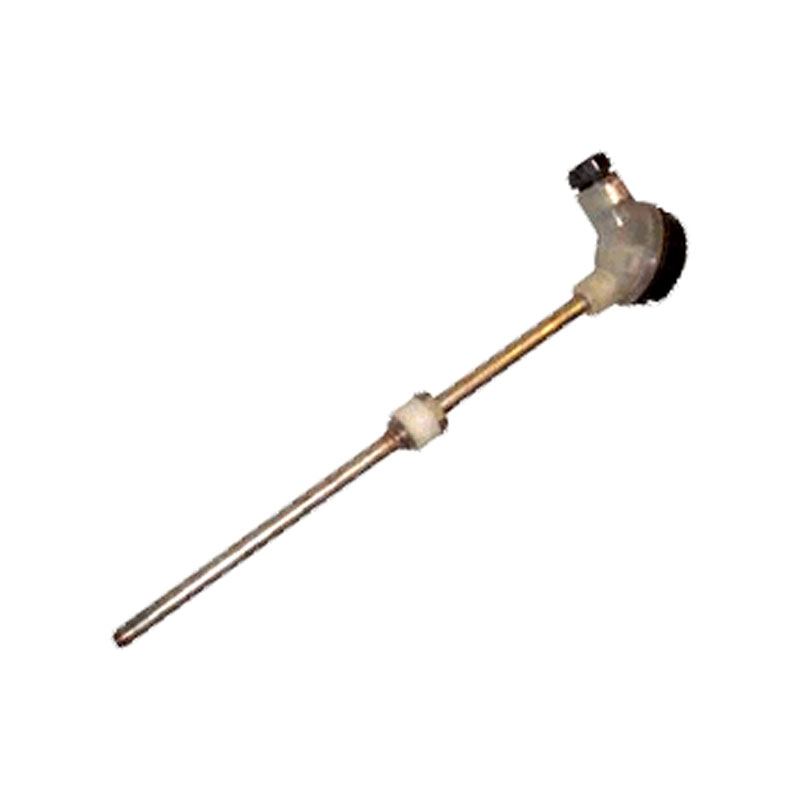

Внешний вид:

На вертикальной трубчатой ножке находится цилиндрической формы головка, грани которой закруглены. Перпендикулярно вертикальной трубке головка плавно совмещена с горизонтальным отростком. В него врезан штуцер. Вверху головки к ее корпусу по диагонали крепится на резьбе крышка.

Термоэлектрический преобразователь ТХА-1387 состоит из:

  • электрода;
  • защитной гильзы;
  • головки.

Как работают термопреобразователи ТХА-1387:

Малейшее изменение температурного состояния полупроводниковых материалов и металлов мгновенно приводит к изменению их электросопротивления. Зависимость прямолинейная. ТХА-1387 переводит измеренные показания электросопротивления материалов в температуру.

Характеристики

Номинальные параметры

ТХА-1387

Температурный интервал, °С

0 ? +900

НСХ преобразования (условное обозначение по ГОСТ 3044)

К

Защита от влаги и пыли

IPX4

Рабочий спай (количество)

1 или 2

Коэффициент термической инерции, с

? 15

? 3

Измеряемое давление (условное), МПа

0,4

16

32

80

Скорость измеряемого потока, м/с

170

90

70

60

45

35

25

15

Головка изготовлена из алюминиевого сплава, арматура из стали ХН45Ю или 12Х1МФ.
