Преобразователь ТХА-2288 (ТХК-2288)

Преобразователь ТХА-2288 или преобразователь ТХК-2288 необходимы для вычисления, предоставления и анализа температуры в интересной среде.

Об оборудовании

ТХА-2288 производится из двух металлов: хромель и алюмель. Обозначение литеры – буква «К». ТХК-2288 делается за счет двух металлических оснований: хромель и копель. У нее литерное название – буква «L». Линейный ряд сделан 2 класса. Тепловая инерция имеет рабочий размер в 80 секунд (максимально). Головка на 90% состоит из алюминиевого сплава.

Среда, куда будут размещать термическую пару, должна быть не агрессивна. Она может состоять из жидкого, а может из газообразного материала или вещества. При этом воздушное пространство не должно иметь препаратов, средств, материалов, которые могут понести за собой механическое повреждение термопары. Составная часть продукции заключается в защитной арматуре и термической вставке.

Рабочая температура

Модель «А», если имеет стальную арматуру ( 08Х-20Н14-С2), то показатель температуры от -41 до + 901 градуса.

Модель «А» и «К» при изготовлении стальной арматуры (18Х-18Н10Т), рассчитаны на температурные разбросы от -41 градуса до + 601 градуса.

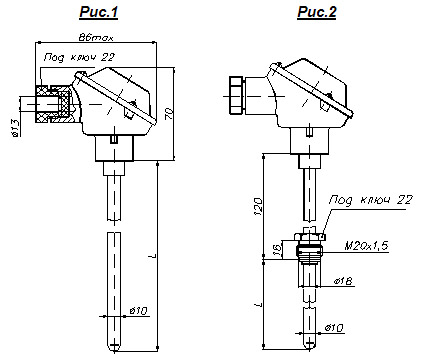

Габаритный чертеж

Рисунок № 1.

  • Имеет следующие длины: 320,0 мм; 500,0 мм; 800 мм; 1000,0 мм.
  • Давление, на которое рассчитано устройство, равно 0,4 мегапаскаль.
  • Можно комплектовать штуцером передвижного типа 5Ц4.473.002.

Рисунок № 2.

  • Длина элемента: 120,0 мм; 160,0 мм; 200,0 мм; 250,0 мм; 320,0 мм; 400,0 мм; 500,0 мм; 630,0 мм; 800,0 мм; 1000,0 мм.
  • 6,3 мегапаскаль давления может выдержать наша термическая пара.
  • Можно доукомплектовать гильзой защитного плана работы 5Ц4.819.015.

Длина; Вес; номер рисунка; обозначение НСХ; Изготовление арматуры: 12Х-18Н-10Т или 08Х-18Н-9Т; 08Х-20Н-14С2.

  • Модель 5Ц2.822.062.
    320 мм; 520 грамм; рисунок 1; литера К; Да; Нет
  • Модель 5Ц2.822.062-01
    320 мм; 520 грамм; рисунок 1; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-02
    320 мм; 520 грамм; рисунок 1; Литера К; Нет; Да.
  • Модель 5Ц2.822.062-03
    500 мм; 560 грамм; рисунок 1; Литера К; Да; Нет.
  • Модель 5Ц2.822.062-04
    500 мм; 560 грамм; рисунок 1; Литера Л; Да; Нет.
  • Модель 5Ц2.822.062-05
    500 мм; 560 грамм; рисунок 1; Литера К; Нет; Да.
  • Модель 5Ц2.822.062-06
    800 мм; 660 грамм; рисунок 1; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-07
    800 мм; 660 грамм; рисунок 1; литера К; Нет; Да.
  • Модель 5Ц2.822.062-08
    800 мм; 660 грамм; рисунок 1; литера Л; Нет; Да.
  • Модель 5Ц2.822.062-09
    1 000 мм; 700 грамм; рисунок 1; литера К; Да; Нет.
  • Модель 5Ц2.822.062-10
    1 000 мм; 700 грамм; рисунок 1; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-11
    1 000 мм; 700 грамм; рисунок 1; литера Л; Нет; Да.
  • Модель 5Ц2.822.062-12
    120 мм; 500 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-13
    120 мм; 500 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-14
    120 мм; 500 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-15
    160 мм; 520 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-16
    160 мм; 520 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-17
    160 мм; 520 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-18
    200 мм; 530 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-19
    200 мм; 530 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-20
    200 мм; 530 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-21
    250 мм; 540 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-22
    250 мм; 540 грамм; рисунок 2; литера Л; Да; Кет.
  • Модель 5Ц2.822.062-23
    250 мм; 540 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-24
    320 мм; 560 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-25
    320 мм; 560 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-26
    320 мм; 560 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-27
    400 мм; 580 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-28
    400 мм; 580 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-29
    400 мм; 580 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-30
    500 мм; 620 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-31
    500 мм; 620 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-32
    500 мм; 620 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-33
    630 мм; 650 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-34
    630 мм; 650 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-35
    630 мм; 650 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-36
    800 мм; 680 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-37
    800 мм; 680 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-38
    800 мм; 680 грамм; рисунок 2; литера К; Нет; Да.
  • Модель 5Ц2.822.062-39
    1 000 мм; 740 грамм; рисунок 2; литера К; Да; Нет.
  • Модель 5Ц2.822.062-40
    1 000 мм; 740 грамм; рисунок 2; литера Л; Да; Нет.
  • Модель 5Ц2.822.062-41
    1 000 мм; 740 грамм; рисунок 2; литера К; Нет; Да.
