Преобразователи ТХА-2088/ТХК-2088

No votes yet

Измерять, контролировать и регулировать температуру:

  • жидких;
  • газообразных,

смесей — назначение термопреобразователя ТХА-2088/ТХК-2088. Возможно даже измерение агрессивных сред при условии, что они неспособны повредить защитную арматуру.

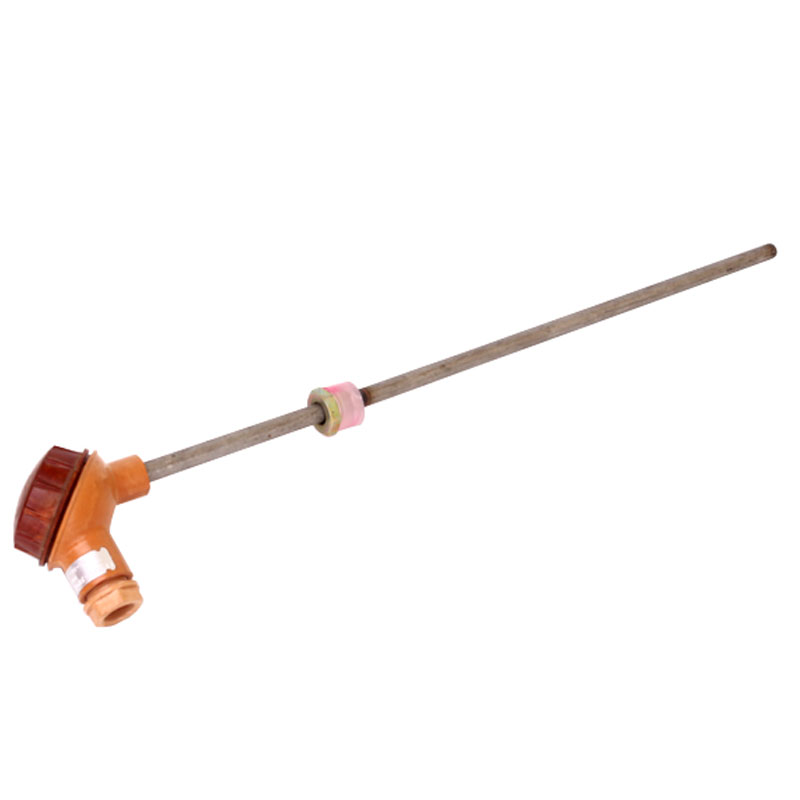

Внешний вид:

На длинной узкой металлической трубке как гриб на ножке находится стальная головка. Она напоминает обрезанный наполовину примерно под углом 45° шар. На месте этого среза цилиндрическая крышка с выступами на боковой поверхности. С противоположной от крышки стороны головка плавно совмещена с двумя штуцерами, между которыми прямой угол. Горизонтальный штуцер заканчивается шестигранной гайкой. В вертикальном штуцере закреплена трубка. Примерно по центру трубки расположена гайка под ключ 22 и бобышка.

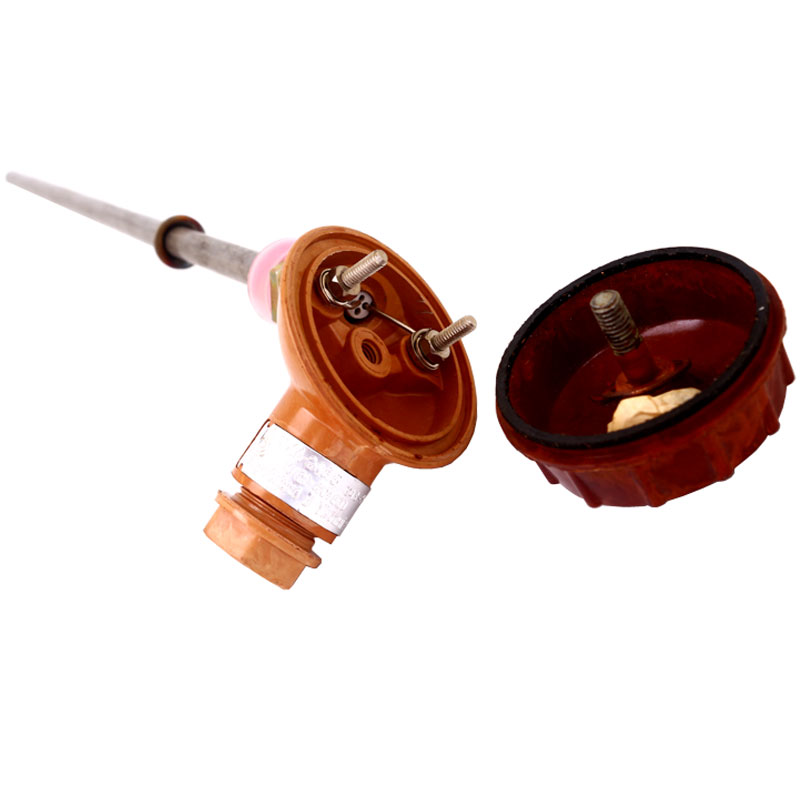

Основные конструктивные элементы термоэлектрического преобразователя ТХА-2088/ТХК-2088:

  • головка;
  • арматура защитная;
  • чувствительный элемент.

Повышение электрического сопротивления металлов и полупроводников говорит о соответствующем росте их температуры. Зная эту зависимость, с помощью измерителя точно определяют температуру.

Номинальные параметры

ТХК-2088

ТХА-2088

диаметр электрода

0,7

1,2

3,2

НСХ преобразования (условное обозначение по ГОСТ 3044)

L

K

Материал

головки

пластик прессованный

АГ-4В

арматуры

08Х20Н14С2

08Н13

12Х18Н10Т

08Х18Н10Т

10Х17Н13М2Т

Коэффициент термической инерции, с, ≤

20

40

50

Измеряемое давление (условное), МПа

6,3

0,4

Защита от влаги и пыли

IP54

Измеряемые температуры, °С

от -40 до +900
