Преобразователи ТХА-0188/ТХК-0188

No votes yet

Измерение, контроль и регулировка температуры:

  • чистого атмосферного воздуха;
  • газовых смесей,

влажность которых не превышает 80% и низкой химической агрессивностью — назначение термопреобразователя ТХА-0188/ТХК-0188. Прибор используется на любых предприятиях.

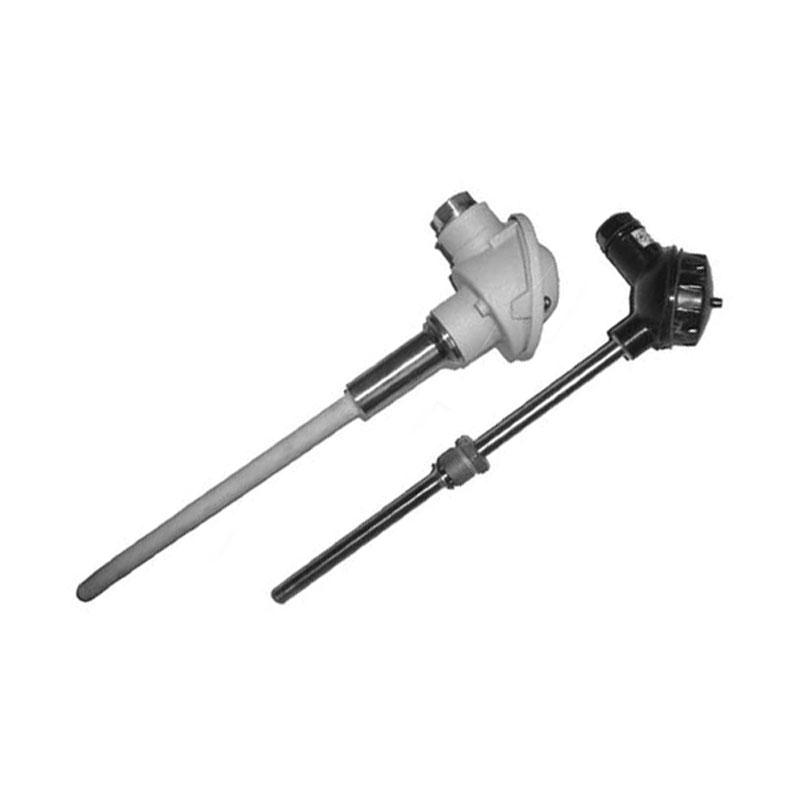

Внешний вид:

Шарообразная головка прибора плавно совмещена с двумя патрубками. Один патрубок расположен в горизонтальной плоскости, второй — в вертикальной. Между ними прямой угол. Продолжением вертикального патрубка является узкая трубка. Форма головки — усеченный шар. На месте сечения к головке прикручивается крышка со скругленными гранями.

Термоэлектрический преобразователь ТХА-0188/ТХК-0188 состоит из:

  • головки и крышки;
  • чувствительного элемента;
  • арматуры защитной.

Как работают термопреобразователи:

Повышение электрического сопротивления металлов и полупроводников говорит о соответствующем росте их температуры. Зная эту зависимость, с помощью измерителя температуры ТХА-0188/ТХК-0188 точно определяют температуру.

Номинальные параметры

ТХА-0188

ТХК-0188

диаметр электрода

0,7

1,2

3,2

Температурный интервал, °С

от -40 до +1000

от -40 до +800

НСХ преобразования (условное обозначение по ГОСТ 3044)

K

L

Допуск по ГОСТ 6651, °С

С

В

С

Коэффициент термической инерции, с

≤ 20

≤ 10

Материал арматуры

сталь 12Х18Н10Т

Защита от влаги и пыли

IP54

IP00

Возможна комплектация термометра с одним из шести видов арматуры серии ПБВИ.408721 типа:

  • 15;
  • 16;
  • 17;
  • 19;
  • 20;
  • 21

с целью создания блочных модулей. В этом существенно сокращается время ремонта или замены чувствительного элемента.
