Модуль ввода дискретных каналов MTM4000AIС, МТМ4000AIC-D
Описание
Модуль ввода дискретных каналов MTM4000AIС, МТМ4000AIC-D предназначен для преобразования сигналов стандартных термопреобразователей сопротивления (ТС) в цифровой код, передаваемый по интерфейсу RS-485.
рис. 1 - Схема подключения
Основные функции
- подключаемые датчики: ТСМ (50М, 100М), ТСП (50П, 100П, 500П), Pt100, гр.21, гр.23;
- двух-, трех-, четырехпроводная схема подключения ТС;
- скорость передачи, не более 115200 бод;
- интерфейс RS-485;
- протоколы обмена MODBUS-RTU Slave, Adam-4000;
- гальваническое разделение входных, выходных цепей, цепей питания 1500 В;
- цифровая светодиодная индикация;
- монтаж на Din-рейку;
- программирование с лицевой панели.
Характеристики
|
Число каналов преобразования (настройки одинаковые для всех каналов) |
4 |
|
Цикл опроса всех каналов, не более |
1 сек. |
|
Напряжение питания |
DC 24 В +10% -15% |
|
при поставке в комплекте с МТМ101 |
АС 197...242 В |
|
при поставке в комплекте с МТМ140, МТМ141, МТМ142 |
АС 100...250 В |
|
Потребляемая мощность, не более |
2 Вт |
|
Диапазон рабочих температур |
+5...+50 °С |
|
Степень защиты корпуса |
IP20 |
|
Масса, не более |
0,2 кг |
|
Габаритные размеры, не более |
70 мм x 90 мм x 110 мм |

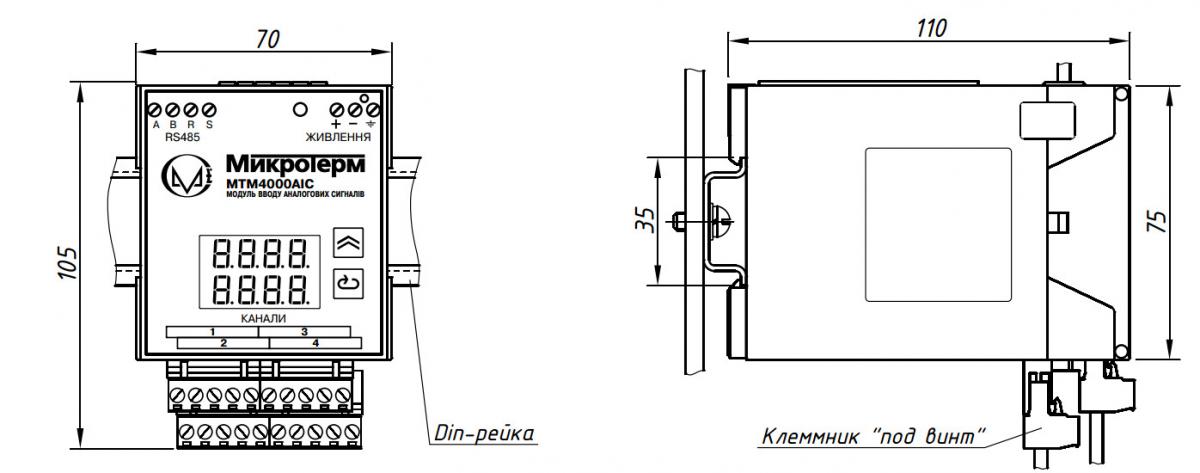

рис. 2 - Габаритные размеры модуля
