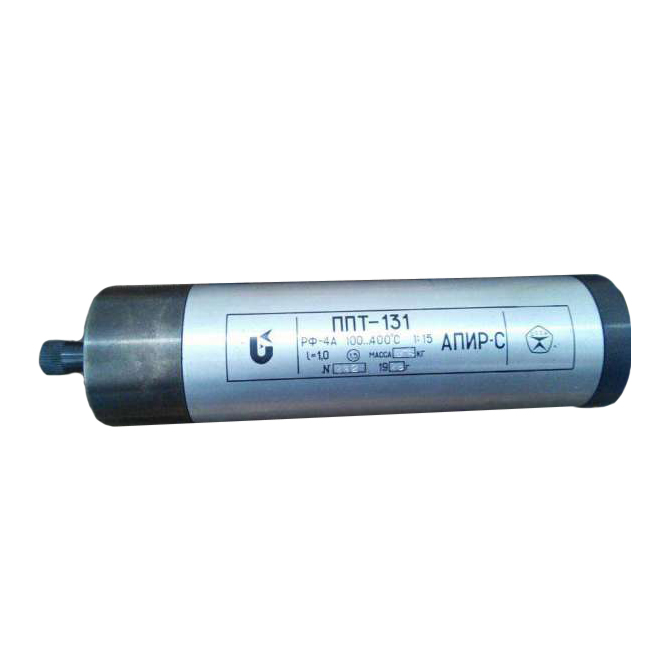

Преобразователь ППТ-131, ППТ1131, ПЧД-131

Преобразователь ППТ-131 и Преобразователь ПЧД-131 – преобразователи для дистанционного процесса точного вычисления температурного значения пиротехническим методом.

ППТ – это пиротехнический первичный преобразователь (ППП) полного излучения, который используется для измерения радиационной температуры нагретого тела. В приборах данного типа применяется хромель-копелевый термопреобразователь.

ПЧД – это ППП частичного излучения. Измерение температуры производится по электромагнитному излучению нагретого объекта. В ПЧД в качестве чувствительного элемента применяют кремневые или германиевые фотодиоды.

Назначение преобразователя ППТ

Устройства серии ППТ предназначены для дистанционных измерений температуры промышленных объектов по их полному либо частичному излучению тепловой и яркостной энергии. Приборы данного типа нашли своё применение на тех предприятиях, где прямое контактное измерение затруднено или не представляется возможным (например, в металлургии, на предприятиях химической промышленности, при производстве изделий из стекла).

Конструкция

Пиротехнические преобразователи данного типа производятся в металлических корпусах цилиндрической формы, внутри которых размещается чувствительный элемент и фокусирующее устройство.

Чувствительный элемент преобразует энергию от нагретого объекта, на который направлен преобразователь ППТ, в электрический сигнал. Далее э.д.с. от ППП подаётся на вторичный преобразователь (например, ПВ-6), где происходит усиление сигнала, его обработка и вывод на цифровой индикатор результатов измерения температуры.

Фокусирующее устройство ППП необходимо для направления энергии от объекта измерения на чувствительный датчик преобразователя. Для подключения в измерительную схему предусмотрен разъём. Так как прибор применяется на достаточно пыльных объектах предприятий, для защиты ППП от её воздействия применяется крышка со стеклом.

Работает совместно с прибором АПИР-С.

Общее

Товар КППЗ

Измерительный отрезок

Градуировка

ПВ*

ППТ

Преобразователь ППТ-131

+99,99 … +400,01 ˚С

РФ-4А

1÷15

Преобразователь ППТ-131-01

+299,99 … +600,01 ˚С

РФ-6А

1÷25

Преобразователь ППТ-131-03

+399,99 … +1500,01 ˚С

РК-15А

1÷50

Преобразователь ППТ-131-05

+899,99 … +1200,01 ˚С

РК-20А

1÷100

Преобразователь ППТ-131-07

+1399,99 … +2500,01 ˚С

РК-25А

1÷100

ПЧД

Преобразователь ПЧД-131

+799,99 … +1300,01 ˚С

ДК-13

1÷50

Преобразователь ПЧД-131-01

+999,99 … +2000,01 ˚С

ДК-20

1÷100

Преобразователь ПЧД-131-02

+1499,99 … +2500,01 ˚С

ДК-25

1÷200

Преобразователь ПЧД-131-03

+449,99 … +750,01 ˚С

ДГ-7,5

1÷25

Преобразователь ПЧД-131-05

+599,99  … +1300,01 ˚С

ДГ-13

1÷100

Преобразователь ПЧД-131-06

+1099,99  … +1700,01 ˚С

ДГ-17

1÷200

*«ПВ» - показатель визирования.
