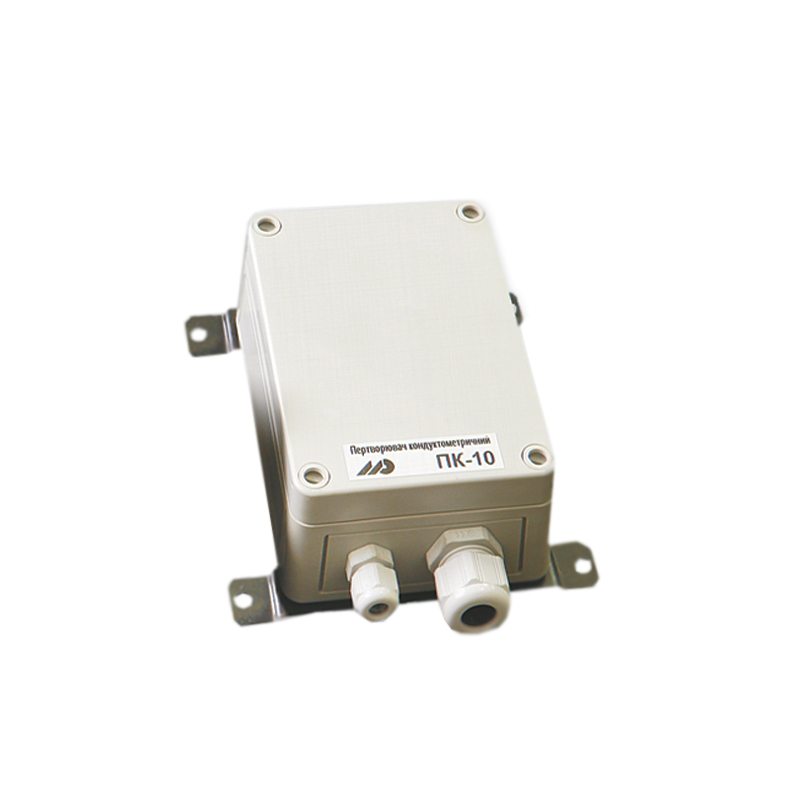

Преобразователь ПК-10-1

Документация:
26400 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь ПК-10-1 предназначен для преобразования сигнала кондуктивной измерительной ячейки проводимости, применяемой для кондуктометрических измерений, в электрический непрерывный выходной унифицированный сигнал постоянного тока 0-5мА, 0-20 или 4-20 мА.

Область применения

Преобразователь широко используется в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Структура условного обозначения

Преобразователи ПК-10-1 маркируются так: ПК-10-1-А-В-С-U, где:

  • А - код входного сигнала: 1 - проводимость, 2 - сопротивление
  • В - диапазон измерения проводимости: 1 - 0-2 мCм, 2 - 0-100 мкСм, 3 - 0-20 мкСм, 4 - 0-1 мкСм сопротивления:
    • 1 - 0-500 Ом,
    • 2 - 0-1 000 Ом,
    • 3 - 0-5 000 Ом,
    • 4 - 0-10 000 Ом
  • С - код выходного сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА, 4 - 0-10 В (по отдельному заказу*)
  • U - напряжение питания: 24 - 24B постоянного или переменного тока

Конструктивное исполнение

Преобразователь состоит из двух половинок литого ударопрочного пластмассового корпуса, скрепленных винтовым соединением. На одной из половинок внутренней стороны корпуса закреплено несущую плату с печатным монтажом.

Схема преобразователя ПК-10-1  состоит из следующих основных функциональных узлов:

  • стабилизированного источника переменного напряжения, который питает кондуктометрический датчик включённый в цепь обратной связи стабилизатора;
  • импульсного выпрямителя нагруженного на RC - фильтр;
  • усилителя постоянного тока, который формирует выходной сигнал.

Характеристики

Технические характеристики
Параметр Значения
Количество независимых каналов 1
Схема подключения датчика двухпроводная
Диапазон измерения проводимости:
  • под диапазон -1
  • под диапазон -2
  • под диапазон -3
  • под диапазон -4
  • под диапазон -5
от 0 до 2 мСм
от 0 до 1 мСм
от 0 до 200 мкСм
от 0 до 100 мкСм
от 0 до 10 мкСм
Диапазон измерения сопротивления:
  • под диапазон -1
  • под диапазон -2
  • под диапазон -3
  • под диапазон -4
  • под диапазон -5
от 0 до 500 Ом
от 0 до 1 кОм
от 0 до 5 кОм
от 0 до 10 кОм
от 0 до 100 кОм
Диапазон изменения выходного сигнала от 0 до 5 мА
от 0 до 20 мА
от 4 до 20 мА
от 0 до 10 В
Сопротивление нагрузки для выходного сигнала:
  • от 0 до 5 мА, не более
  • от 0 до 20 мА, не более
  • от 4 до 20мА, не более
  • от 0 до 10 В, не менее
2000 Ом
500 Ом
500 Ом
10 кОм
Придел допускаемого значения приведённой к диапазону изменения выходного сигнала погрешности преобразования не превышает +/- 0,25 %
Напряжение питания постоянного (переменного) тока (24+/-4) В (нестабилизированное)
Ток потребления, не более 85 мА
Габаритные размеры 130х160х61 мм
Степень защиты IP65
Масса, не более 0,3 кг

Комплектация

В стандартный набор поставки преобразователь ПК-10-1 входит:

  • Паспорт 1 экз.
  • Руководство по эксплуатации 1 экз.
  • Методика калибровки 1 экз.
  • Рычаг к клеммному соединителю - 1 шт.

Примечание. При поставке в один адрес количество РЭ, МК, выдаётся из расчёта 1 экз. на каждые 1-4 преобразователя.
