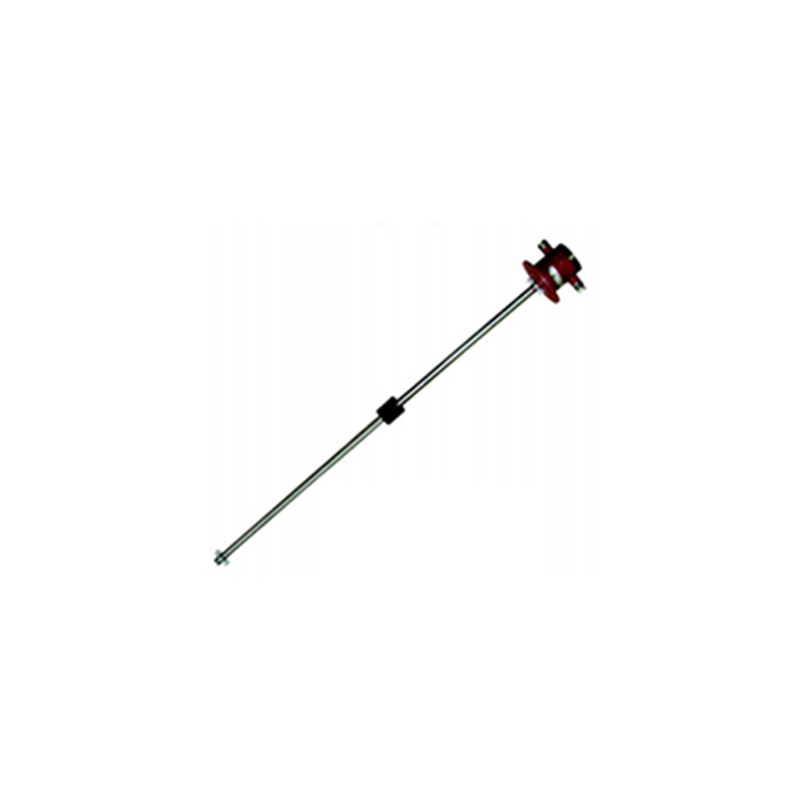

Преобразователь магнитный поплавковый ПМП-201А
Описание
Преобразователь магнитный поплавковый ПМП-201А предназначен для измерения уровня, температуры и плотности (в зависимости от модификации) топлива. Датчики имеют взрывозащищенное исполнение и цифровой канал связи.
Основные особенности
- Принцип измерения уровня основан на эффекте магнитострикции.
- Благодаря прочному стальному корпусу датчики обладают повышенной вандалоустойчивостью.
- Преобразователи ПМП-201А внесены в Государственный реестр средств измерений.
- Преобразователи устанавливаются в углах бака локомотива по диагонали. Конкретные места и способы установки преобразователей определяются утвержденными проектами установки комплекса КВАРТА (КВАРТА-Р1).
Функциональные возможности
Преобразователи магнитные ПМП-201А обеспечивают:
- независимость измерения уровня от типа и степени очистки топлива во всем диапазоне рабочих температур (зимнее, летнее, наличие примесей и парафинов);
- проведение калибровки (поверки) без снятия датчика из бака тепловоза;
- труба из нержавеющей стали, изолирующая измерительную часть, обеспечивает прочность и долговечность конструкции в агрессивной среде.
Характеристики
|
Параметр |
ПМП-201А |
ПМП-201А-П |
|
Погрешность измерения уровня жидкости, мм |
± 1 |
± 1 |
|
Погрешность измерения температуры, °С: - в диапазоне (-20…60) - в диапазоне (-50…-20) |
± 0,5 ± 2 |
± 0,5 ± 2 |
|
Погрешность измерения плотности светлых нефтепродуктов, кг/м3 |
± 1 |
± 1 |
|
Межповерочный интервал, лет |
2 |
2 |
|
Степень защиты по ГОСТ 14254-96 |
IP66 |
IP66 |
|
Климатическое исполнение по ГОСТ 15150 |
УХЛ1 |
УХЛ1 |
|
Напряжение питания |
от 4 до 15 |
от 4 до 15 |
|
Потребляемая мощность, Вт |
не более 0,2 |
не более 0,2 |
|
Рабочая температура, °С |
от -50 до +60 |
от -50 до +60 |
|
Длина направляющей, м |
от 0,5 до 6 |
от 0,5 до 6 |
|
Средний срок службы, лет |
15 |
15 |
